7. 적합 마스크
7.1 마스크 사이즈와 마스크 스톱퍼 핀 위치
사용하는 마스크의 사이즈에 대응해서 , 마스크 스톱퍼 핀 위치를 다음과 같이 변경할 필요가 있습니다.
마스크 스톱퍼 핀은 돌려서 끼우는 방식입니다. 컨베이어 기준이「앞쪽」일 때는 F 의 위치(1 군데 ) 에 장착하고 ,
컨베이어 기준이「안쪽」일 때는 R 의 위치(1군데 ) 에 장착합니다.
█
마스크 사이즈와 스톱퍼 핀 위치
마스크 프레임 사이즈
L(mm) × W(mm)
대상 기판사이즈
L(mm) x W(mm)
마스크 프레임 스톱퍼 위치
L 방향 W 방향
750 × 750 50 x 50( 최소 )~510 x 460( 최대 ) A 미사용
750 × 650 50 x 50( 최소 )~510 x 350( 최대 ) A 2 (2 군데 )
736 × 736 50 x 50( 최소 )~510 x 460( 최대 ) B 1 (2 군데 )
650 × 550 50 x 50( 최소 )~330 x 250( 최대 ) C 3 (2 군데 )
600 × 550 50 x 50( 최소 )~330 x 250( 최대 ) D 마스크 어댑터 ( 옵션 )
✽
584 × 584 50 x 50( 최소 )~330 x 250( 최대 ) E 마스크 어댑터 ( 옵션 )
✽
550 × 550 50 x 50( 최소 )~330 x 250( 최대 ) F 마스크 어댑터 ( 옵션 )
✽
✽
마스크 어댑터 ( 옵션 ) 의 상세한 내용은 , 후술의 「 7.3 마스크 어댑터를 사용할 경우 」 를 참조해 주십시오 .
A
B C DF
E
11
22
3 3
마스크 사이즈와 스톱퍼 핀 위치
마스크 프레임 L
마스크 클램프
마스크 프레임 W
6 7419-N1-10
마스크 스톱퍼 핀
마스크 스톱퍼 핀
67420-N1-0 0
참고
사용하지 않는 핀은 보관해 두십시오 .
4-16
4
7.2 마스크 프레임 사이즈
•
제판기준
■ 마스크 프레임 사이즈
•
제판기준
각 회사
권장사양
대응가능
마스크 프레임 사이즈
(mm)
제판기준 제판기준 옵셋
설정 X 방향
Y 방향
A: 마스크 바깥쪽 프레임에서의 값 (mm)
B: 마스크 중심에서의 값 (mm)
X Y
YCP10
권장사양
L750 × W750
중앙
센터
센터 0 0
앞쪽 A 145 B 230 0 0
L736 × W736
중앙
센터
센터 0 0
앞쪽 A 138 B 230 0 0
L650 × W550
중앙
센터
센터 0 0
앞쪽 A 150 B 125 0 0
南工
学
권장사양
L750 × W650
중앙
센터
센터 0 0
앞쪽 A 150 B 175 0 0
제판기준「앞쪽」의 경우
제판기준:앞쪽
마스크 프레임 중심
A
B
기준위치
67421-N1- 0 0
4-17
4
7.3 마스크 어댑터를 사용할 경우
600x550, 584x584 또는 550x650 사이즈의 마스크를 사용할 경우에는 , 전용 마스크 어댑터( 옵션) 가 필요합
니다. 다음과 같이 마스크 클램프부의 4 군데에 어댑터를 장착해 주십시오 .
마스크 어댑터
안쪽 좌측용
안쪽 우측용
앞쪽 (좌우공통)
앞쪽 (좌우공통)
장비 정면
6 7416-N1-20
e
1
비상정지 버튼을 누른후 , 상부 도어를 오픈합니다 .
2
스퀴지 헤드를 안쪽으로 이동시킵니다 .
스퀴지 헤드 우측에 있는 핸들을 잡고 스퀴지 헤드를 작업하기 쉬운 위치까지 이동시켜 주십시오 .
3
안쪽 좌측용 마스크 어댑터를 소정의 위치에 끼웁니다 .

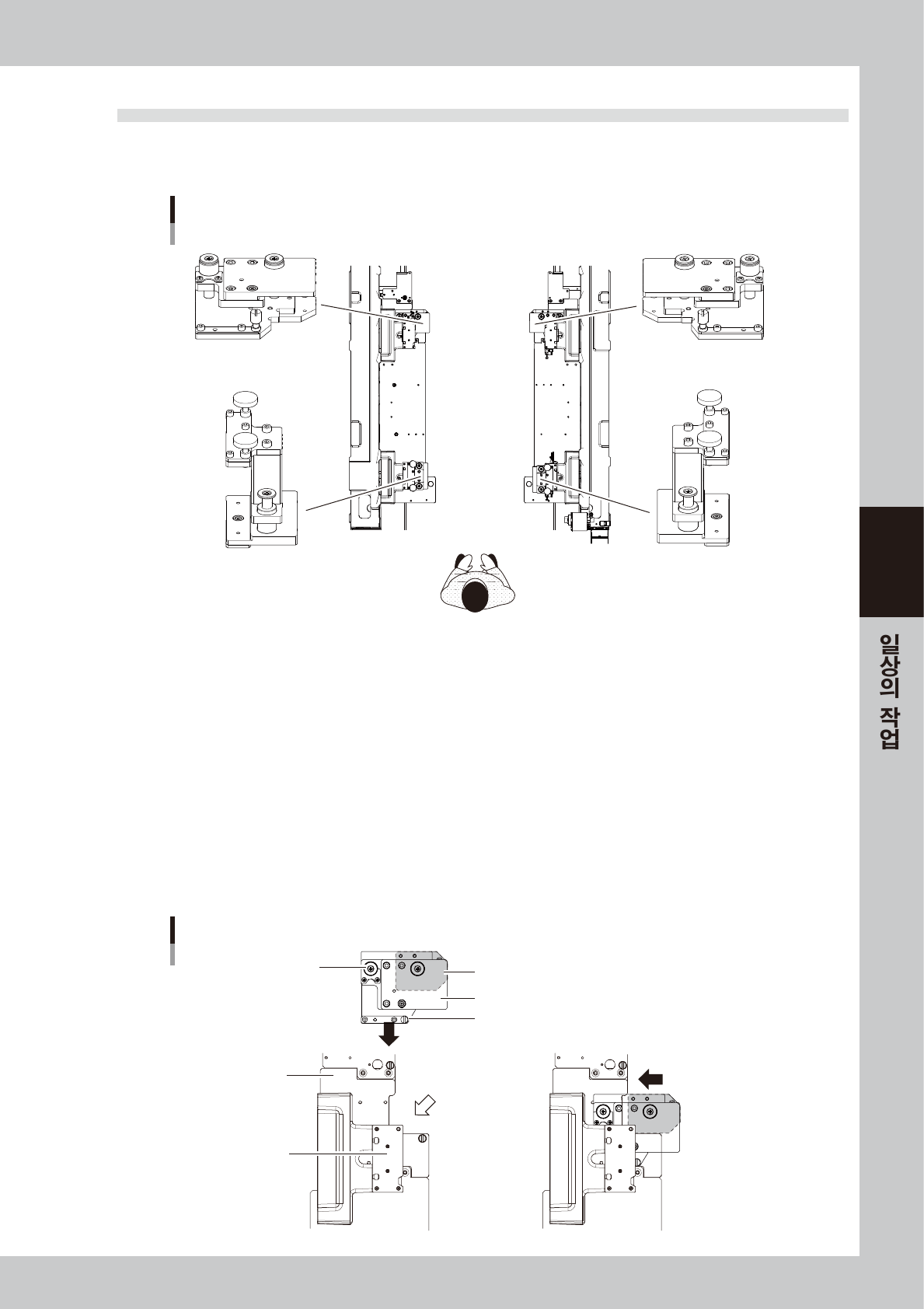

1. 안쪽 좌측용 마스크 어댑터를 아래 그림과 같이 장비 안쪽에서부터 양쪽 가이드 사이에 마스크 클램
프를 끼우듯이 마스크 플레이트 위를 슬라이드 시킵니다 .
2. 아래 그림의 위치에서 왼쪽으로 슬라이드 시켜서 , 마스크 어댑터의 제일 아래의 플레이트 ( 아래 그림
의 회색부분 ) 를 마스크 플레이트의 절흠부에 끼웁니다 .
마스크 어댑터 장착
제일 밑에 있는 플레이트
마스크 어댑터 (제일 밑 부분)
마스크 클램프
가이드
고정노브
마스크 플레이트
절흠부
마스크 플레이트
67417-N1-20
