2-6 • • 2 2.2 정기적 으 로교 환 이필요 한부 품 정 기 점 검 시 에 육 안 으로 는 이 상 이 발 견 되 지 않 아 도 , 수 명 과 열 화 의 정 도가 예 상 될 경 우 가 있 습 니 다 . 장 비 의 성 능을 유 지 하 기 위 해 서 정 기 적 으로 교 환 할 것 을 권 장 합 니 다 . █ 정기적교환 부 부품번 호 부품명칭 수량 사 용부위 교환빈도 K LV- …

2-5
• •
2
█
점검체크시트 ( 샘플 )
섹션 항목 대상 점검 / 작업내용
매주 ( 월 / 일 ) 매월
/ / / / / 청소 급유
컨베이어
유니트부
엣지 클램프
출구 스톱퍼
동작 • 센서
•
엣지 클램프는 에어압 0.1MPa 이하로 동작할 것
•
엣지 플레이트 ( 엣지 클램프 금속부 ) 의 마모상태
•
출구 스톱퍼의 센서가 정상적으로 반응할 것
기판 플랩
플랩 뒷면
동작 • 센서
•
센서가 정상적으로 반응할 것
※뒷면의 솔더 더러움을 청소한다
컨베이어 벨트
더러움 • 보풀
동작
•
더러움 , 마모 , 보풀의 유무
※센서상에 보풀이 떨어져 있으면 청소한다
푸쉬업 플레이트 동작 • 상면
•
기판을 세팅하고 동작시 , 이음발생 유무와 평면도
※매트릭스 플레이트를 탈착해서 상면을 청소한다
PU 축
볼스크류
가이드
•
이물질이나 솔더의 부착 여부
※상황에 따라 구리스 도포후 여분의 구리스 닦기
W 축타이밍 벨트 균열 , 열화
•
벨트의 마모 , 테션을 확인
※열화상태가 심할 경우 교환한다
W 축 컨베이어
자동폭
볼스크류
가이드
•
이물질이나 솔더의 부착 여부
※상황에 따라 구리스 도포후 여분의 구리스 닦기
마스크 흡착
동작
진공필터
•
마스크 흡착이 정상적으로 동작되는지 확인
※필터를 확인하고 필요에 따라 청소 •교환한다
MX 축
볼스크류
가이드
•
MX 축 유니트에 이물질이나 솔더의 부착여부 확인
※상황에 따라 구리스 도포후 여분의 구리스 닦기
인식장치
관련
마스크 카메라
조명렌즈 오염
조명점등 상태
•
조명 렌즈가 더러워져 있지 않을 것 .
•
조명을 각각 점등시켜서 정상적으로 점등될 것 .
CX 축
볼스크류
가이드
•
이물질이나 솔더의 부착 여부
※상황에 따라 구리스 도포후 여분의 구리스 닦기
기판 카메라 조명점등 상태
•
조명을 각각 점등시켜서 정상적으로 점등될 것 .
검사 카메라 (OP) 조명점등 상태
•
조명을 각각 점등시켜서 정상적으로 점등될 것 .
X, Y, X
축부
X1, X2 축부
볼스크류
가이드
•
이물질이나 솔더의 부착 여부
※상황에 따라 구리스 도포후 여분의 구리스 닦기
주의 : 유지보수시에는 , Y 축의 커버를 탈착할 것 .
Y축
볼스크류
가이드
Z축
볼스크류
가이드
인쇄 헤드부
SY 축
볼스크류
가이드
•
이물질이나 솔더의 부착 여부
※상황에 따라 구리스 도포후 여분의 구리스 닦기
SZ 축
볼스크류
가이드
가이드 샤프트 스프링
클리너부
클리닝 유니트
상하동작
롤 페이퍼 감기
•
상하 동작의 타이밍이 정상일 것 .
•
롤 페이퍼가 정상적으로 감길 것 .
헤드내의 오염
용제 토출상태
클리닝 용제의 토출상태와 헤드의 더러움 확인
Y 방향 가이드
•
이물질이나 솔더의 부착 여부
※상황에 따라 구리스 도포후 여분의 구리스 닦기
흡인 블로워 호스 균열 , 열화
•
클리너 헤드가 원활하게 동작하는지 확인
※호스에 균열유무를 확인하고 , 열화에 따라 교환
흡인 블로워 유니트 내부 필터 동작 ※필터의 더러움을 청소하고 , 필요에 따라 교환
기타
각 센서 센서의 더러움 • 동작
※센서나 도그에 이물질 부착 여부를 확인하고 ,
필요에 따라서 청소하거나 교환
에어 공급부
에어필터
미스트 필터
※필터의 더러움을 청소하고 , 필요에 따라 교환
컨트롤러 필터 ※필터의 더러움을 청소하고 , 필요에 따라 교환
냉각팬 정면 / 배면
하부 패널내부
필터 ※필터의 더러움을 청소하고 , 필요에 따라 교환

2-6
• •
2
2.2 정기적으로교환이필요한부품
정기 점검시에 육안으로는 이상이 발견되지 않아도 , 수명과 열화의 정도가 예상될 경우가 있습니다.
장비의 성능을 유지하기 위해서 정기적으로 교환할 것을 권장합니다.
█
정기적교환부
부품번호 부품명칭 수량 사용부위 교환빈도
KLV-M37D9-00X TUBE 25 1
클리너 유닛의 측면에서 장비의
배면에 배치된 φ 25 블로워 호스
총 생산 수량이 각 레인 300 만장때
정기적으로 교환 .
KHU-M3756-01X PUMP 1 용제 펌프
블로워 동작횟수가 144 만회때 교환
「이력 2」 의 「클리너」 화면에서 확인
KLW-M91V-00X VALVE 1 밸브 2000 만번 구동때마다 교환
KHT-M362E-20X FILTER SUB ASSY 1 용제 펌프용 필터 용제 펌프를 교환할 때 같이 교환
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
발주시에는 ,최신내용인지확인하여주십시오 .
c
주의
부품번호는예고없이변경될경우가있습니다 .발주시에는대리점에반드시확인해주십시오 .

2-7
• •
2

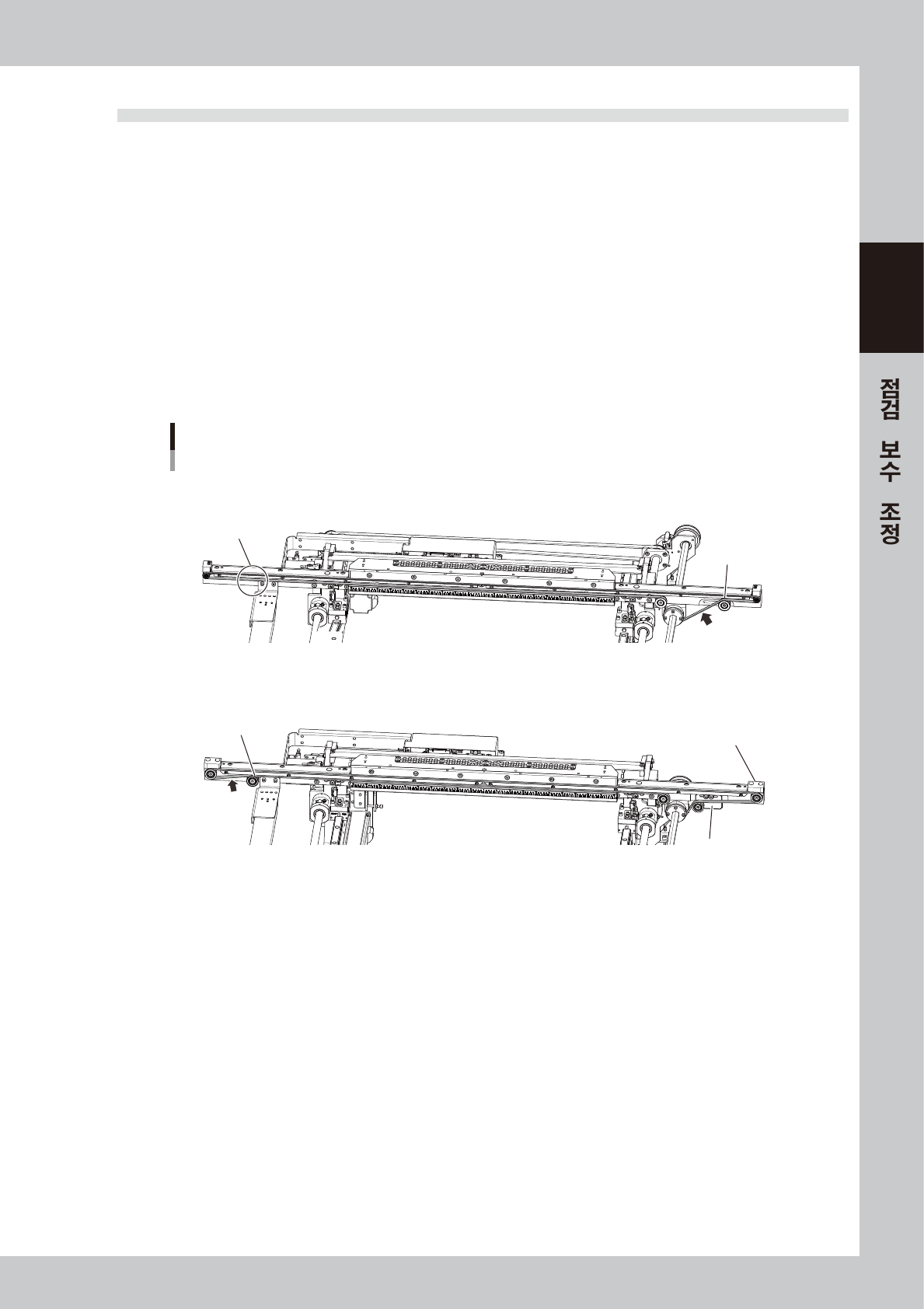

2.3 컨베이어반송벨트의텐션조정
컨베이어는 , 벨트의 회전에 의해 기판 (PCB) 을 반송합니다. 컨베이어 벨트의 텐션 ( 장력 )이 너무 약하면 , 풀리
와의 사이에서 벨트가 미끄러져서 안정된 반송을 할 수 없게 됩니다. 한편, 텐션이 너무 강하면 , 벨트가 마모되
는 원인이 됩니다.
컨베이어 벨트의 텐션 조정이 필요할 경우는, 다음과 같이 실시합니다. 가동측과 고정측 레일의 컨베이어
벨트를 동일하게 조정해 주십시오 .
█
사용하고있는벨트를구분하는포인트
Type A (KLV-M9127-00X)
•
컨베이어의하류측 ( 출구앞쪽 ) 에아이들러가없다
•
텐션조정은텐셔너 ( 풀리 ) 를움직여서조정하는타입
Type B (KLV-M9127-01X)
•
컨베이어의하류측 ( 출구앞쪽 ) 에아이들러가있다
•
텐션조정은텐셔너를직접움지이지않고 , 텐션조정플레이트를움직여서조정하는타입
벨트의 타입별 구분
벨트Type A
벨트Type B
앤드 블록의 형상이 다르다
텐션 조정 플레이트
텐셔너(풀리)
아이들러 추가
아이들러 없음
텐션 측정위치
텐션 측정위치
57230 -N1- 00
█
준비물
•
육각렌치 (2.5mm,3mm,4mm,5mm)
•
텐션조절기
•
유성마커펜 ( 텐션의위치마킹 )
•
스케일 ( 측정SPAN계측 )
