7-16
7
4. 수동 조작

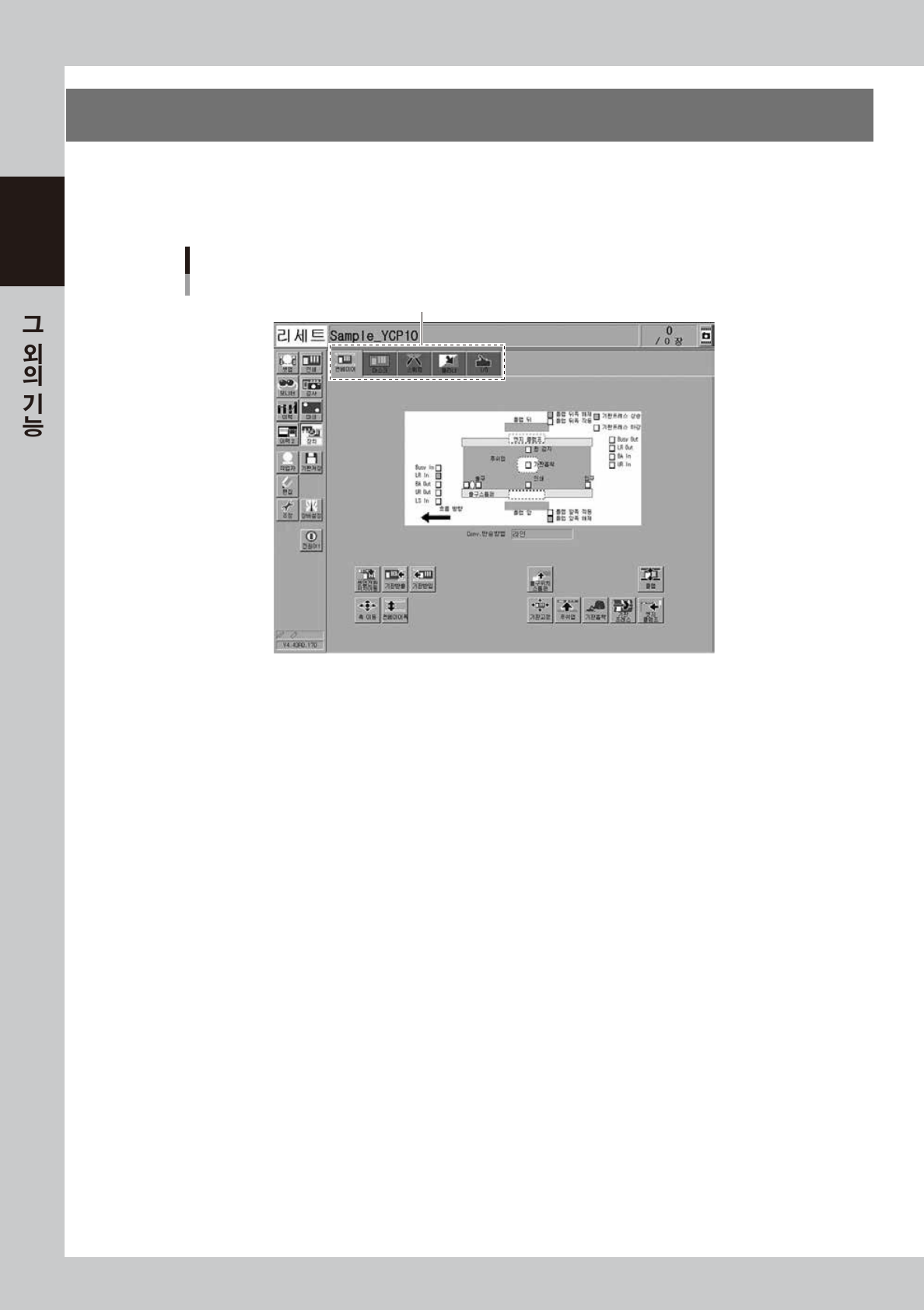

[ 장치 ] 버튼을 누르면 아래의 화면이 표시됩니다 . 이 화면은「컨베이어」「마스크」「스퀴지」「클리너」등의
선택 탭으로 나뉘어져 있으며 , 각 장치를 수동으로 조작할 수 있습니다 . 또한「I/O」탭을 열면 각 장치의 센서나
입출력 신호의 상태를 확인할 수도 있습니다 .
「장치」화면
선택 탭
68716-N1- 00
7-17
7
4.1 「축 이동」화면

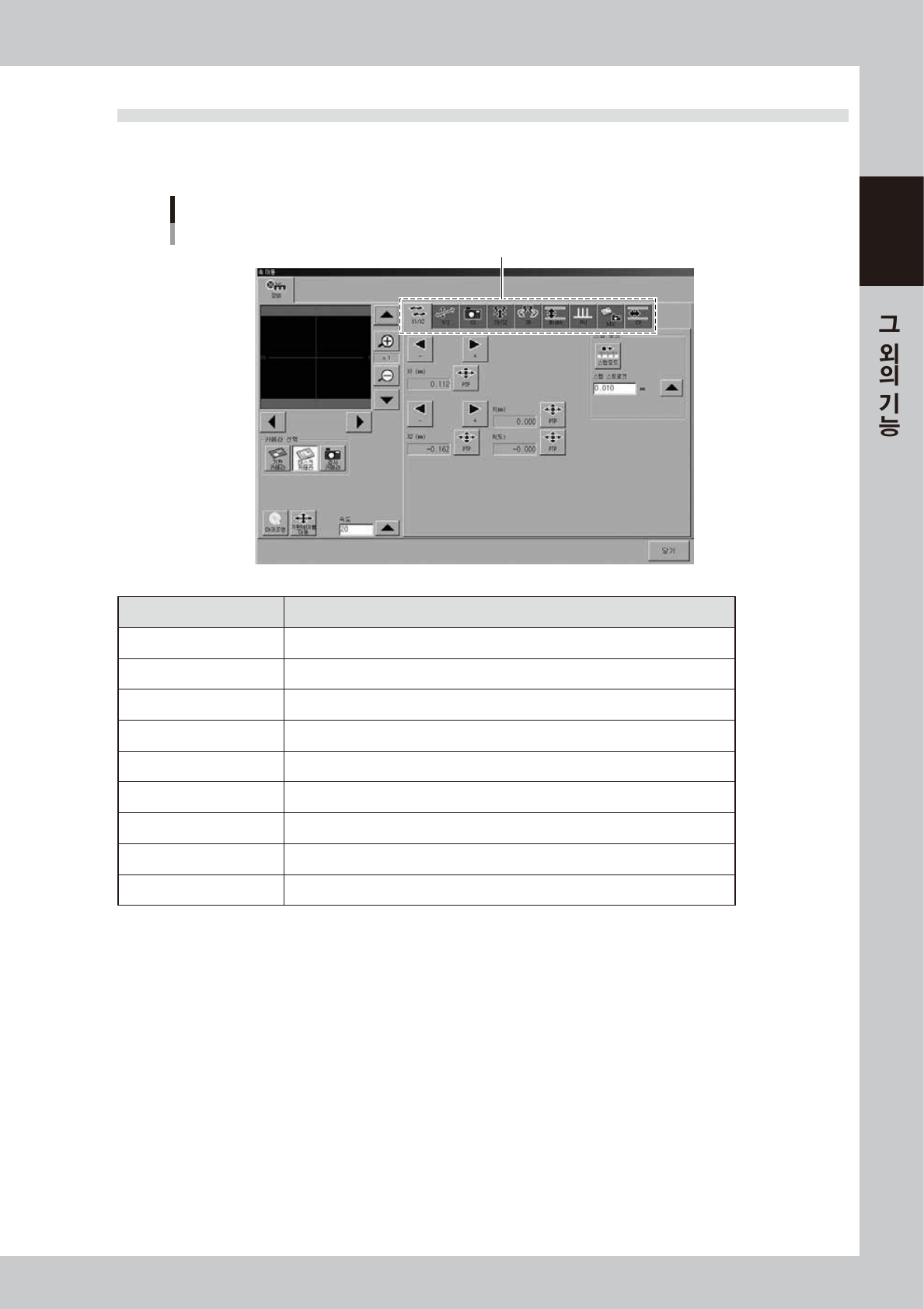

「장치」화면의 [축 이동] 버튼을 누르면 「축 이동」화면이 표시됩니다. 이 화면은 「X1/X2」「Y/Z」「CX」「SY/
SZ」「SR」...등의 탭으로 나뉘어져 있으며 , 각 축을 수동으로 조작할 수 있습니다.
「축 이동」화면
선택 탭
68717-N1-00
선택탭 기능
X1/X 2 기판 테이블을 X 방향으로 이동합니다 .
Y/Z 기판 테이블을 상하 , 또는 Y 방향으로 이동합니다 .
CX 기판 ( 인쇄검사 ) 카메라 유닛을 X 방향으로 이동합니다 .
SY/S Z 스퀴지 헤드를 Y 방향으로 이동 또는 상하로 움직입니다 .
SR 3S 스퀴지의 각도를 회전시킵니다 . (3S 스퀴지 헤드만 )
Width 컨베이어폭을 변경합니다 .
PU 푸쉬업 플레이트를 상하로 움직입니다 .
MX 마스크 카메라를 기판 테이블에 따라서 X 방향으로 이동합니다 .
CV 컨베이어상의 기판을 반송합니다 .
7-18
7
■ 수동 축 이동

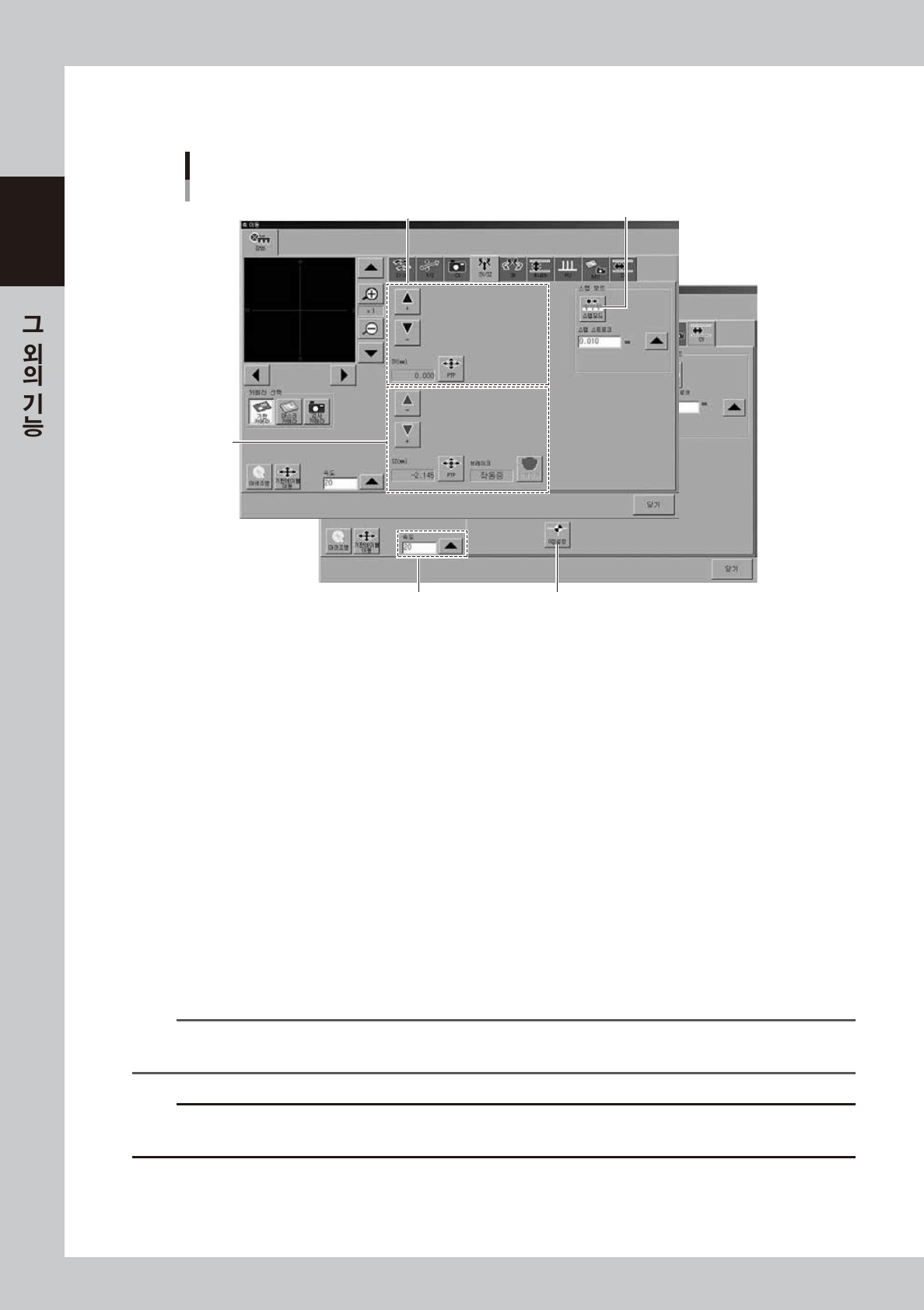

여기에서는「SY/SZ」,「CV」탭 화면을 예로 ,「축 이동」화면에서의 조작방법에 대해서 설명합니다 .
「축이동」화면
「SY/SZ」,「CV」탭
4
2
5
3
1
68718-N1- 0 0
1. SY 축 이동버튼 , [PTP] 버튼
화살표 버튼을 누르면 스퀴지 헤드가 Y 방향에 따라 이동합니다 . [ 스탭모드 ] 버튼이 눌러져 있으면 , 지정되어 있는 스트
로크로 스탭 이동합니다 .
[PTP] 버튼을 누르면 「PTP」대화창이 표시되므로 , 이동할 위치를 지정할 수 있습니다 . 현재위치는 SY(mm) 박스에 표시
됩니다 .
2. SZ 축 이동버튼 , [PTP] 버튼 , [ 브레이크 ] 버튼
화살표버튼을 누르면 스퀴지헤드가 위아래로 움직입니다 . [ 스탭모드 ] 버튼이 눌러져 있으면 , 지정된 스트로크로 스탭이
동합니다 .
[PTP] 버튼을 누르면「PTP」대화창이 나타나 이동할 위치 ( 높이 ) 를 지정할 수 있습니다 . 현재위치는 SZ(mm) 박스에 표
시됩니다 .
[ 브레이크 ] 버튼을 누르면 SZ 축 모터의 브레이크가 ON/OFF 합니다 .
3. [ 스탭 모드 ] 버튼
이 버튼이 눌러져 있으면 , 스탭모드로 됩니다 . 스탭 스트로크는 화살표 버튼 또는 수치입력으로 지정할 수 있습니다 .
4. [ 속도 ] 버튼
축 이동의 속도를 선택합니다 .
5. [0 점설정 ] 버튼
CV 축을 0 점으로 리셋합니다 .(「CV」탭에만 있음 )
참고
다른 탭 버튼의 조작도 기본적으로 같습니다만 , 「Y/Z」탭의 Z 축,「SY/SZ」탭의「SZ」축,「SR」,「Width」,「PU」탭에는 [브레이크 ]
버튼이 있으며 , 모터의 브레이크를 ON/OFF 할 수 있습니다.
c
주의
X 축 및 R 축은 , X1 축과 X2 축을 동기시켜서 동작하고 있습니다 . 따라서 , 각 축을 단독으로 사용하면 목적 위치로의 이동이 어
렵게 됩니다 . X 축 및 R 축을 이동시킬 때에는 , [PTP] 버튼을 사용해 주십시오 .
