3.3 흡인블로워유니트
흡인 블로워 유니트는 , 장비가 비상 정지중이라도 상시 운전을 하고 있습니다. 따라서 , 정기적으로 필터의 청소
및 교환을 실시할 필요가 있습니다.
3.3.1 필터의청소와교환
필터를 청소 및 교환할 경우는, 다음과 같은 순서대로 실시해 주십시오 .
█
준비물
•
십자드라이버
•
교환용필터
(KGY-M3710-40X INL FILTER ELEMENT
）
•
에어블로우툴 ( 옵션구입품 )
1
인쇄테이블과클리닝유닛을이동
시킵니다 .
셋업화면의「셋업」탭을열고 ,[ 수동클리닝 ]
버튼을누릅니다 .인쇄테이블과클리닝유닛이
연결되어뒤쪽으로이동합니다 .
e
2
비상정지버튼을누르고 ,상부도어와
정면패널을오픈합니다 .
작업을안전하게실행하기위해서 ,반드시장비를
비상정지상태로해주십시오 .
3
필터커버를탈착합니다 .
십자드라이버로상부의고정나사 (4 개 ) 를분리
하고 ,커버를탈착합니다 .
57209-N1- 00
4
필터를꺼내서청소합니다 .
링형상의필터를꺼내서 ,에어블로우툴로바깥
쪽과안쪽을블로우해주십시오 .
더러움이심할경우는 ,새필터로교환해주십시
오.
5
필터를원상태로되돌립니다 .
필터를원상태로끼우고 ,커버를장착해주십시
오.
6
인쇄테이블과클리닝유닛의연결을
해제합니다 .
[ 장치 ]-「클리너」탭을열고 ,[ 연결 ] 버튼을
눌러서연결을해제해주십시오 .클리닝유닛이
원위치로수납되고 ,고정됩니다 .

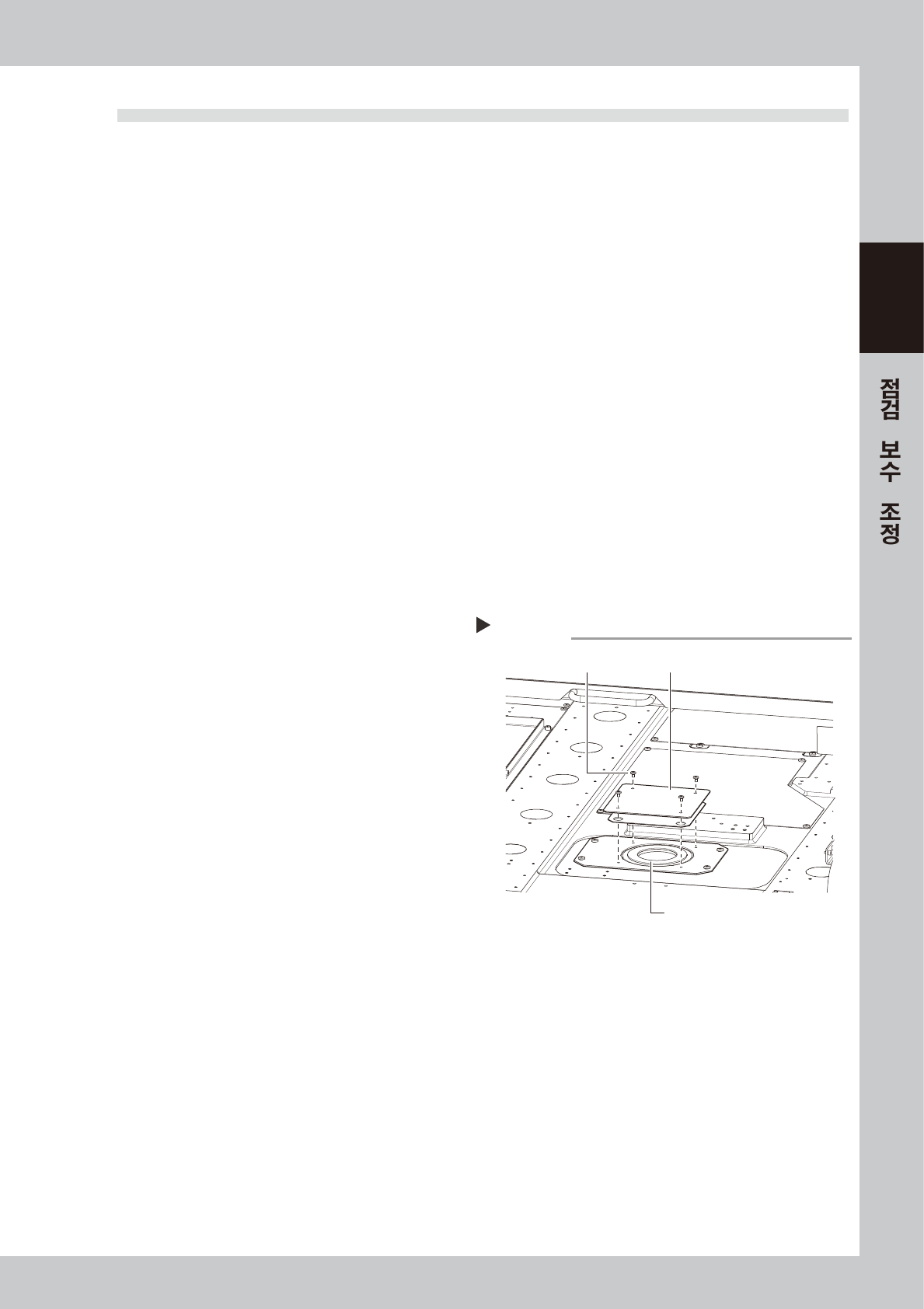

필터 커버의 탈착
Step 3
고정 나사(4개)
필터
필터 커버
2-18
• •
2

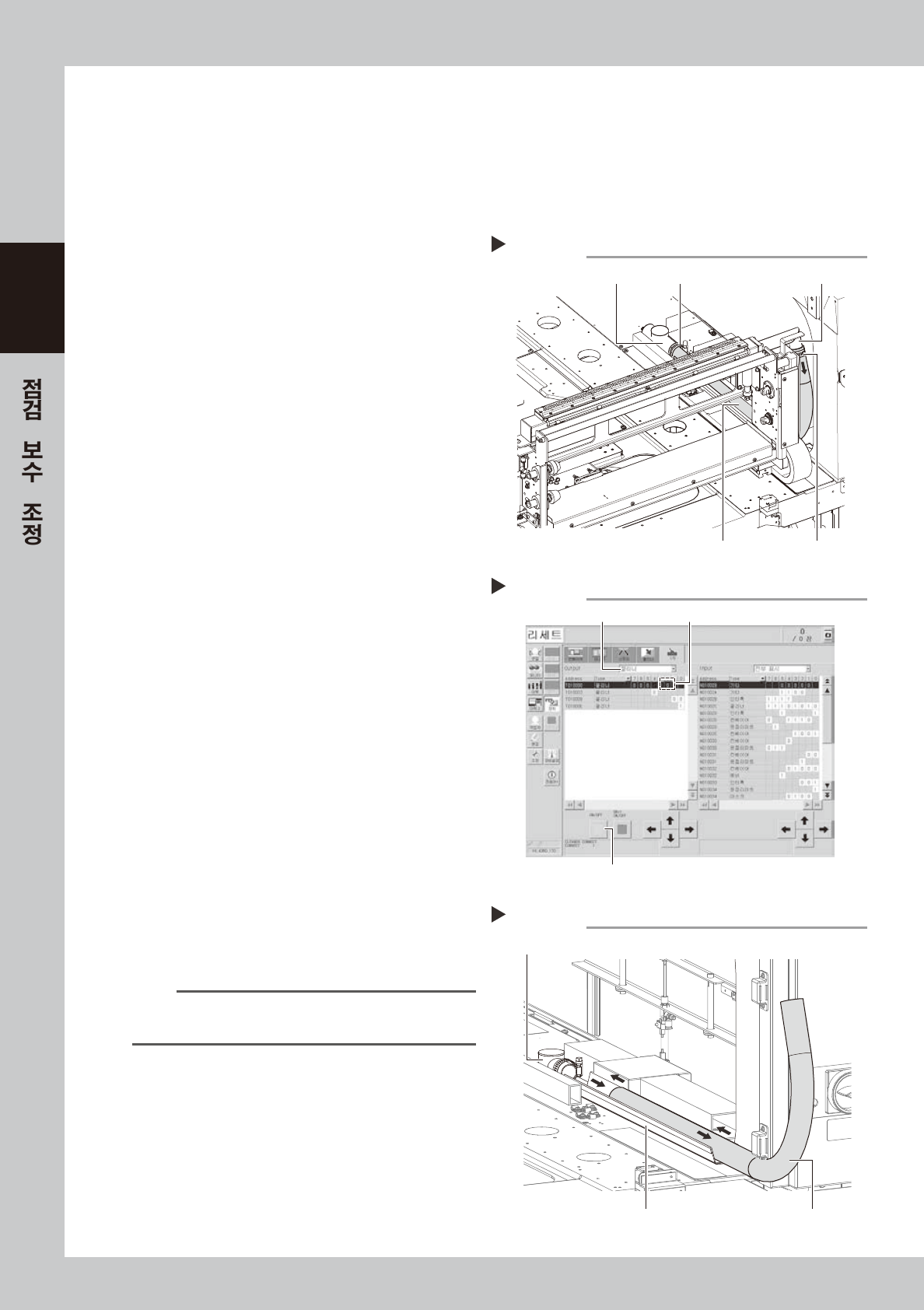

3.3.2 블로워호스의교환
블로워 호스를 교환할 경우는, 다음과 같은 순서대로 실시해 주십시오 .
█
준비물
•
일자드라이버
•
교환용필터
(KLV-M37D9-0XX TUBE 25
）
1
원점복귀를실행합니다 .
안전을확인하고 ,셋업화면의[ 원점복귀 ] 버튼을
눌러주십시오 .인쇄테이블이뒤쪽으로이동합니
다.
e
2
비상정지버튼을누르고 ,상부도어와
정면패널을오픈합니다 .
작업을안전하게실행하기위해서 ,반드시장비를
비상정지상태로해주십시오 .
3
클리너측의블로워호스를분리합니다 .
일자드라이버로호스밴드를풀고 ,조인트로부터
서블로워호스를빼주십시오 .
57210-N1- 00
4
클리닝유닛을뒤쪽으로이동시킵니다 .
1. 상부도어를닫고 ,비상정지를해제합니다 .
2. 셋업화면의[ 장치 ]-「I/O」탭의「Output」
드롭다운리스트에서「클리너」를선택합니다 .
3. 클리너연결「T0100002」를선택하고 [ON]/
[OFF] 버튼을눌러서 ,"1" 로설정합니다 .클
리닝유닛의고정이해제됩니다 .
e
4. 비상정지상태에서상부도어를열고 ,손으로
클리닝유닛을뒤쪽으로이동시킵니다 .
58200-N1- 00
5
베이스쪽의블로워호스를분리합니다 .
1. 스퀴지헤드를뒤쪽으로이동시킵니다 .
2. 버큠파이프로부터블로워호스를분리합니
다.
6
블로워호스를교환합니다 .
클리닝유닛쪽의오래된블로워호스를앞쪽으로
당겨서빼고 ,새로운블로워호스를호스가이드
에맞춰서삽입합니다 .
57211-N 1- 00
n
요점
블로워 호스를 삽입할 때에는, 블로워 호스의 구부러짐이
자연스럽게 위로 향하도록 삽입해 주십시오 .
블로워 호스의 분리
Step 3
호스 밴드
호스 밴드 조인트버큠 파이프
블로워 호스
[장치]ー「I/O」탭 화면
Step 4
「클리너」를 선택 「T0100002」를 선택
[ON/OFF] 버튼
블로워 호스의 교환
Step 6
호스 가이드 블로워 호스
버큠 파이프
2-19
• •
2
7
베이스쪽의블로워호스를버큠파이프
에임시접속합니다 .
블로워호스를버큠파이프에임시로접속해둡니
다.
57212-N2-00
8
클리닝유닛쪽의블로워호스를버큠
파이프에연결합니다 .
1. 손으로클리닝유닛을앞쪽으로이동시킵니다 .
2. 조인트에블로워호스를접속하고 ,일자드라
이버로호스밴드를체결해서고정합니다 .
9
클리닝유닛쪽에서블로워호스의위치
를확인합니다 .
손으로클리닝유닛을뒤쪽으로이동시키고 ,블로
워호스가호스가이드상에똑바로들어가있는지
확인해주십시오 .
0
블로워호스를고정합니다 .
베이스쪽의버큠파이프의호스밴드를일자드라
이버로체결해서고정합니다 .
q
클리닝유닛을원위치로되돌립니다 .
1. Step9 에서뒤쪽으로이동시킨클리닝유닛을
원위치로되돌립니다 .
2. 상부도어를닫고 ,비상정지상태를해제합니
다.
3. 셋업화면의[ 장치 ]-「I/O」탭의「Output」
드롭다운리스트에서「클리너」를선택합니다 .
4. 클리너연결「T0100002」를선택하고 [ON]/
[OFF] 버튼을눌러서 ,"0" 으로설정합니다 .
클리닝유닛이고정됩니다 .

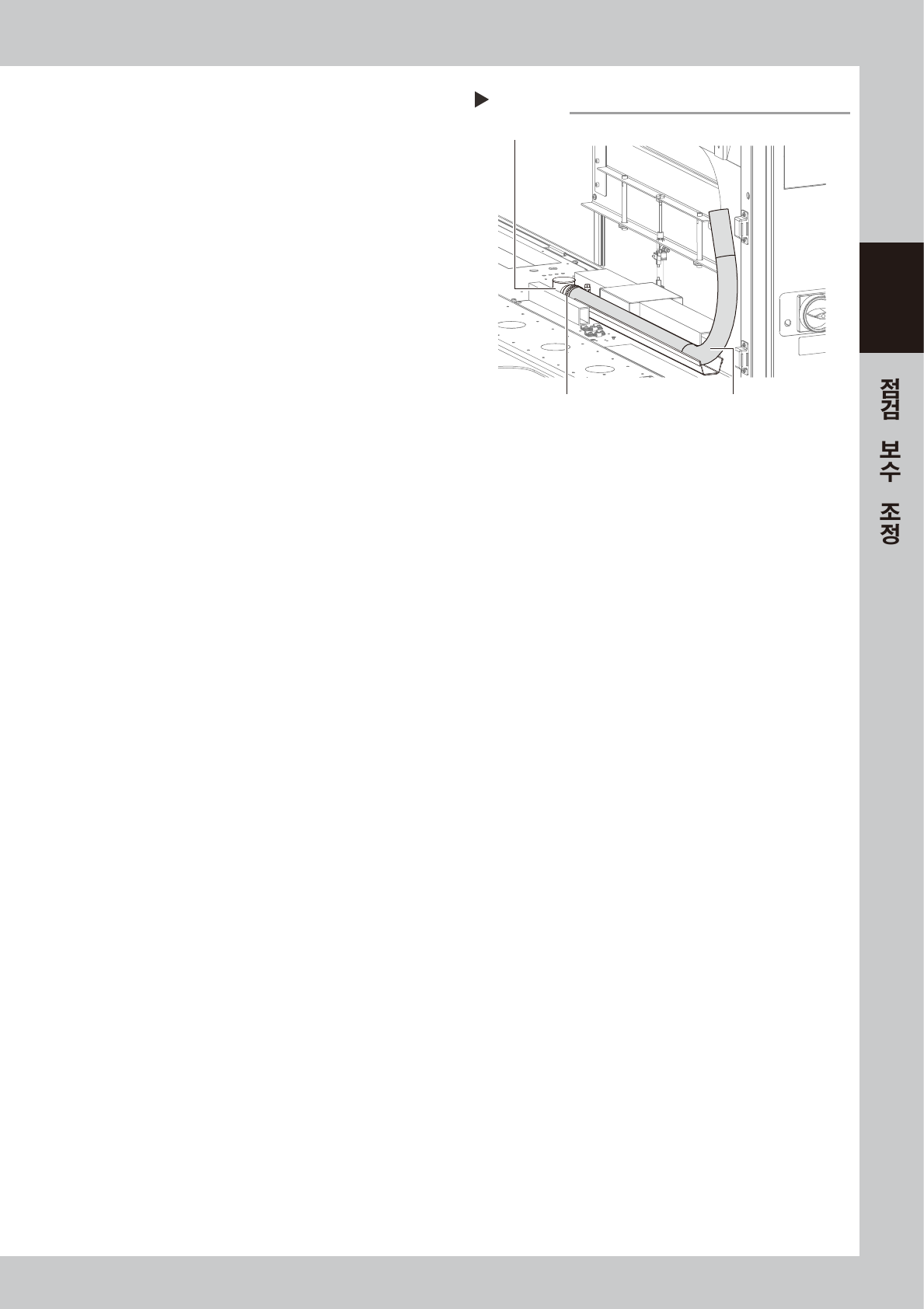

블로워 호스의 접속
Step 7
블로워 호스
버큠 파이프
호스 밴드
