● 모니터：카운터

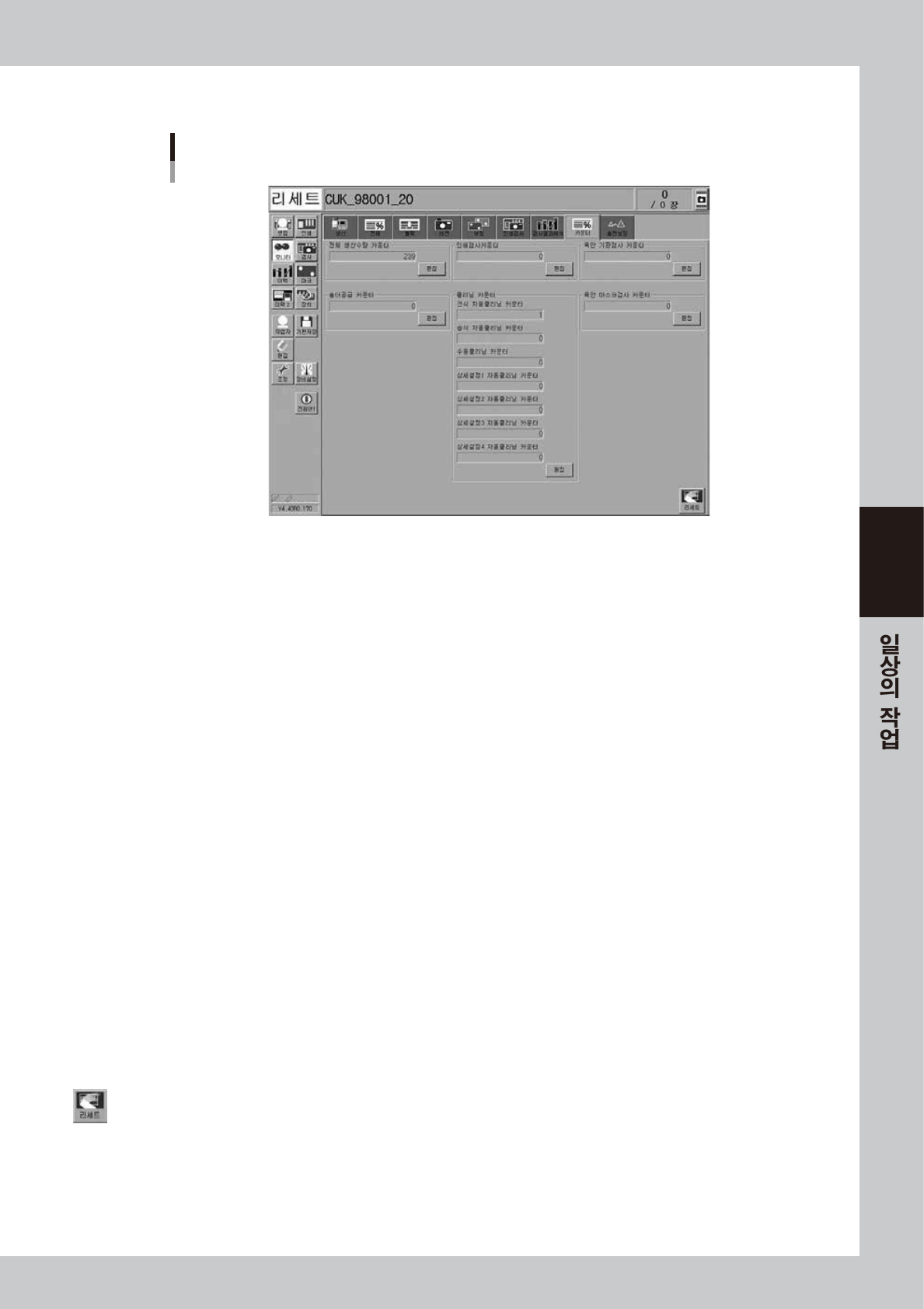

[모니터] ー「카운터」탭 화면
68421-N1-00
전체 생산 수량카운터
생산한 전체 기판 장수입니다 .（기판데이터를 전환해도 리세트되지 않습니다 .） [ 편집 ] 버튼으로 카운트를 시작할 수치를
변경할 수 있습니다 .
솔더공급 카운터
기판이 인쇄될 때마다 카운트되고 그 카운트가「인쇄」-「스퀴지」탭 화면의「솔더공급간격（장）」에 도달하면 솔더공급
을 위해 장비가 일시정지됩니다 . [ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
건식 자동클리닝 카운터
기판이 인쇄될 때마다 카운트되고 그 카운트가 「인쇄」 - 「클리너」탭 화면의 「건식자동간격（장）」에 도달하면 건식
자동클리닝을 실시합니다 . [ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
습식 자동클리닝 카운터
기판이 인쇄될 때마다 카운트되고 그 카운트가 「인쇄」-「클리너」 탭 화면의 「 습식자동간격（장）」에 도달하면 습식
자동클리닝을 실시합니다 . [ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
수동 클리닝 카운터
기판이 인쇄될 때마다 카운트되고 그 카운트가「인쇄」-「클리너」탭 화면의「수동간격（장）」에 달하면 수동클리닝을
위해 장비가 일시정지됩니다 . [ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
상세설정 1~4 자동클리닝 카운터
[ 인쇄 ]-「클리너」「상세설정」화면의「기판수량관리 1」~「기판수량관리 4」탭에서 설정한 클리닝 조건에 따라 클리닝을
실행하며 카운트됩니다 . [ 편집 ] 버튼으로 카운트를 시작하는수치를 변경할 수가 있습니다 .
육안 기판검사 카운터
기판이 인쇄될 때마다 카운트되고 그 카운트가 「인쇄」-「기판」-「상세설정」의「육안 기판검사 간격（장）」에 도달
하면 육안검사를 위해 장비가 일시정지됩니다 . [ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
육안 마스크검사 카운터
기판이 인쇄될 때마다 카운트되고 그 카운트가「인쇄」-「마스크」-「상세설정」의「육안 마스크검사 간격（장）」에 도달
하면 육안검사를 위해 장비가 일시정지됩니다 . [ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
[ 리세트 ] 버튼
「카운터」탭 화면의 모든 정보를 리세트합니다 .
4-32
4
● 모니터：충전보정
「인쇄」-「스퀴지」-「상세설정」에서「충전보정」을「사용」으로 하면 「모니터」화면에「충전보정」탭이 표시됩니다 .

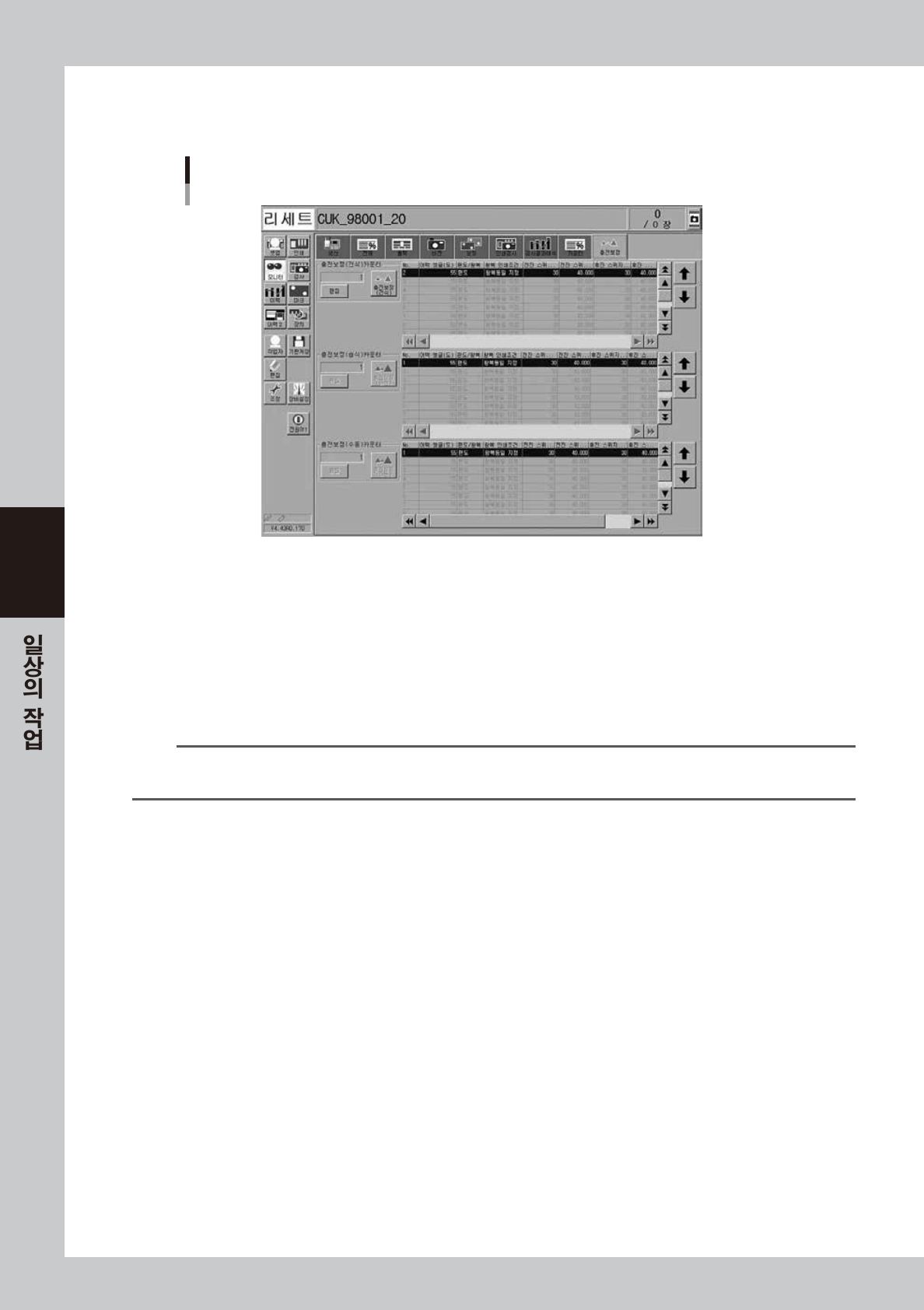

[모니터] ー「충전보정」탭 화면
68422-N1-0 0
충전 보정 （건식） 카운터 , 충전보정 （습식） 카운터 , 충전보정 （수동） 카운터
건식자동 , 습식자동 또는 수동 클리닝후 충전보정을 하고 기판이 인쇄될 때마다 카운트되고 그 카운트가 「인쇄」- 「스퀴
지」-「상세설정」의 「충전보정횟수」（충전보정을 할 기판 장수）에 도달하면「1」로 돌아갑니다 .
[ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
[ 충전 보정 （건식）], [ 충전보정（습식）], [ 충전보정（수동）] 버튼
충전보정중 이 버튼이 눌려진 상태가 되며 우측 리스트에 인쇄중인 순서 행이 하늘색으로 표시됩니다 . 지정된 횟수만큼
충전보정 인쇄가 끝나면 자동적으로 이 버튼은 OFF 되고 충전보정이 없는 생산으로 돌아갑니다 .（위 그림은 습식자동클
리닝 후의 첫 기판에 충전보정을 해서 인쇄하고 있는 예）
참고
클리닝 방법이 중복됐을 때 우선순위는 「수동」→「습식자동」→「건식자동」으로 됩니다 . 자세한 내용은 제 5 장 「6. 클리너 데이
터 설정」 을 참조해 주십시오 .
● 모니터：인쇄검사
옵션의 인쇄검사 기능을 사용할 경우는 자동 운전중에 인쇄검사 모니터를 표시시켜서 , 인쇄검사 결과를 데이터나 화상으
로 확인할 수 있습니다 . 자세한 내용은 별책「옵션 매뉴얼」의「인쇄검사 기능」을 참조해 주십시오 .
4-33
4
11. 생산의 종료
기판생산을 종료하는 방법에 대해서 설명합니다 .
1
운전을 정지합니다 .
1. 자동정지
지정한 장수의 기판이 생산되면 장비는 최종기판을 반출하고 자동적으로 정지합니다 . 보통 이 방법
으로 생산을 종료합니다만 , 도중에 생산을 중지하고자 할 때는 다음의 2~5 의 방법이 있습니다 .
2. [ 인쇄후 정지 ] 버튼
셋업화면 「유틸리티」 탭의 [ 인쇄 후 정지 ] 를 누르면 현재 생산중인 기판의 인쇄가 종료되면 장비가
정지합니다 . 상류측 ( 로더 , 버퍼컨베이어 등 ) 에서 새로운 기판은 반송되지 않습니다 .
3. [ 반송후 정지 ] 버튼
⁎1
셋업화면「유틸리티」탭의 [ 반출 후 정지 ] 버튼을 누르면 현재 생산중인 기판의 인쇄
•
반출이 종료
되면 장비가 정지합니다 . 상류측 ( 로더 , 버퍼 컨베이어 등 ) 에서 새로운 기판은 반송되지 않습니다 .
e
4. 비상정지버튼
비상시에 장비운전을 즉시 정지하고자 할 때 사용합니다 . 평상시에는 사용하지 마십시오 .
5. 오퍼레이션 패널의 [STOP] 버튼
비상정지와 마찬가지로 장비운전이 즉시 정지되며 , 오퍼레이션 패널의「START」버튼을 누르면 운전
이 재개됩니다 .
2
오퍼레이션 패널의「RESET」버튼을 누르고 운전을 리세트합니다 .
기판생산 준비상태로 돌아갑니다 .
3
기판생산이 종료되면 마스크를 클리닝합니다 .
1. 셋업 화면의「준비」탭을 열고 , [ 자동 클리닝 ] 버튼을 누릅니다 . 클리닝 방법을 선택하기 위한 대화
창이 열립니다 .
2. 클리닝 방법（「건식」 또는 「습식」）을 선택하고 , [OK] 버튼을 누릅니다 . 클리닝 유니트가 움직이기
시작하고 마스크 뒷면이 자동적으로 클리닝됩니다 .
참고
수동 클리닝을 할 때는 [ 수동 클리닝 ] 버튼을 누르고 화면의 메시지에 따라 실시해 주십시오 .
4
스퀴지를 탈착합니다 .
e
1. [ 스퀴지 이동 ] 버튼을 누르고 , 「탈착위치」를 선택해서 스퀴지를 탈착위치로 이동시킵니다 .
2. 비상정지 버튼을 누르고 , 상부도어를 열어서 장착할 때와 반대순으로 스퀴지를 탈착합니다 .
5
마스크를 탈착합니다 .
마스크 클램프 스위치를 왼쪽으로 돌려서 마스크 클램프를 해제한 후에 , 마스크를 탈착해 주십시오 .
6
상부도어를 닫고 , 비상정지 상태를 해제합니다 .
