9. 롤링 운전
롤링 운전이란 , 스퀴지 헤드를 왕복시켜서 마스크상의 솔더를 인쇄에 적합한 상태가 되도록 교반하는 것입니다 .
솔더를 마스크상에 놓은후 , 첫 인쇄나 운전정지 상태에서 장시간 솔더를 방치했을 경우는 롤링운전을 하시기
바랍니다 . 또한 , 이때 솔더의 스크레이핑 상태를 보면서 필요에 따라 스퀴지 속도나 스퀴지 인쇄압력의 설정치
도 조정합니다 .
n
요점
롤링시에는 솔더로 기판이 더러워지므로 , 기판표면에 투명시트를 씌우는 등의 대책을 취하실 것을 권장합니다 .
또한 롤링후에는 , 마스크의 이면 ( 뒷면 ) 을 클리닝 해 주십시오 .
1
셋업 화면내에「셋업」탭의 [ 롤링 ] 버튼을 누릅니다 .
[롤링] 버튼
[롤링] 버튼
68410 -N1-0 0
2
조작화면의 메시지에 따라서 , 기판을 컨베이어상에 반입합니다 .
이미 기판이 컨베이어에 고정되어 있을 경우 , 이 스탭은 생략됩니다 .
기판이 컨베이어에 고정되면 , 자동적으로 기판 피듀셜 마크 인식 , 마스크 피듀셜 마크 인식이 실행됩니
다 .( 피듀셜 마크를 사용하지 않을 경우, 마크 인식은 스킵됩니다 .)
피듀셜 마크 인식 화면
기판 피듀셜의 예
68411-N1-00
4-22
4
3

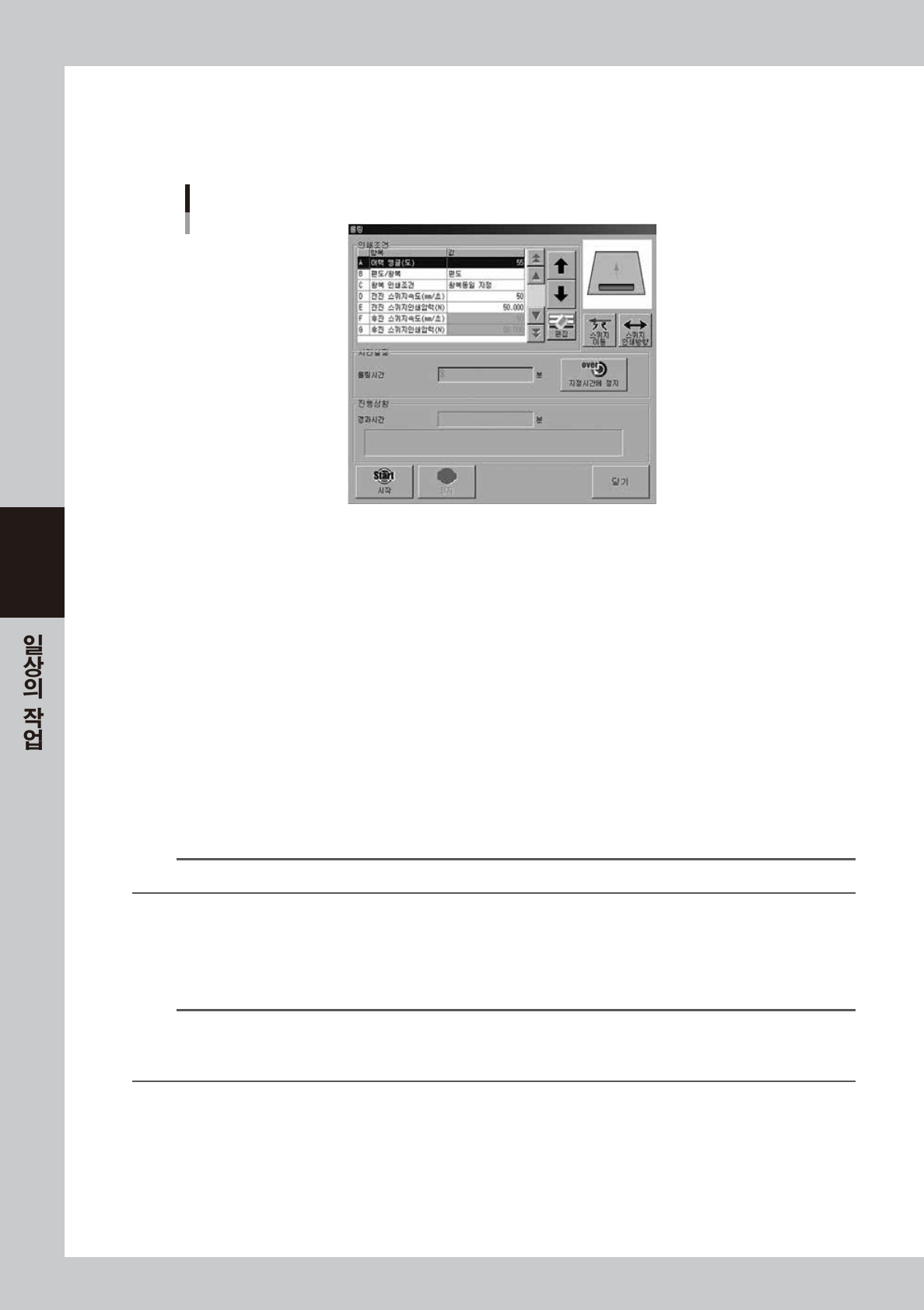

「롤링」대화창이 표시되는 것을 확인합니다 .
마크 인식이 완료되면 자동적으로 마크인식 화면이 닫히고 , 컨베이어 테이블이 인쇄위치에 고정되어 ,
「롤링」대화창이 표시됩니다 .
「롤링」대화창
68412 - N1- 0 0
4
스퀴지를 퇴피위치로 이동시킵니다 .
스퀴지가 앞쪽에 있을 때는「롤링」대화창의 [ 스퀴지 이동 ] 버튼으로 스퀴지 헤드를 후면 위치（안쪽）로
이동시킵니다 . 또한 필요에 따라 [ 스퀴지 인쇄방향 ] 버튼으로 인쇄 방향을 변경해 주십시오 .
e
5
솔더를 공급합니다 .
비상정지 버튼을 누르고 상부 도어를 열어서 준비한 솔더를 마스크상에 공급해 주십시오 .
6
비상정지를 해제합니다 .
상부 도어를 닫고 비상정지를 해제한 다음 , 오퍼레이션 패널의「READY」버튼을 눌러 주십시오 .
7
롤링운전을 실시합니다 .
1. 「롤링」대화창의 [ 지정시간에 정지 ] 버튼을 누르고 시간을 설정합니다 .
2. [ 시작 ] 버튼을 누릅니다 . 롤링운전이 시작되고 설정한 시간이 되면 자동적으로 정지합니다 .
n
요점
롤링 운전중에 솔더의 긁어내는 상태를 관찰하고 , 필요에 따라 다음과 같이 설정치를 조정해 주십시오 .
8
롤링 상태에 따라 설정치를 조정합니다 .
「롤링」대화창의 [ 정지 ] 버튼을 눌러서 운전을 일시 정지한 후 , 인쇄조건의「스퀴지 속도」와「스퀴지
인쇄압력」에 적절한 수치를 입력해 주십시오 .
n
요점
「스퀴지 속도」「스퀴지 인쇄압력」은 마스크면의 솔더를 긁어내는 상태에 따라 설정해 주십시오 . 스크레이핑이 불충분할 경우는 「스
퀴지 인쇄압력」을 올리고 , 또한 「스퀴지 속도」를 느리게 합니다. 함부로 「스퀴지 인쇄압력」을 올리면 번지거나 패이는 원인이
됩니다 .
