5-44
5
9. 테스트 인쇄를 한다
데이터 작성과 위치맞춤이 완료되면 실제 기판생산에 들어가기 전에 테스트 인쇄를 하고 인쇄조건이나 인쇄 정밀
도의 확인과 필요한 조정을 합니다 .
테스트 인쇄단계에서는 롤링운전과 마찬가지로 기판 표면에 투명시트 등을 씌우고 인쇄하시기 바랍니다 .
n
요점
새로 작성한 데이터로 인쇄할 경우는 반드시 테스트 인쇄를 실행하고 생산을 시작해 주십시오 . 기존에 생산한 적이 있는 기판에 대
해서도 생산을 시작하기 전에 테스트 인쇄를 해 주시기 바랍니다.
1

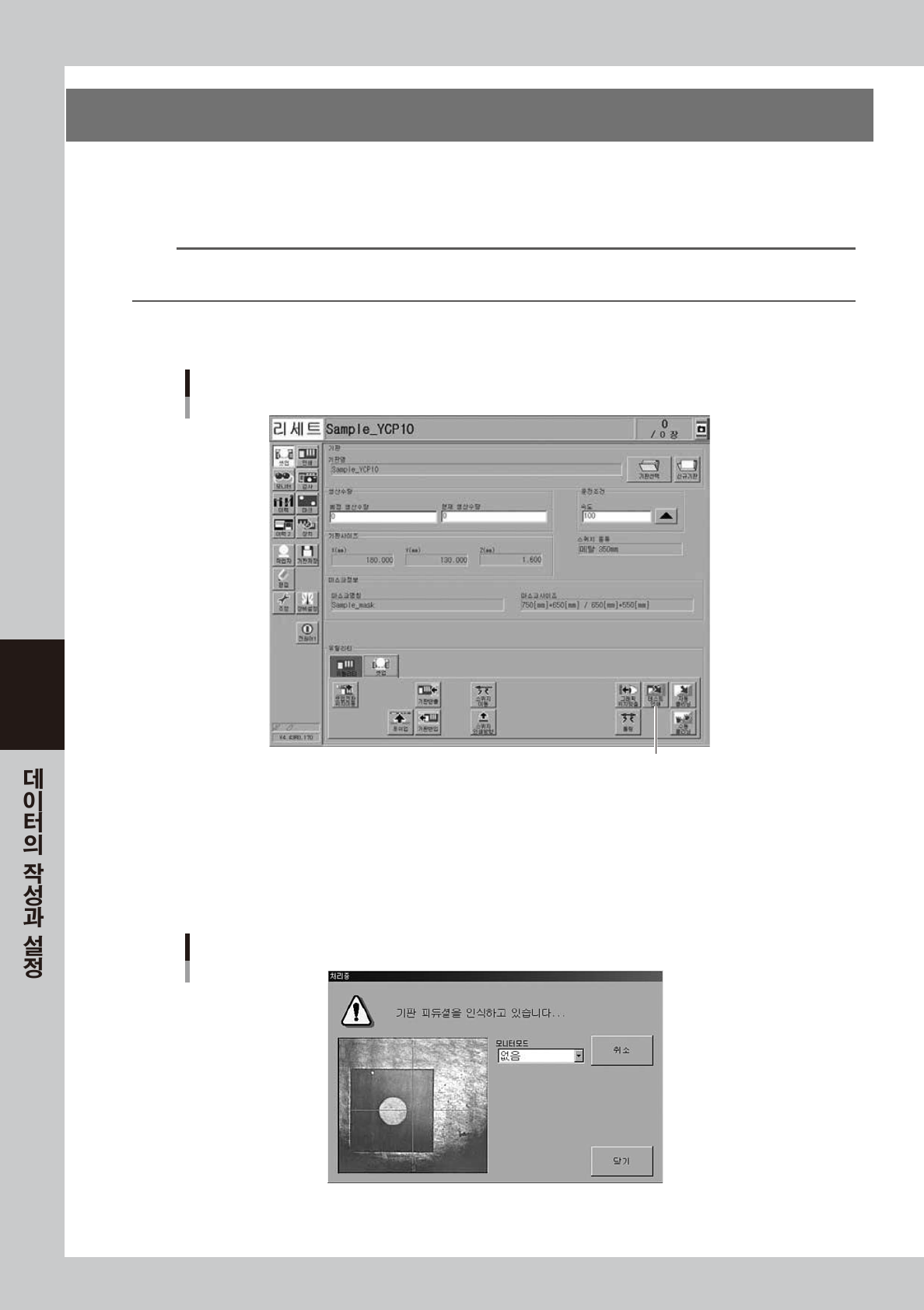

셋업화면의 [ 테스트 인쇄 ] 버튼을 누릅니다 .
[테스트 인쇄] 버튼
[테스트 인쇄] 버튼
68543-N1-00
2
조작화면의 메시지에 따라 기판을 컨베이어에 반입합니다 .
이미 기판이 컨베이어에 고정된 경우 이 스탭은 생락됩니다 .
기판이 컨베이어에 고정되면, 자동적으로 기판 피듀셜 마크인식, 마스크 피듀셜 마크인식이 실행됩니다.
（피듀셜 마크를 사용하지 않을 때는 , 마크인식이 스킵됩니다 .）
피듀셜 마크 인식화면
68544-N1-00
5-45
5
3
테스트 인쇄가 시작되는 것을 확인합니다 .
마크인식이 끝나면 컨베이어 테이블이 인쇄위치에 고정되고 자동적으로 테스트 인쇄가 시작됩니다 .
4
테스트 인쇄가 완료되면 화면의 메시지에 따라 기판을 반출합니다 .
n
요점
테스트 인쇄상태를 조작화면상에서 육안으로 검사할 경우, 기판은 컨베이어상에 고정한채 다음의 스탭으로 진행해 주십시오 .
5
인쇄상태를 확인합니다 .
● 기판을 반출한 경우：
이전의 스탭에서 기판을 반출한 경우는 비상정지 버튼을 누르고 기판을 컨베이어에서 꺼낸 다음 육안
으로 직접 인쇄상태를 확인해 주십시오 .
● 기판을 컨베이어에 고정한 상태인 경우：
아래의 요령으로 조작 화면상에서 인쇄상태를 육안으로 검사합니다 .

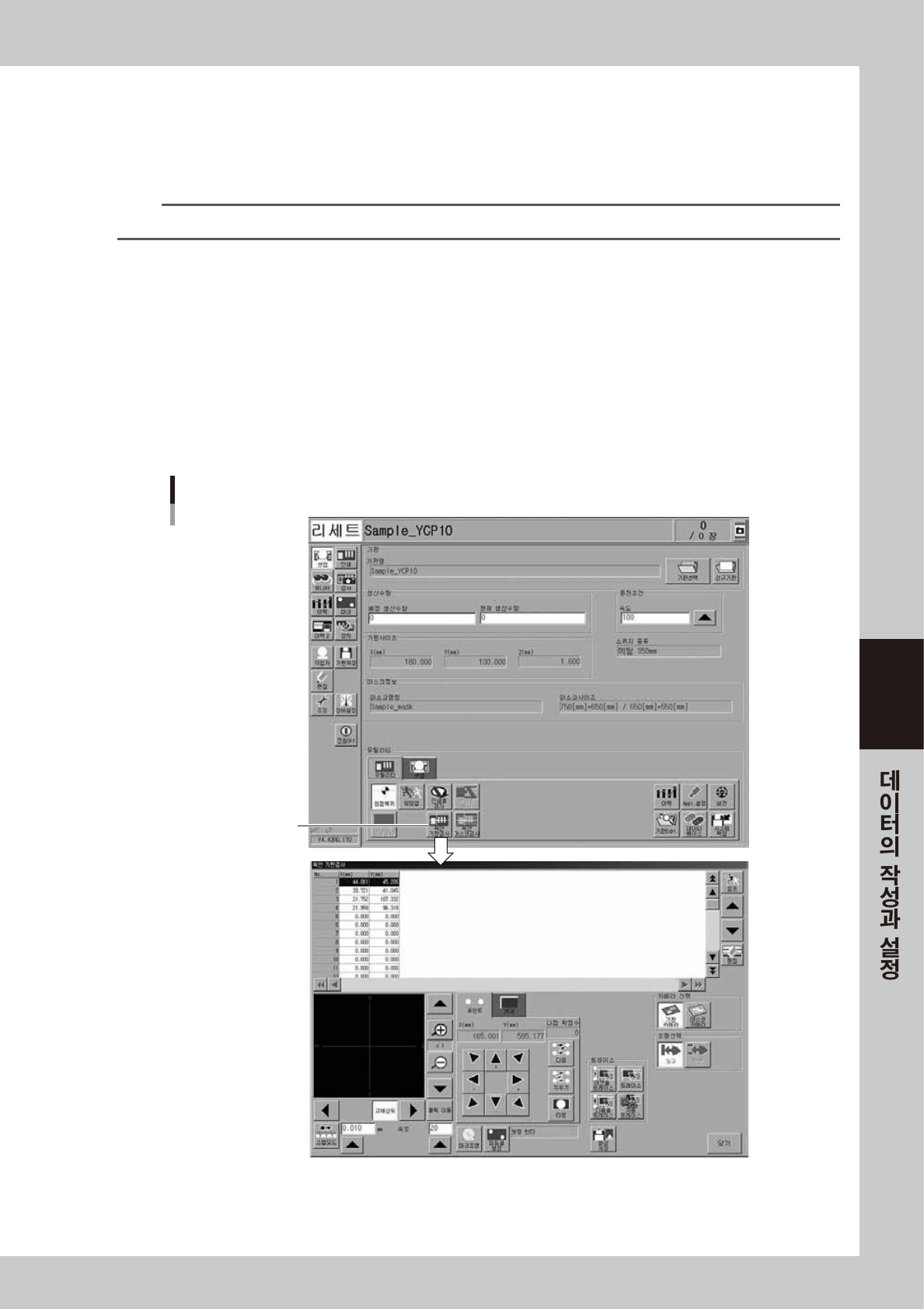

1. 셋업화면의 「유틸리티」탭을 열고 [ 육안 기판검사 ] 버튼을 누릅니다 .
육안 기판검사 화면이 표시됩니다 .
[육안 기판검사] 버튼
[육안 기판검사] 버튼
68545-N1-00
5-46
5
2. 「육안 기판검사」화면에서 검사할 좌표를 선택합니다 .
3. [ 트레이스 ] 버튼을 누르고 육안검사를 시작합니다 .
선택된 검사좌표의 인쇄상태가 화면에 나타나면 위치 틀어짐 등을 확인해 주십시오 .
[ 자동 트레이스 ] 버튼을 사용하면 설정되어 있는 검사좌표를 자동적으로 연속 트레이스 합니다 .
「육안 기판검사」화면
[트레이스] 버튼
인쇄상태가 표시된다
68546-N1-00
n
요점
트레이스 기능을 사용해서 육안검사할 경우는 미리 검사좌표를 입력해 둘 필요가 있습니다 .
● 솔더의 스크레이핑 , 빠짐 등의 불량이 있을 경우
인쇄동작의 설정을 재검토 합니다 .
「스퀴지 인압」,「스퀴지 속도」등의 설정방법은 제 3 장「인쇄의 길잡이」를 참고해 주십시오 .
인쇄위치 틀어짐에 관해서는 , 다음 스탭에서 설명합니다 .
6
인쇄위치 틀어짐을 조정합니다 .
[ 인쇄 ]-「스퀴지」탭을 열고 아래의 파라미터 값을 조정합니다 .
위치 틀어짐 양에 따라「위치맞춤 옵셋」 XY 와 R 에 옵셋을 입력해 주십시오 . （「위치맞춤 옵셋」Z 는 ,
여기에서는 조정할 필요가 없습니다 .)
「인쇄」-「스퀴지」탭 화면
6854 7-N1-00
