7.2 마스크 프레임 사이즈
•
제판기준
■ 마스크 프레임 사이즈
•
제판기준
각 회사
권장사양
대응가능
마스크 프레임 사이즈
(mm)
제판기준 제판기준 옵셋
설정 X 방향
Y 방향
A: 마스크 바깥쪽 프레임에서의 값 (mm)
B: 마스크 중심에서의 값 (mm)
X Y
YCP10
권장사양
L750 × W750
중앙
센터
센터 0 0
앞쪽 A 145 B 230 0 0
L736 × W736
중앙
센터
센터 0 0
앞쪽 A 138 B 230 0 0
L650 × W550
중앙
센터
센터 0 0
앞쪽 A 150 B 125 0 0
南工
学
권장사양
L750 × W650
중앙
센터
센터 0 0
앞쪽 A 150 B 175 0 0
제판기준「앞쪽」의 경우
제판기준:앞쪽
마스크 프레임 중심
A
B
기준위치
67421-N1- 0 0
4-17
4
7.3 마스크 어댑터를 사용할 경우
600x550, 584x584 또는 550x650 사이즈의 마스크를 사용할 경우에는 , 전용 마스크 어댑터( 옵션) 가 필요합
니다. 다음과 같이 마스크 클램프부의 4 군데에 어댑터를 장착해 주십시오 .
마스크 어댑터
안쪽 좌측용
안쪽 우측용
앞쪽 (좌우공통)
앞쪽 (좌우공통)
장비 정면
6 7416-N1-20
e
1
비상정지 버튼을 누른후 , 상부 도어를 오픈합니다 .
2
스퀴지 헤드를 안쪽으로 이동시킵니다 .
스퀴지 헤드 우측에 있는 핸들을 잡고 스퀴지 헤드를 작업하기 쉬운 위치까지 이동시켜 주십시오 .
3
안쪽 좌측용 마스크 어댑터를 소정의 위치에 끼웁니다 .
1. 안쪽 좌측용 마스크 어댑터를 아래 그림과 같이 장비 안쪽에서부터 양쪽 가이드 사이에 마스크 클램
프를 끼우듯이 마스크 플레이트 위를 슬라이드 시킵니다 .
2. 아래 그림의 위치에서 왼쪽으로 슬라이드 시켜서 , 마스크 어댑터의 제일 아래의 플레이트 ( 아래 그림
의 회색부분 ) 를 마스크 플레이트의 절흠부에 끼웁니다 .
마스크 어댑터 장착
제일 밑에 있는 플레이트
마스크 어댑터 (제일 밑 부분)
마스크 클램프
가이드
고정노브
마스크 플레이트
절흠부
마스크 플레이트
67417-N1-20
4-18
4
4
마스크 어댑터를 고정합니다 .
고정 노브를 돌려서 마스크 어댑터를 고정시켜 주십시오 .
5
클램프 플레이트부를 들어 올립니다 .
마스크 어댑터의 클램프 플레이트부를 들어 올려서 본체측의 마스크 클램프부에 붙여 주십시오 .
어댑터쪽에 자석이 부착되어 있어서 , 본체측의 클램프 플레이트부가 올라간 상태로 됩니다 .
6
안쪽 우측용 마스크 어댑터를 장착합니다 .
안쪽 왼쪽용 마스크 어댑터를 장착하는 방식과 같은식으로 안쪽 우측용 마스크 어댑터도 장착해 주십시
오.
7
앞쪽 마스크 어댑터를 좌우에 장착합니다 .
1. 아래 그림과 같이 옆에서 마스크 클램프가 가이드 사이에 들어가도록 끼워 주십시오 .
2. 고정 노브를 돌려서 마스크 어댑터를 고정합니다 .
3. 클램프 플레이트부를 들어 올려 주십시오 .

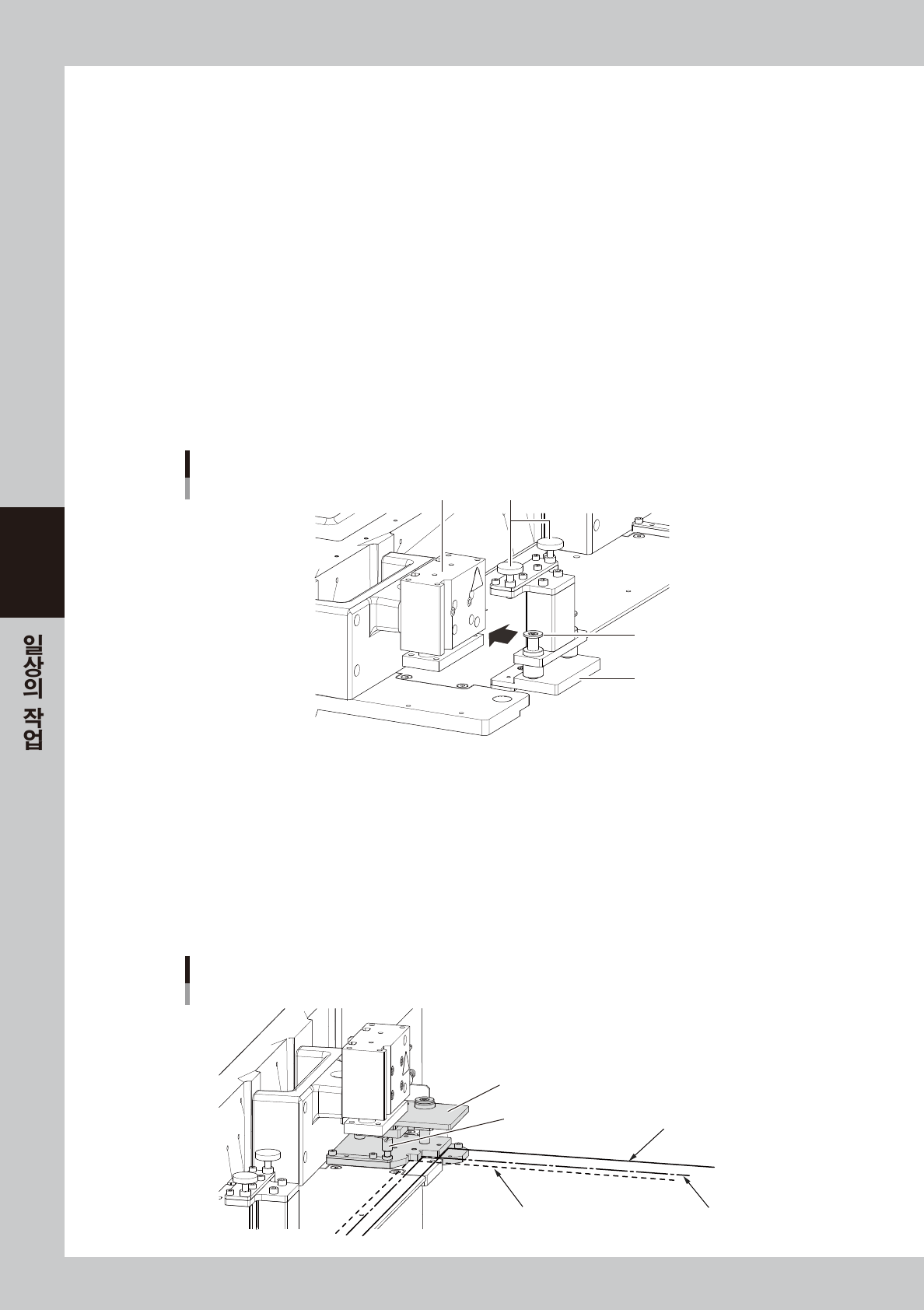

마스크 어댑터의 장착
고정 노브마스크 클램프
클램프 플레이트
가이드
67423 -N7- 0 0
8
L 측 (X 방향 ) 의 스톱퍼를 장착합니다 .
장비에 부착되어 있는「마스크 사이즈와 스톱퍼 위치」라벨을 참고해서 좌측 마스크 플레이트의 소정의
위치에 마스크 스톱퍼 핀을 장착시켜 주십시오 .
9
마스크를 세팅합니다 .
아래 그림의「마스크 장착 위치」를 참고해서 마스크를 세팅하고 , 마스크 클램프 스위치를 ON 으로 해
서 마스크를 세팅해 주십시오 .
584 X 584의 마스크 위치
마스크 어댑터
마스크 장착 위치
600 X 550의 마스크 위치
550 X 650의 마스크 위치
고정 노브
클램프 플레이트
6 7418-N1-10
