4-19
4

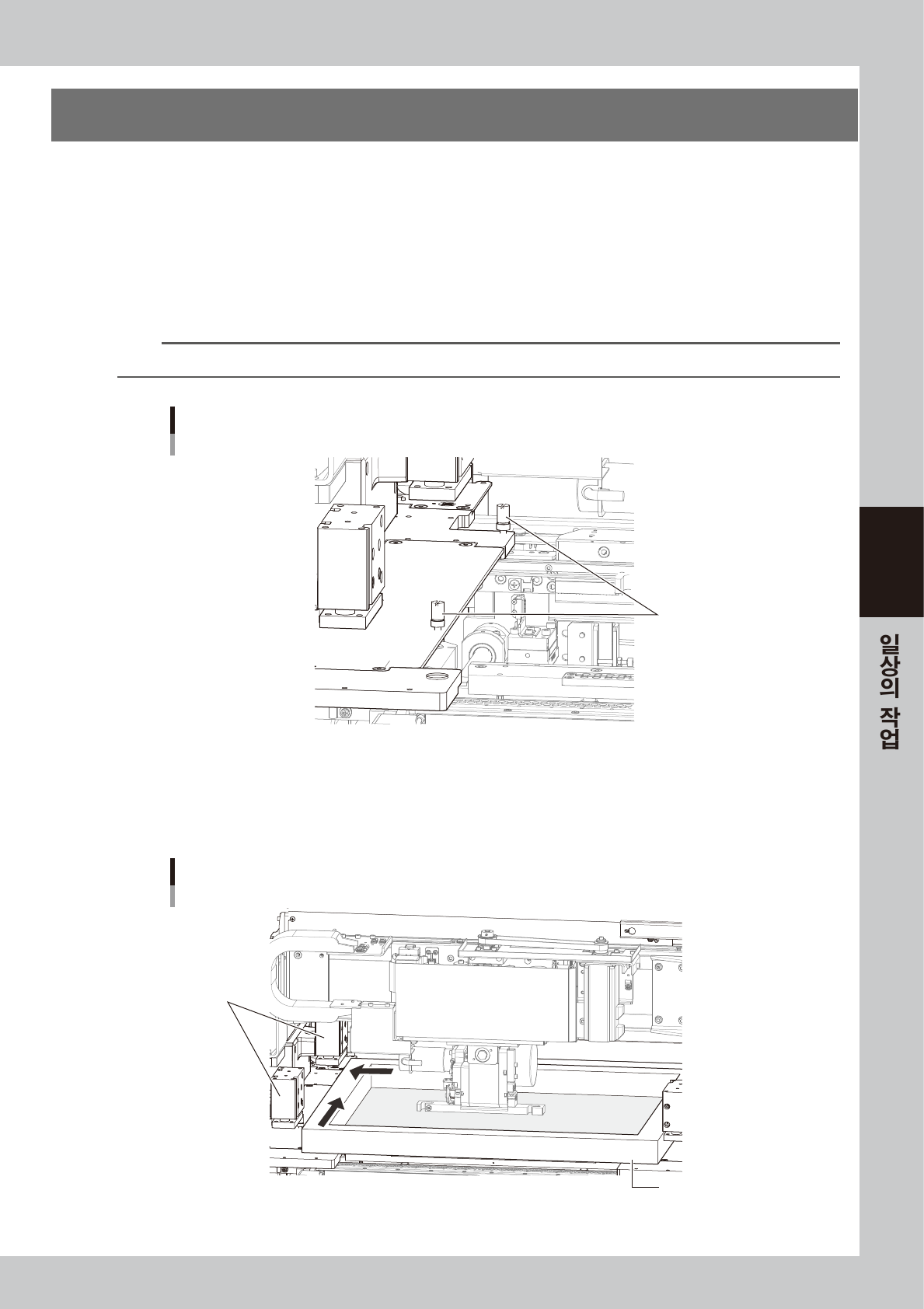

8. 인쇄부의 셋업
준비한 마스크를 인쇄부에 클램프하고 , 스퀴지를 헤드에 장착합니다 .
e
1
비상정지 버튼을 누르고 , 상부 도어를 오픈합니다 .
2
스톱퍼 핀의 위치를 확인 , 또는 변경합니다 .
전회와 다른 사이즈의 마스크를 사용할 경우는 , 인쇄테이블 좌측의 스톱퍼 핀 위치 (W 및 L) 를 변경할
필요가 있습니다 . 상부도어 안쪽에 부착되어 있는 그림 또는 본 장의「7.1 마스크 사이즈와 마스크 스톱
퍼 핀 위치」를 참고해서 마스크 스톱퍼 핀을 올바른 위치에 끼워 주십시오 .
참고
사용하지 않는 핀은 보관해 두십시오 .
마스크 스톱퍼 핀
L방향
마스크 스톱퍼 핀
6 7413 -N1-0 0
3
마스크를 스톱퍼에 닿게합니다 .
마스크 프레임을 수평으로 유지하면서 , 인쇄 테이블 안쪽의 스톱퍼 핀에 맞춰서 좌측의 스톱퍼 핀에 닿
도록 합니다 .
마스크의 세팅
마스크 클램프
마스크 프레임
6 7414-N1-0 0
4-20
4
4
마스크를 클램프합니다 .
마스크를 인쇄 테이블의 좌측 안쪽에 대이게 한 상태에서 , 장비 우측의 마스크 클램프 스위치를 오른쪽
으로 돌려서 마스크를 클램프 해 주십시오 .
c
주의
마스크 클램프 유니트에 손가락이 끼이지 않도록 주의해 주십시오 .

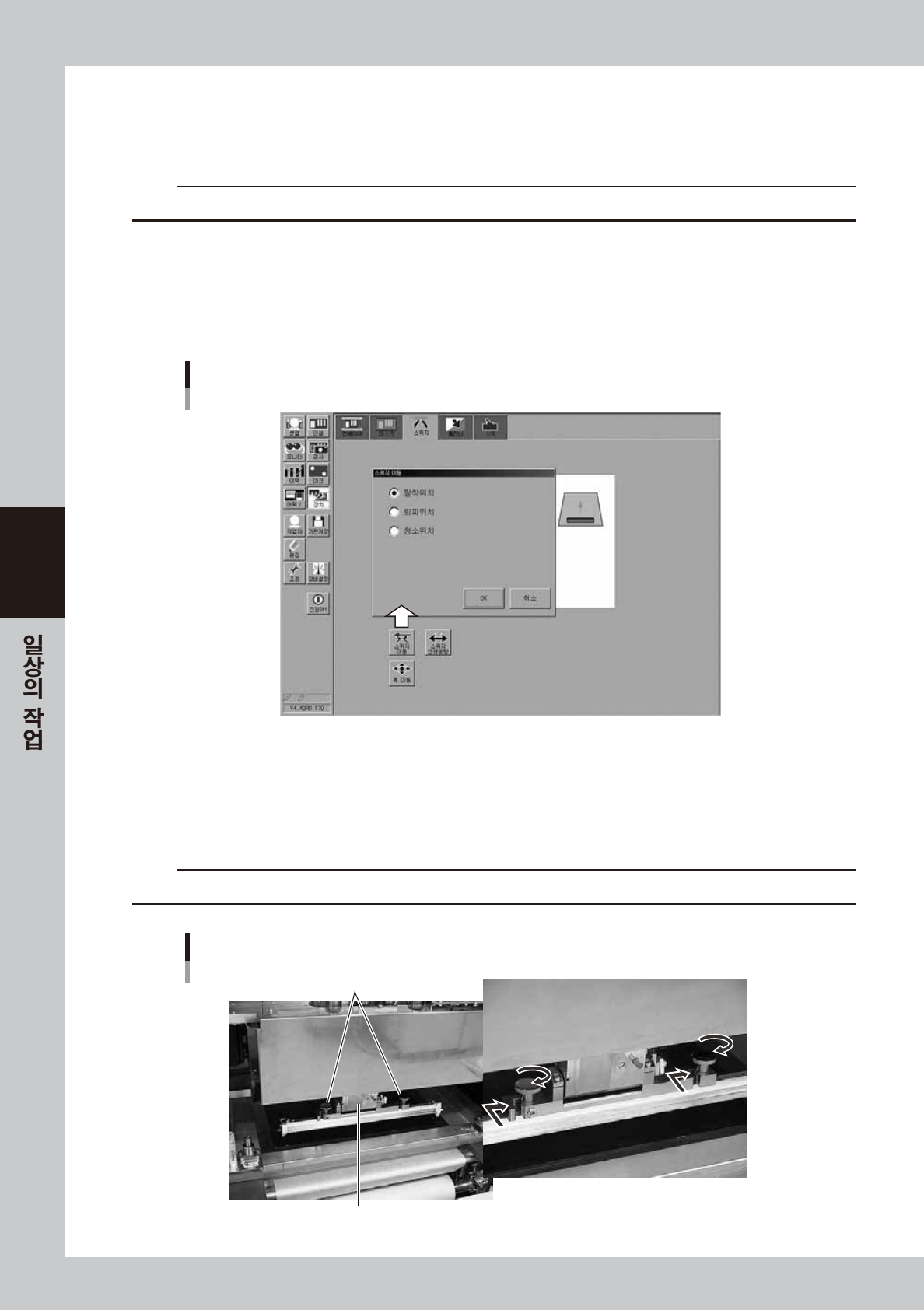

5
스퀴지 헤드를「탈착위치」로 이동시킵니다 .
1. 상부 도어를 닫고 비상정지를 해제한 후에 , [ 장치 ]-「스퀴지」탭의 [ 스퀴지 이동 ] 버튼을 누릅니다 .
탈착위치 / 퇴피위치 / 청소위치의 선택 대화창이 표시됩니다 .
2. 「탈착위치」를 선택하고 , [OK] 버튼을 누릅니다 . 스퀴지 헤드가 탈착위치 ( 앞쪽 ) 로 이동합니다 .
스퀴지 헤드의 이동
68409-N1-00
e
6
비상정지 버튼을 누르고 , 상부 도어를 오픈합니다 .
7
스퀴지를 스퀴지 헤드에 장착합니다 .
스퀴지 고정노브를 아래그림과 같이 스퀴지 홀더에 끼우고 돌려서 고정해 주십시오 .
c
주의
스퀴지는 반드시 YCP10 용을 사용해 주십시오 .
3S 스퀴지의 장착
고정 노브
스퀴지 홀더
6 7415 -N1-0 0
4-21
4

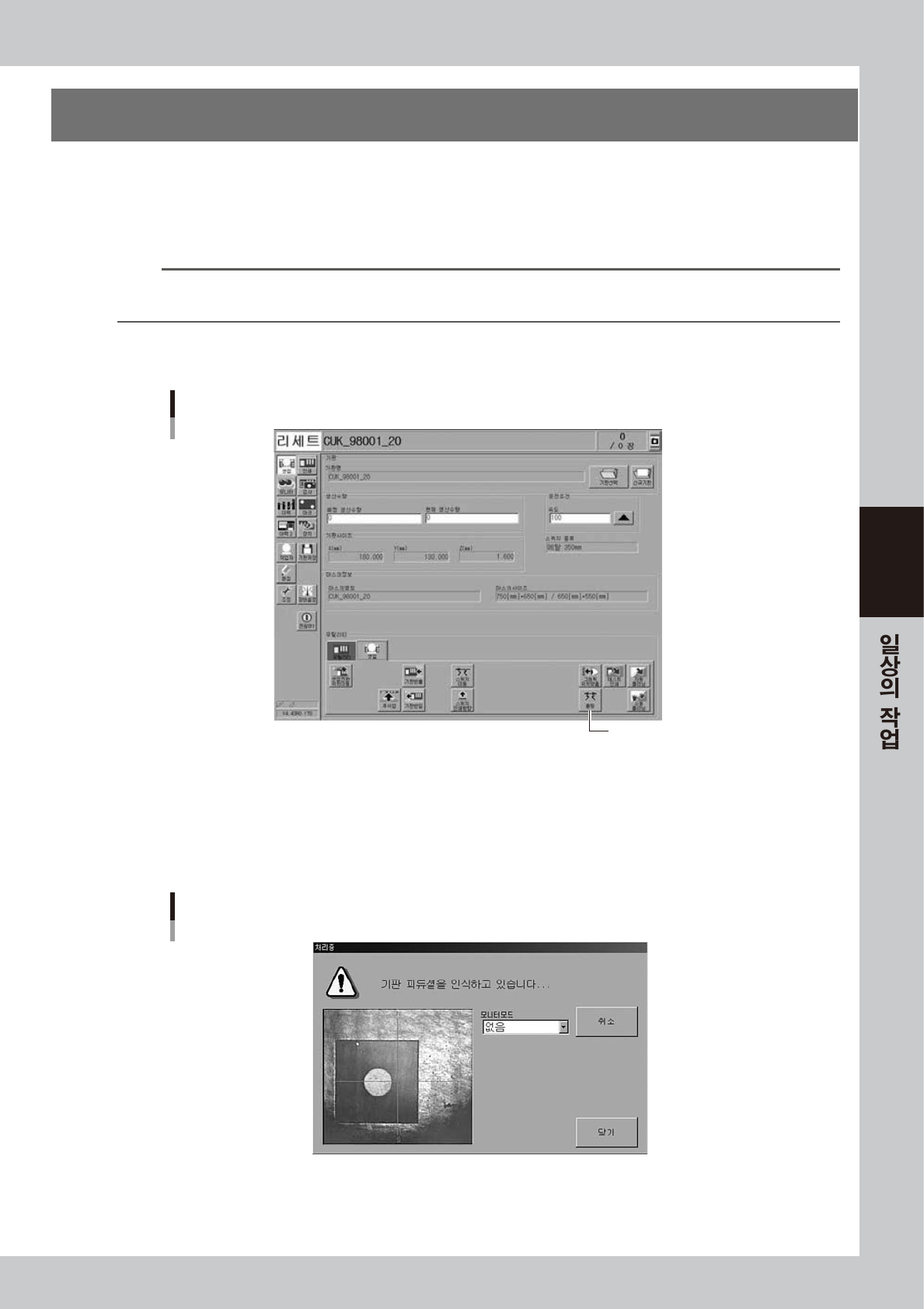

9. 롤링 운전
롤링 운전이란 , 스퀴지 헤드를 왕복시켜서 마스크상의 솔더를 인쇄에 적합한 상태가 되도록 교반하는 것입니다 .
솔더를 마스크상에 놓은후 , 첫 인쇄나 운전정지 상태에서 장시간 솔더를 방치했을 경우는 롤링운전을 하시기
바랍니다 . 또한 , 이때 솔더의 스크레이핑 상태를 보면서 필요에 따라 스퀴지 속도나 스퀴지 인쇄압력의 설정치
도 조정합니다 .
n
요점
롤링시에는 솔더로 기판이 더러워지므로 , 기판표면에 투명시트를 씌우는 등의 대책을 취하실 것을 권장합니다 .
또한 롤링후에는 , 마스크의 이면 ( 뒷면 ) 을 클리닝 해 주십시오 .
1
셋업 화면내에「셋업」탭의 [ 롤링 ] 버튼을 누릅니다 .
[롤링] 버튼
[롤링] 버튼
68410 -N1-0 0
2
조작화면의 메시지에 따라서 , 기판을 컨베이어상에 반입합니다 .
이미 기판이 컨베이어에 고정되어 있을 경우 , 이 스탭은 생략됩니다 .
기판이 컨베이어에 고정되면 , 자동적으로 기판 피듀셜 마크 인식 , 마스크 피듀셜 마크 인식이 실행됩니
다 .( 피듀셜 마크를 사용하지 않을 경우, 마크 인식은 스킵됩니다 .)
피듀셜 마크 인식 화면
기판 피듀셜의 예
68411-N1-00
