3-2 3 2. 급 유개소일 람 2. 1 X,Y ,Z 축 부 2. 1 . 1 X 1 축 ,X2 축 X축의 급유개소 Z축 가이드 샤프트 X축 가이드 X축 가이드 X축 가이드 X축 볼스크류부 구리스 니플 구리스 건 ： 손으로 도포 ： 573 01-N 1- 0 0 급유 부 위 급유 개소 주기 작업 방법 X 축 가 이드 4 매월 손으로 도 포 X 축 볼스 크류 1 구 리스 건 Z 축…
3-1
3
1.급유툴
•
구리스
각부의급유개소와주기및작업방법에대해서설명합니다 .
n
요점
구리스의 취급 방법에 대해서는 , 본서 권두의「안전의 길잡이」를 참조해 주십시오 .
1.1 적용구리스
급유에 사용하는 구리스는 , 반드시 야마하 지정 구리스를 사용해 주십시오 .
█
지정 구리스
구리스 명칭 : GREASE PACK(NSL)
부품번호 : K48-M3856-00X
c
주의
지정외의구리스를사용하면 ,장비가손상될경우가있습니다 .
1.2 구리스건
구리스 급유에 사용하는 구리스 건은 , 급유개소에 따라서 3 종류의 선단 노즐을 바꿔 끼워서 사용합니다.
급유지시에 따라서 선단 노즐을 변경해 주십시오 .
구리스 건
구리스 건
30° 굽은타입 노즐
표준 노즐
여기에서 선단노즐을
바꿔 끼운다
플렉시블 타입 노즐
30°
선단부 외경 φ14
선단부 외경 φ10
선단부 외경 φ5
57300-N1-00
c
주의
노즐은사용하는구리스별로각각준비해주십시오 .특성이다른구리스를혼합해서사용하면 ,장비의성능에영향을미칠우려
가있습니다 .
3-2
3

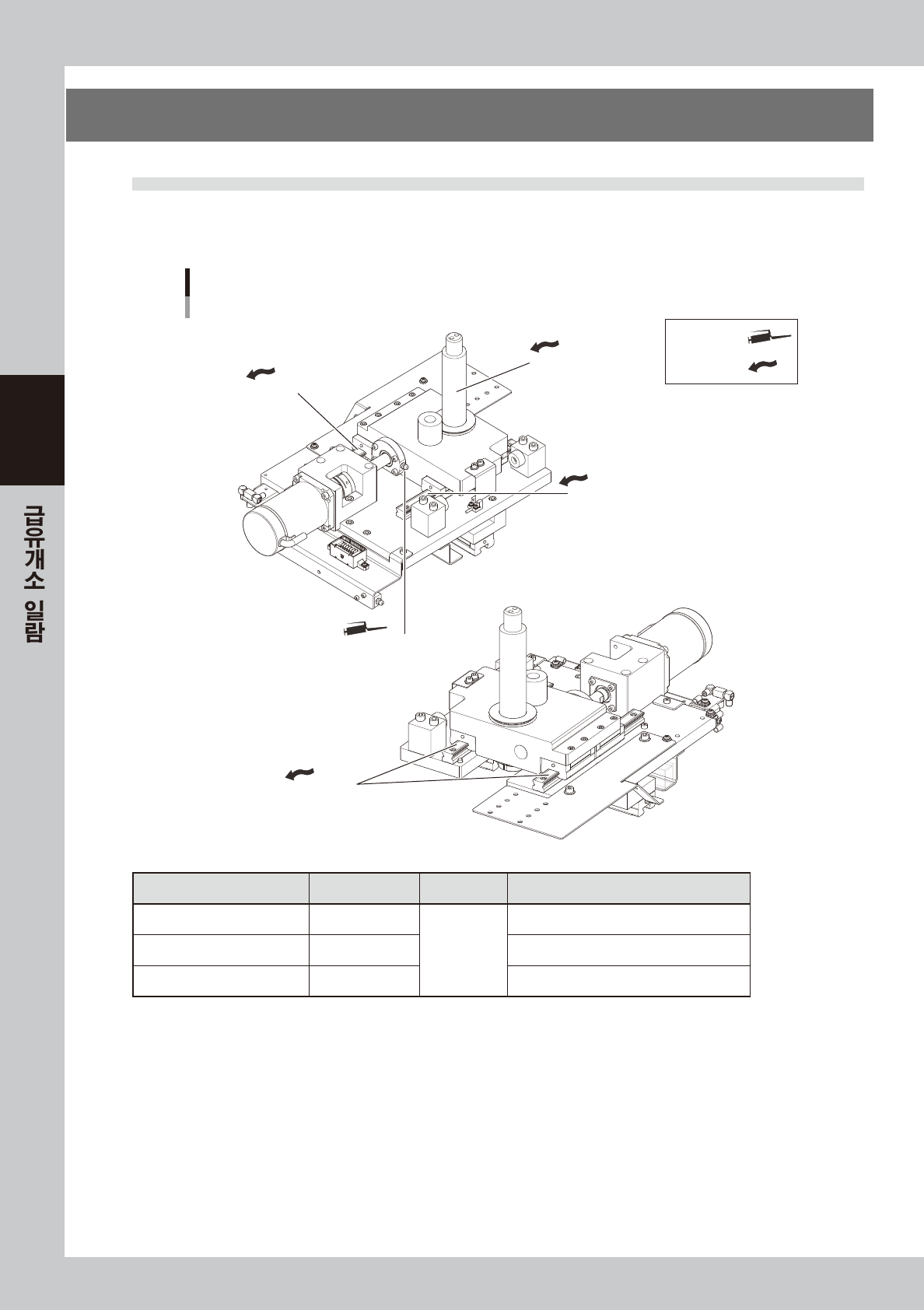

2.급유개소일람
2.1 X,Y,Z 축부
2.1.1 X1 축 ,X2 축
X축의 급유개소
Z축 가이드 샤프트
X축 가이드
X축 가이드
X축 가이드
X축 볼스크류부
구리스 니플
구리스 건 ：
손으로 도포 ：
57301-N1-00
급유 부위 급유 개소 주기 작업 방법
X 축 가이드 4
매월
손으로 도포
X 축 볼스크류 1 구리스 건
Z 축 가이드 샤프트 1 손으로 도포
3-3
3
2.1.2 Y 축
Y축의 급유개소
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 볼스크류부
구리스 니플
Y축 가이드부
구리스 니플
Y축 샤프트
X방향 가이드
X방향 가이드
Y축 볼스크류
구리스 건 ：
손으로 도포 ：
57302-N1-00
급유 부위 급유 개소 주기 작업 방법
Y 축 가이드 12
매월
구리스 건
Y 축 볼스크류 1 구리스 건
Y 축 샤프트 1 손으로 도포
X 방향 가이드 4 손으로 도포
