A-4
A
1.3 기기간입출력커넥터
하류측 장비 및 상류측 장비와의 기판요구나 운전상태 등의 신호교환은 장비본체 배면 하부 패널내의
NEXT INTERFACE 와 PREVIOUS INTERFACE 커넥터로 실행합니다.
NEXT INTERFACE 커넥터는 하류측 장비와 접속하고 , PREVIOUS INTERFACE 커넥터는 로더 등
의 상류측 장비와 접속합니다.
표준인 「우→좌」 흐름에서는 배면 하부 패널내의 좌측에 PREVIOUS INTERFACE 가, 배면 하부 패널
내의 우측에 NEXT INTERFACE 가 배치되어 있습니다.
두 커넥터 모두 AMP 206043-1(14-pin•receptacle) 을 사용하고 있습니다.
기기간 입출력 커넥터
배면 하부 패널내부
Connector : AMP 206043-1 (14-pin receptacle)
NEXT INTERFACE
14
11
12
7
4
8
3
1
PREVIOUS INTERFACE
14
11
12
7
4
8
1
3
57A0 4- N1- 0 0
A-5
A
1.3.1 PREVIOUSINTERFACE
하기의 1~3 의 조건이 갖추어진 경우에 , 기판반입을 시작합니다.
1.본체가기판반입가능한상태 (BUSYOUT:ON）
2.상류측장비에서기판반입신호를입력한상태 (BAIN[N0100321]:ON）
3.상류측장비에서자동운전신호를입력한상태 (URIN[N0100322]:ON）
n
요점
ㆍ 기판 반입중에 상류측 장비의 자동 운전중 신호（UR IN）가 OFF 한 경우, 기판반입을 일시 정지합니다.
ㆍ 반입중인 기판이 본체의 입구센서를 통과했다고 판단되었을 경우, BUSY OUT 을 OFF 합니다.
ㆍ BUSY OUT 과 BA IN 의 양쪽이 OFF 된 시점에서 반입을 종료합니다 .
1
2
3
4
5
6
7
8
9
10
11
12
13
14
BUSY OUT
(T01000E4)
+24V
+24V
LR OUT
(T01000E7)
UR IN
(N0100322)
BA IN
(N0100321)
반입중 입력
반출요구 출력
자동 운전중 출력
자동 운전중 입력
I/O BOARD
7
12
4
8
1
14
11
3

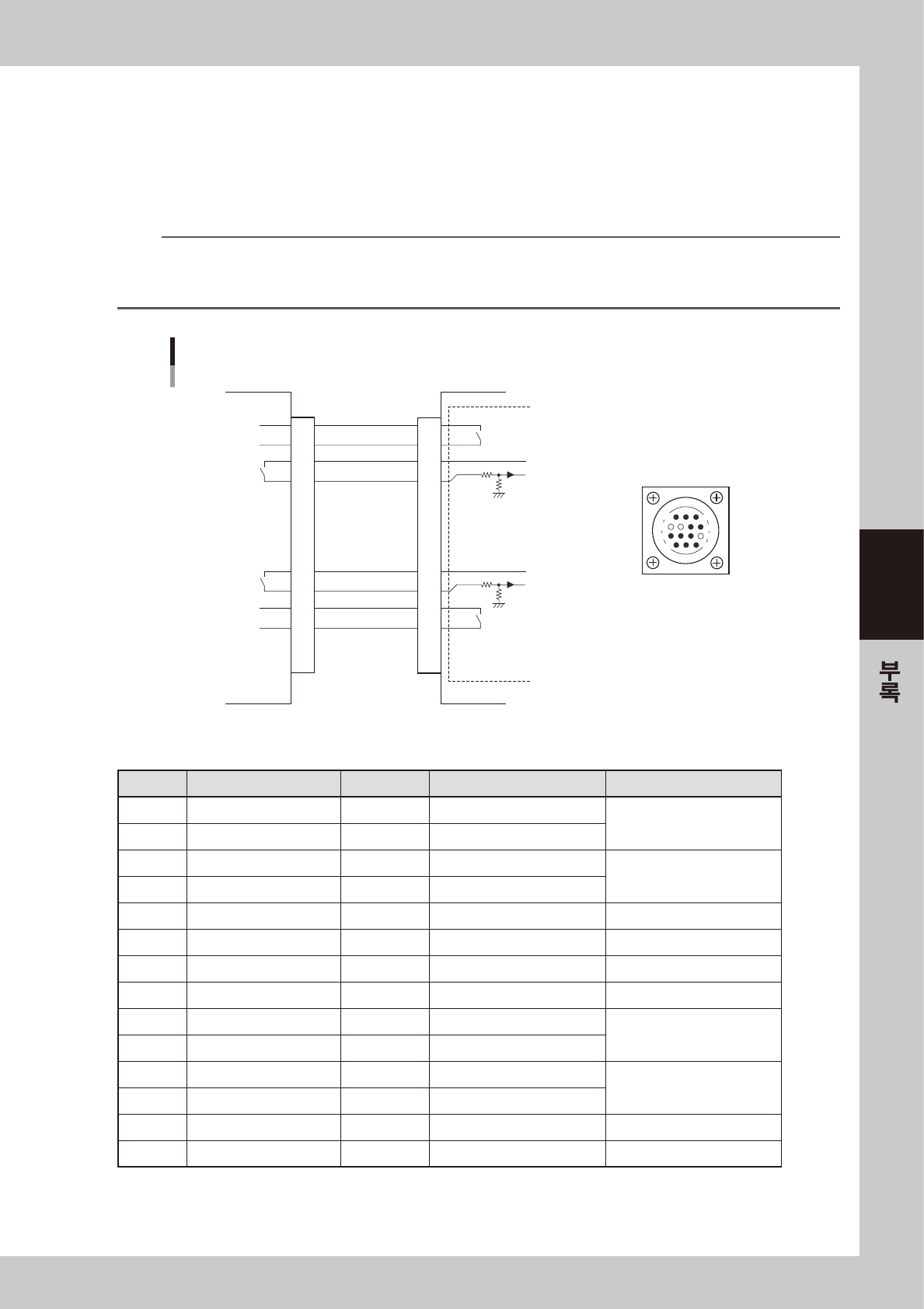

PREVIOUS INTERFACE 회로
본체 PREVIOUS INTERFACE상류기
PREVIOUS INTERFACE 커넥터
AMP 206043-1
(14-pin receptacle)
57A0 5 -N1- 00
■ 기판반송 신호사양 (
PREVIOUS INTERFACE)
Pin No. 신호명 어드레스 입출력 사양 신호사양
1 BUSY OUT T01000E4 릴레이 접점 출력
기판 반입중 신호출력
2 BUSY OUT T01000E4 릴레이 접점 출력
3 +24V 입력공통 (+24V)
기판 반출요구 신호입력
4 BA IN N0100321 전압입력
5 비었음
6 더미핀 있음 오삽입 방지
7 비었음
8 비었음
9 +24V 입력공통 (+24V)
자동 운전중 신호입력
10 UR IN N0100322 전압입력
11 LR OUT T01000E7 릴레이 접점 출력
자동 운전중 신호출력
12 LR OUT T01000E7 릴레이 접점 출력
13 비었음
14 비었음
A-6
A
1.3.2 NEXTINTERFACE
하기의 1~3 의 조건이 갖추어진 경우에 , 기판반출을 시작합니다.
1.본체가기판반출가능한상태（BAOUT:ON）
2.하류측장비에서기판반입신호를입력한상태（BUSYIN[N0100320]:ON）
3.하류측장비에서자동운전신호를입력한상태（LRIN[N0100323]:ON）
n
요점
ㆍ 기판 반출중에 하류측 장비의 자동 운전중 신호（LR IN）가 OFF 한 경우는 기판의 반출을 일시 정지합니다 .
ㆍ 반출중인 기판이 본체의 출구센서를 통과했다고 판단되었을 경우, BA OUT 을 OFF 합니다.
ㆍ BUSY IN 과 BA OUT 의 양쪽이 OFF 된 시점에서 반출을 종료합니다 .
1
2
3
4
5
6
7
8
9
10
11
12
13
14
BUSY IN
(N0100320)
+24V
+24V
UR OUT(T01000E6)
LR IN
(N0100323)
+24V
LS IN
(N0100324)
BA OUT
(T01000E5)
반입중 출력
반출요구 입력
자동 운전중 입력
자동 운전중 출력
장비간 기판대기 출력
I/O BOARD
GND GND
14
11
12
7
4
8
3
1
NEXT INTERFACE 회로
NEXT INTERFACE 커넥터
본체 NEXT INTERFACE
하류기
AMP 206043-1
(14-pin receptacle)
57A0 6- N1- 0 0
■ 기판반송 신호사양 (
NEXT INTERFACE)
PinNo. 신호명 어드레스 입출력사양 신호사양
1 +24V 입력공통 (+24V)
기판 반입중 신호입력
2 BUSY IN N0100320 전압입력
3 BA OUT T01000E5 릴레이 접점 출력
기판 반출요구 신호출력
4 BA OUT T01000E5 릴레이 접점 출력
5 더미핀 있음 오삽입 방지
6 비었음
7 GND
8 비었음
9 UR OUT T01000E6 릴레이 접점 출력
자동 운전중 신호출력
10 UR OUT T01000E6 릴레이 접점 출력
11 +24V 입력공통 (+24V)
자동 운전중 신호입력
12 LR IN N0100323 전압입력
13 +24V 입력공통 (+24V)
장비가 기판대기 신호입력
14 LS IN N0100324 전압입력
