2-21
• •
2
3.5 컨베이어벨트의교환
정기 점검에서 컨베이어 벨트가 현저하게 늘어져 있거나, 더러움, 보풀 등이 있을 경우는, 컨베이어 벨트를 교환
할 필요가 있습니다. 다음과 같이 컨베이어 벨트의 교환 방법에 대해서 설명합니다.
█
준비물
•
육각렌치 (2.5mm,3mm,4mm,5mm)
•
유성펜
•
얇은브러시
•
헤라 ( 플라스틱 )
•
교환용컨베이어벨트
(KLV-M9127-00X BELT, CONV.
）---TypeA 의경우
•
교환용컨베이어벨트
(KLV- M9127-01X BELT, CONV.
）---TypeB 의경우
•
텐션조절기
1

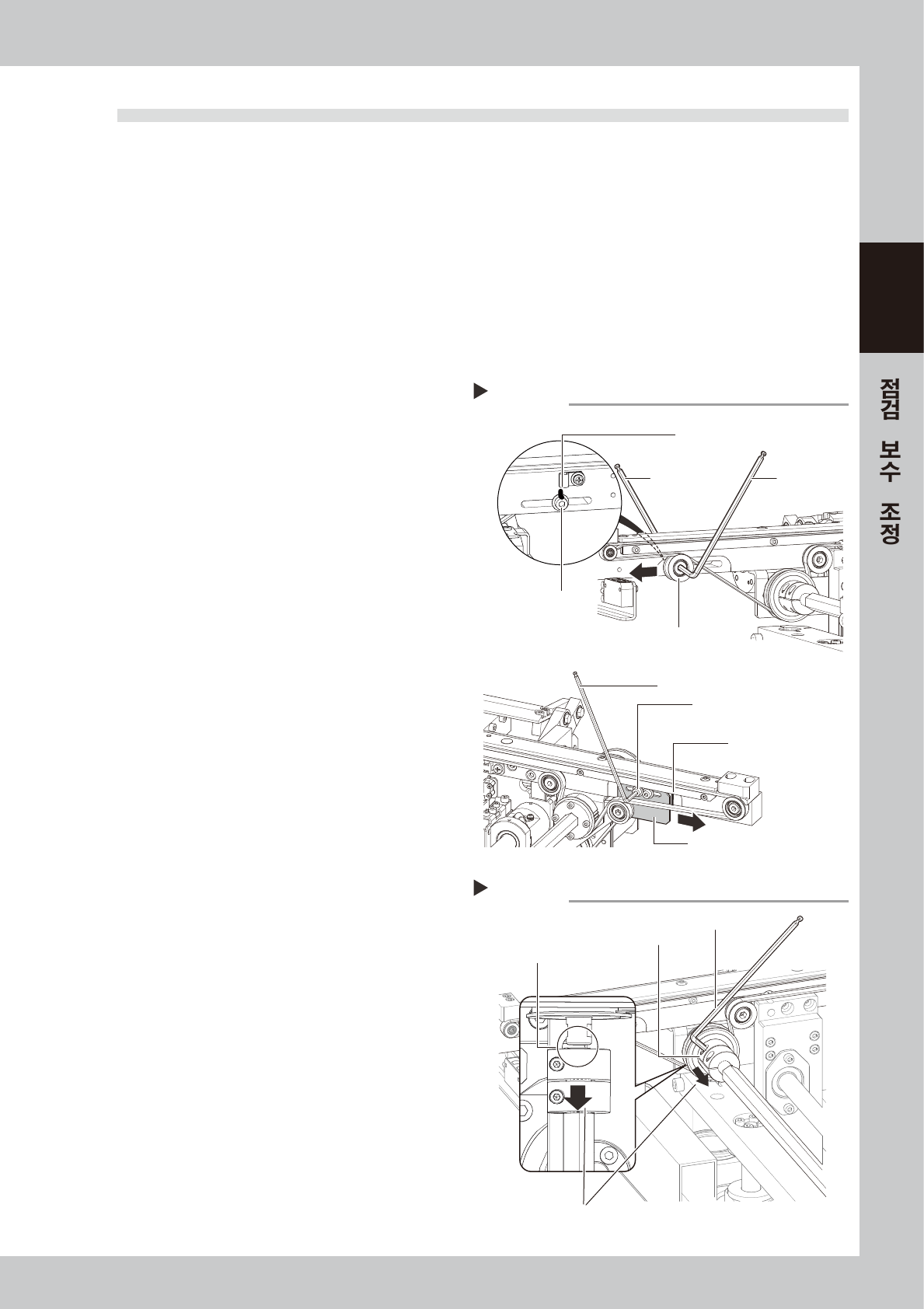

벨트를분리하는준비를합니다 .
전술의[2.3.1벨트TypeA] 의Step1
～
Step3 을참조해서 ,마스크가이드플레이트의
탈착작업까지해둡니다 .
2
고정위치를마킹합니다 .
벨트의텐션을느슨하게하기전에
<Ty p eA>
우측그림과같이텐셔너의고정볼트의위치를
유성펜등으로마킹합니다 .
<Ty p eB>
우측그림과같이텐션조정플레이트의위치
를유성펜등으로마킹합니다 .
3
벨트의텐션을느슨하게합니다 .
<Ty p eA>
육각렌치2 개로텐션이걸려있는풀리의고
정볼트를풀고 ,풀리를긴구멍깥까지 ( 벨트
가풀리는검은색화살표방향 ) 이동시킵니다 .
<Ty p eB>
육각렌치로텐션조정플레이트의고정볼트를
풀고 ,텐션조정플레이트를벨트가풀리는쪽
( 검은색화살표방향 ) 으로이동시킵니다 .
57214-N1-20
4
벨트를분리합니다 .
1. 육각렌치 (2.5mm) 로벨트구동용풀리의고
정볼트를풀고 ,커플링을장비의뒤쪽으로슬
라이드시킵니다 .
2. 벨트를풀리에서빼고샤프트와의틈새로부터
탈거해주십시오 .
57215-N1-20
벨트의 분리
Step 4
육각렌치(2.5mm)
커플링
이 틈새로부터 벨트를 분리한다
장비의 뒤쪽으로 슬라이드
마킹하고 벨트 풀기
Step 2, 3
<Type A>
<Type B>
텐셔너(풀리)고정볼트
마킹
마킹
텐션 조정 플레이트
고정볼트
텐션 조정 플레이트
육각렌치
(4mm)
육각렌치 (3mm)
육각렌치
(5mm)
텐셔너(풀리)
2-22
• •
2
5
벨트가이드와풀리를청소합니다.
1. 벨트의가이드나센서부등에부착되어있는
벨트의마모가루를버큠ASSY(옵션)로흡
인합니다 .
2.풀리의외주면에벨트의마모가루가부착되어
있을경우는,플라스틱헤라등으로제거해
주십시오 .
3.벨트가이드부에마모가루가들어가있을경
우에는,브러시등으로제거합니다.
57218-N1-10
6
새로운벨트를장착합니다.
1.새로운벨트를풀리에임시로걸어둡니다.
2.커플링을원위치로되돌리고,볼트를체결합
니다.
<Ty p eA>
3.텐셔너 ( 풀리 ) 를마킹해둔위치까지이동시
키고볼트를체결합니다 .
4.벨트가느슨할경우에는 ,텐셔너의위치를조
정해서벨트에텐션을가합니다 .
<Ty p eB>
3.텐션조정플레이트를마킹한위치까지이동시
켜서볼트를체결합니다 .
4.벨트가느슨할경우에는 ,테션조정플레이트
의위치를조정해서벨트에텐션을가합니다 .
57219-N1-10
n
요점
반드시 텐션 메타를 사용해서 조절해 주십시오 . 벨트
텐션의 측정방법은 전술의「2.4 컨베이어 벨트의 텐션측정」
을 참조해 주십시오 .
c
주의
풀리고정볼트의체결토르크는 ,5.5N
•
m 입니다 .
너무심하게조이지않도록주의해주십시오 .
7
벨트의장착상태를확인합니다 .
1. 비상정지를해제합니다 .
2. [ 장치 ]-「컨베이어」탭의[ 기판반입 ],
[ 기판반출 ] 버튼으로기판을반송시켜서동작
상태를확인해주십시오 .
3. 모터풀리의슬립및벨트의회전이불규칙하
거나 ,늘어짐이심할경우는 ,텐셔너 ( 풀리 )
의위치를조정하고 ,재차기판을반송시켜서
확인해주십시오 .
8
마스크가이드플레이트를원상태로
장착합니다 .
육각렌치 (3mm) 로마스크가이드플레이트를컨
베이어에장착합니다 .( 볼트4 개 )
Step 5
풀리 외주면
벨트 가이드
가이드・풀리의 청소
플라스틱 헤라
브러시
벨트의 마모가루가
부착되어 있는 상태
Step 6
<Type A>
<Type B>
체결 토르크 ：5.5N・m
텐셔너(풀리)고정볼트
마킹
육각렌치
(4mm)
육각렌치
(5mm)
텐셔너(풀리)
마킹
텐션 조정 플레이트
고정볼트
텐션 조정 플레이트
육각렌치 (3mm)
벨트에 텐션을 건다
체결 토르크 ：5.5N・m
