4-14 4 6 .3 장 기보 관 할 경우의 작 업 방법 용 제 펌 프 를 장 기 간 ( 약 6 개 월 이 상 ) 사용 하 지 않 을 경 우에 는 , 내 부 가 건 조 되 어 동 작불 량 의 원 인 이 될 수 수 있 습 니 다 . 이 것 을 방 지 하 기 위 해 펌 프 부 의 용 제 경 로 를 차 단 할 필 요가 있 습 니 다 . 다 음 과 같이 작 업 순 서 에 대 해 서 설명합 니다 . …
4-13
4
n
요점
처음으로 용제 보틀을 세팅했을 경우나, 용제를 한동안 사용하지 않았을 경우는 , 용제 보틀을 세팅한 후에 , 다음과 같은 순서대로
용제를 거즈 롤에 토출시켜 주십시오 .

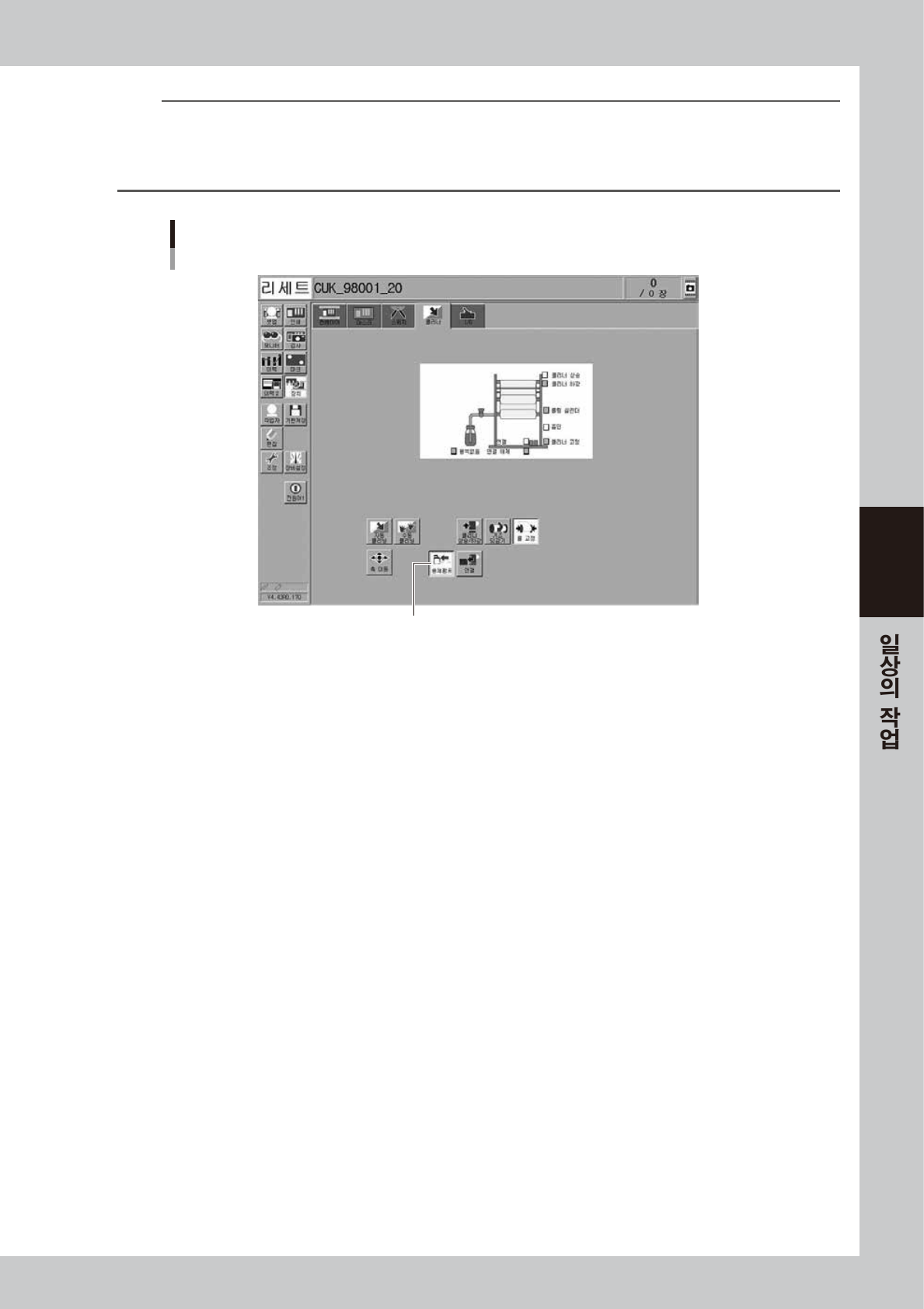

1. 「장치」화면의「클리너」탭을 선택합니다.
2. [용제펌프 ] 버튼을 눌러서 용제를 토출시킵니다. 거즈 롤에 용제가 스며들면 작업완료 입니다 .
장치 화면
「클리닝」탭
[용제 펌프] 버튼
68408-N1-10
4-14
4
6.3 장기보관할 경우의 작업방법
용제 펌프를 장기간 ( 약 6 개월 이상 ) 사용하지 않을 경우에는 , 내부가 건조되어 동작불량의 원인이 될 수 수 있
습니다. 이것을 방지하기 위해 펌프부의 용제 경로를 차단할 필요가 있습니다. 다음과 같이 작업순서에 대해서
설명합니다 .
█
용제 경로의 차단방법
1
클리너 커버를 탈착합니다 .
1. 클리너 커버의 뒤쪽을 고정하고 있는 나사 2 개
( 우측그림의 둥근점선 부분 ) 를 분리합니다 .
2. 계속해서 앞쪽에 있는 4 군데의 나사를 분리합
니다 .
3. 위로 들어 올려서 앞쪽으로 당기면 커버를 탈
착시킬 수 있습니다 .
6 7410 - N1- 0 0
2
조인트를 분리합니다 .
헤드쪽과 보틀쪽 2 군데의 조인트를 셔트오프 변
부착 조인트로부터 분리합니다 .
헤드쪽의 조인트를 떼어낼 때에는 , 호스내에 남아
있는 알코올이 흘러나올 수 있으므로 , 주의해 주
십시오 .
1. 우측 그림의 점선부분의 호스를 구부린 상태에
서 헤드쪽의 조인트를 뺍니다 .
2. 용기 등을 준비하고 , 구부린 부분을 풀어서 용
기에 알코올을 배출시킵니다 .
3. 보틀쪽의 조인트는 , 분리한 후 곧바로 위로 향
하게 해서 호스내의 알코올을 보틀쪽으로 빠지
게 합니다 .
67411-N1-00
3
분리시킨 호스에 마킹합니다 .
Step2 에서 분리한 2 개의 호스부에 노란색 리본
등을 감아서 마킹해 둡니다 .
6 7412 -N1-0 0
4
클리너 커버를 장착합니다 .
Step1 에서 커버를 탈착시킨 순서와 역순으로 클
리너 커버를 장착합니다 . 호스를 분리해 놓은 것
을 알 수 있도록 커버 바깥쪽에서 리본이 보이도록
부착해 주십시오 .
█
복구방법
「용제 경로의 차단방법」과 역순으로 호스를 접속시키
고 , 전술의「6.2 용제의 보급방법」을 참조해서 용제를
보급합니다 .
보급이 완료되면 , 용제 펌프가 정상적으로 동작되는지
확인해 주십시오 .
클리너 커버의 탈착
Step 1
우선 이 2군데의 나사를 분리한다
조인트의 분리
Step 2
조인트(헤드쪽)
셔트오프 변 부착 조인트
용기
조인트(보틀쪽)
호스의 마킹
Step 3
마킹 (노란색 리본 등)
마킹
커버의 바깥쪽에서 보이도록 한다
4-15
4
7. 적합 마스크
7.1 마스크 사이즈와 마스크 스톱퍼 핀 위치
사용하는 마스크의 사이즈에 대응해서 , 마스크 스톱퍼 핀 위치를 다음과 같이 변경할 필요가 있습니다.
마스크 스톱퍼 핀은 돌려서 끼우는 방식입니다. 컨베이어 기준이「앞쪽」일 때는 F 의 위치(1 군데 ) 에 장착하고 ,
컨베이어 기준이「안쪽」일 때는 R 의 위치(1군데 ) 에 장착합니다.
█
마스크 사이즈와 스톱퍼 핀 위치
마스크 프레임 사이즈
L(mm) × W(mm)
대상 기판사이즈
L(mm) x W(mm)
마스크 프레임 스톱퍼 위치
L 방향 W 방향
750 × 750 50 x 50( 최소 )~510 x 460( 최대 ) A 미사용
750 × 650 50 x 50( 최소 )~510 x 350( 최대 ) A 2 (2 군데 )
736 × 736 50 x 50( 최소 )~510 x 460( 최대 ) B 1 (2 군데 )
650 × 550 50 x 50( 최소 )~330 x 250( 최대 ) C 3 (2 군데 )
600 × 550 50 x 50( 최소 )~330 x 250( 최대 ) D 마스크 어댑터 ( 옵션 )
✽
584 × 584 50 x 50( 최소 )~330 x 250( 최대 ) E 마스크 어댑터 ( 옵션 )
✽
550 × 550 50 x 50( 최소 )~330 x 250( 최대 ) F 마스크 어댑터 ( 옵션 )
✽
✽
마스크 어댑터 ( 옵션 ) 의 상세한 내용은 , 후술의 「 7.3 마스크 어댑터를 사용할 경우 」 를 참조해 주십시오 .
A
B C DF
E
11
22
3 3
마스크 사이즈와 스톱퍼 핀 위치
마스크 프레임 L
마스크 클램프
마스크 프레임 W
6 7419-N1-10
마스크 스톱퍼 핀
마스크 스톱퍼 핀
67420-N1-0 0
참고
사용하지 않는 핀은 보관해 두십시오 .
