1-10
1
4. 컨베이어 유니트
기판 (PCB) 을 고정하기 위해 사용하는 컨베이어 유니트에 대해서 설명합니다 .

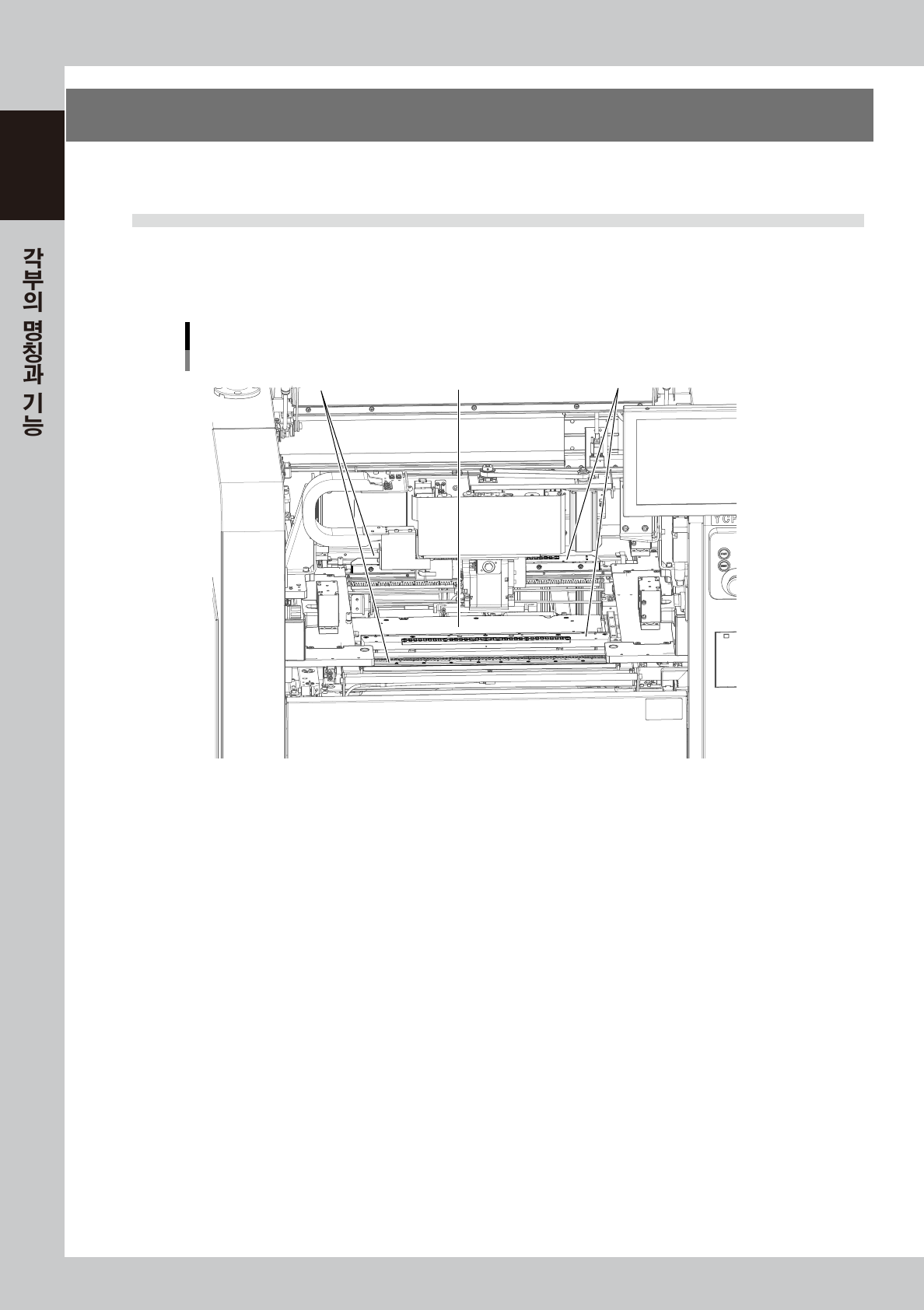

4.1 기판 고정부 ( 기판 테이블 )
기판 테이블은, 반입된 기판을 인쇄부에 고정합니다. 비젼인식과 티칭시에는 , 서보제어 XY 축에 의해 이동합니
다. 또한 , 2 개의 X 축을 제어해서 R 방향으로도 미세회전합니다.
컨베이어 폭은 기판폭 ( 기판 사이즈 Y) 에 대응해서 자동으로 조정됩니다.
기판 고정부
기판 테이블
1 32
6710 9-N1-0 0
1. 푸쉬업 플레이트 ( 매트릭스 플레이트 )
기판을 아래 방향에서 고정하기 위해 , Servo 제어로 상승합니다 .
이 플레이트에는 매트릭스 형상에 핀 삽입용 홀이 있으므로 , 백업핀 ( 매트릭스 핀 ) 을 꽂아서 사용합니다 .
( 면 받침 지그는 옵션 )
2. 플랩
기판의 양쪽 틀을 위에서부터 제어해서 휘어오름을 교정합니다 . 기판 고정시에 자동적으로 동작합니다 .
3. 엣지 클램프
기판을 측면에서 눌러서 컨베이어상에 고정합니다 .
1-11
1

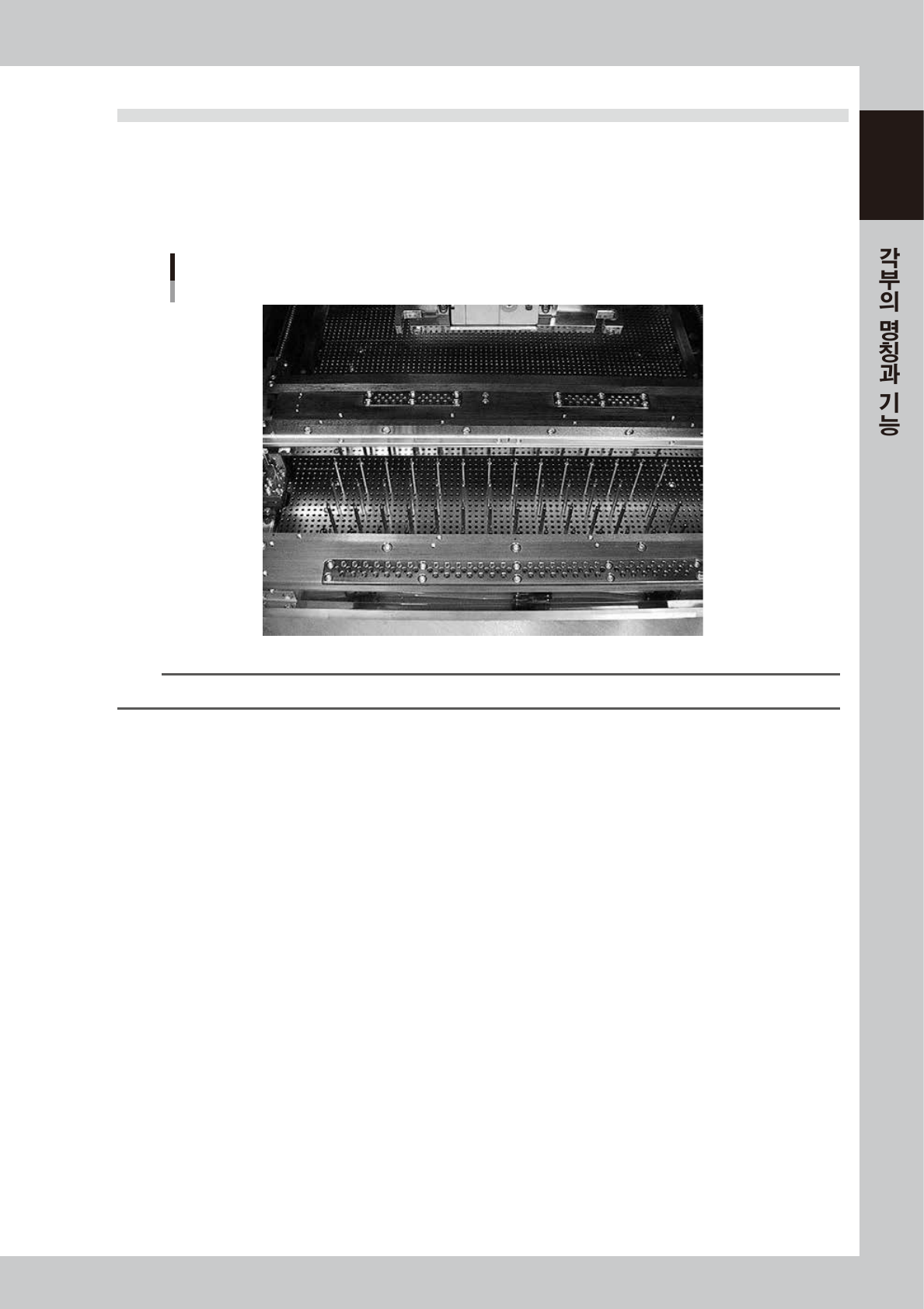

4.2 기판 서포트
인쇄위치에서 기판을 아래 방향에서 지탱하기 위해 , 백업 핀( 매트릭스 핀) 이 마련되어 있습니다.
( 면 받침 지그는 옵션 )
● 백업 핀
백업 핀 사양의 경우는 기판 사이즈나 형상에 따라 삽입식 핀을 푸쉬업 플레이트상에 배치합니다 .
백업 핀
L사이즈 매트릭스 플레이트
67110-N1-10
참고
기판에 따라서 백업핀 배열을 등록해 둘 수 있습니다. ( 제 7 장「3. 백업 핀 배열」을 참조 )
1-12
1

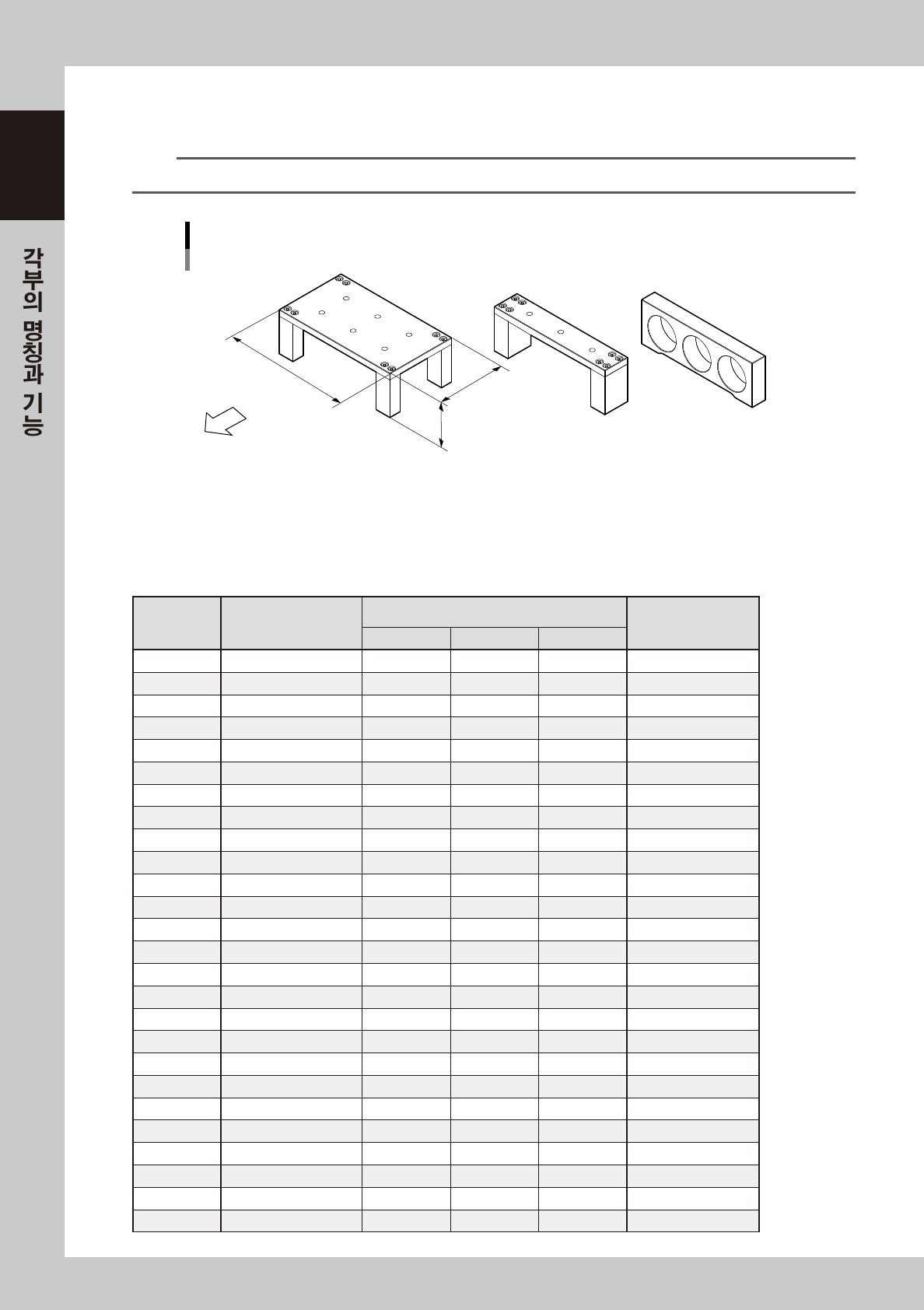

● 면 받침 지그의 편성 ( 옵션 )
생산할 기판 (PCB) 의 너비에 맞춰서 , 매트릭스 플레이트상에 편성해서 세팅합니다 .
n
요점
기판 서포트로서 백업 핀과 면 받침 지그를 병용해서 사용할 수가 있습니다.
면 받침 지그 치수와 편성표
장비 정면
（89mm, 15열） （33mm, 5열） （19mm, 3열）
A B C
W
L : 159mm
H : 55mm
67111-N1- 0 0
다음 표는 기판 사이즈별로 A~C 의 블록을 W 방향으로 몇개를 배치하고 , 몇열의 핀을 병용해서 대응할 것인가
를 나타냅니다 . 아래 표에 따라서 블록 및 핀을 기판 사이즈에 맞춰서 편성해 주십시오 .
■ 면 받침 지그의 편성 일람표
열수 대응 기판사이즈 (W)
면 받침 지그 종류 / 사용개수
핀 병용 ( 열 )
A B C
5 50~52 0 1 0 0
6 52~59 0 0 2 0
7 59~66 0 0 2 1
8 66~73 0 1 1 0
9 73~80 0 1 1 1
10 80~87 0 2 0 0
11 87~94 0 2 0 1
12 94~101 0 1 2 1
13 101~108 0 2 1 0
14 10 8 ~115 0 2 1 1
15 115~122 1 0 0 0
16 122~129 0 2 2 0
17 129~136 0 2 2 1
18 136~143 1 0 1 0
19 143~150 1 0 1 1
20 150~157 1 1 0 0
21 157~164 1 0 2 0
22 164~171 1 0 2 1
23 171~178 1 1 1 0
24 178~185 1 1 1 1
25 185~192 1 1 1 2
26 192~199 1 1 2 0
27 199~206 1 1 2 1
28 206~213 1 2 1 0
29 213~220 1 2 1 1
30 220~227 2 0 0 0
