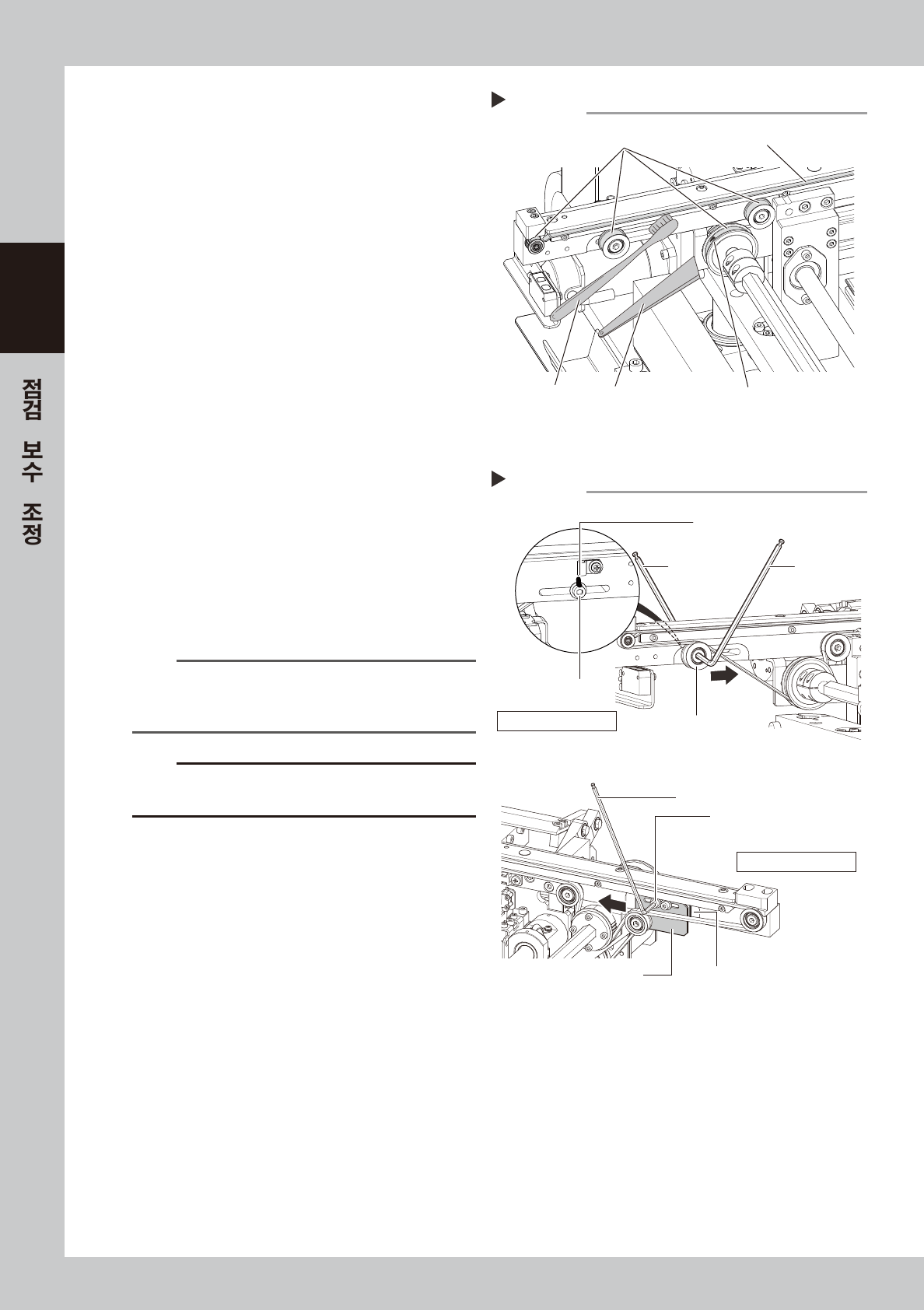

벨트가이드와풀리를청소합니다.

1. 벨트의가이드나센서부등에부착되어있는

벨트의마모가루를버큠ASSY(옵션)로흡

인합니다 .

2.풀리의외주면에벨트의마모가루가부착되어

있을경우는,플라스틱헤라등으로제거해

주십시오 .

3.벨트가이드부에마모가루가들어가있을경

우에는,브러시등으로제거합니다.

57218-N1-10

새로운벨트를장착합니다.

1.새로운벨트를풀리에임시로걸어둡니다.

2.커플링을원위치로되돌리고,볼트를체결합

니다.

3.텐셔너 ( 풀리 ) 를마킹해둔위치까지이동시

키고볼트를체결합니다 .

4.벨트가느슨할경우에는 ,텐셔너의위치를조

정해서벨트에텐션을가합니다 .

3.텐션조정플레이트를마킹한위치까지이동시

켜서볼트를체결합니다 .

4.벨트가느슨할경우에는 ,테션조정플레이트

의위치를조정해서벨트에텐션을가합니다 .

57219-N1-10

요점

반드시 텐션 메타를 사용해서 조절해 주십시오 . 벨트

텐션의 측정방법은 전술의「2.4 컨베이어 벨트의 텐션측정」

을 참조해 주십시오 .

주의

풀리고정볼트의체결토르크는 ,5.5N

•

m 입니다 .

너무심하게조이지않도록주의해주십시오 .

벨트의장착상태를확인합니다 .

1. 비상정지를해제합니다 .

2. [ 장치 ]-「컨베이어」탭의[ 기판반입 ],

[ 기판반출 ] 버튼으로기판을반송시켜서동작

상태를확인해주십시오 .

3. 모터풀리의슬립및벨트의회전이불규칙하

거나 ,늘어짐이심할경우는 ,텐셔너 ( 풀리 )

의위치를조정하고 ,재차기판을반송시켜서

확인해주십시오 .

마스크가이드플레이트를원상태로

장착합니다 .

육각렌치 (3mm) 로마스크가이드플레이트를컨

베이어에장착합니다 .( 볼트4 개 )

Step 5

풀리 외주면

벨트 가이드

가이드・풀리의 청소

플라스틱 헤라

브러시

벨트의 마모가루가

부착되어 있는 상태

Step 6

체결 토르크 ：5.5N・m

텐셔너(풀리)고정볼트

마킹

육각렌치

(4mm)

육각렌치

(5mm)

텐셔너(풀리)

마킹

텐션 조정 플레이트

고정볼트

텐션 조정 플레이트

육각렌치 (3mm)

벨트에 텐션을 건다

체결 토르크 ：5.5N・m

 제 3 장 급유개소일람

 1. 급유툴

•

구리스 3-1

1.1 적용구리스 3-1

1.2 구리스건 3-1

 2. 급유개소일람 3-2

2.1 X,Y,Z 축부 3-2

2.1.1 X1 축 ,X2 축 3-2

2.1.2 Y 축  3-3

2.1.3 Z 축  3-4

2.2 인쇄헤드부 3-5

2.2.1 SY 축  3-5

2.2.2 SZ 축  3-5

2.3 컨베이어유니트부 3-6

2.3.1 PU 축  3-6

2.3.2 MX 축  3-6

2.3.3 W 축 ( 컨베이어자동폭 ) 3-7

2.4 인식장치부 3-8

2.4.1 CX 축  3-8

2.5 흡인블로워유니트부 3-9

2.5.1 블로워호스가이드 3-9

2.6 클리닝유니트부 3-9

3-1

 1.급유툴

•

구리스

각부의급유개소와주기및작업방법에대해서설명합니다 .

요점

구리스의 취급 방법에 대해서는 , 본서 권두의「안전의 길잡이」를 참조해 주십시오 .

1.1 적용구리스

급유에 사용하는 구리스는 , 반드시 야마하 지정 구리스를 사용해 주십시오 .

█



지정 구리스

구리스 명칭 : GREASE PACK(NSL)

부품번호 : K48-M3856-00X

주의

지정외의구리스를사용하면 ,장비가손상될경우가있습니다 .

1.2 구리스건

구리스 급유에 사용하는 구리스 건은 , 급유개소에 따라서 3 종류의 선단 노즐을 바꿔 끼워서 사용합니다.

급유지시에 따라서 선단 노즐을 변경해 주십시오 .

구리스 건

30° 굽은타입 노즐

표준 노즐

여기에서 선단노즐을

바꿔 끼운다

플렉시블 타입 노즐

30°

선단부 외경 φ14

선단부 외경 φ10

선단부 외경 φ5

57300-N1-00

주의

노즐은사용하는구리스별로각각준비해주십시오 .특성이다른구리스를혼합해서사용하면 ,장비의성능에영향을미칠우려

가있습니다 .
