3.3 ブロックの 取り付け・取 り外し手順 Page 3-14 INTF-J -OME03-A01-0 3 3.3.4 紙 / エンボス共用ブロックの取り 外し方 (8 mm テープフィーダ ーのとき ) 1. 精密マイナスドライバー  などで、ブロ ックの前側を起こし、取り外す。 INTF-2 65P 1 INTF-1 18E

100%1 / 178

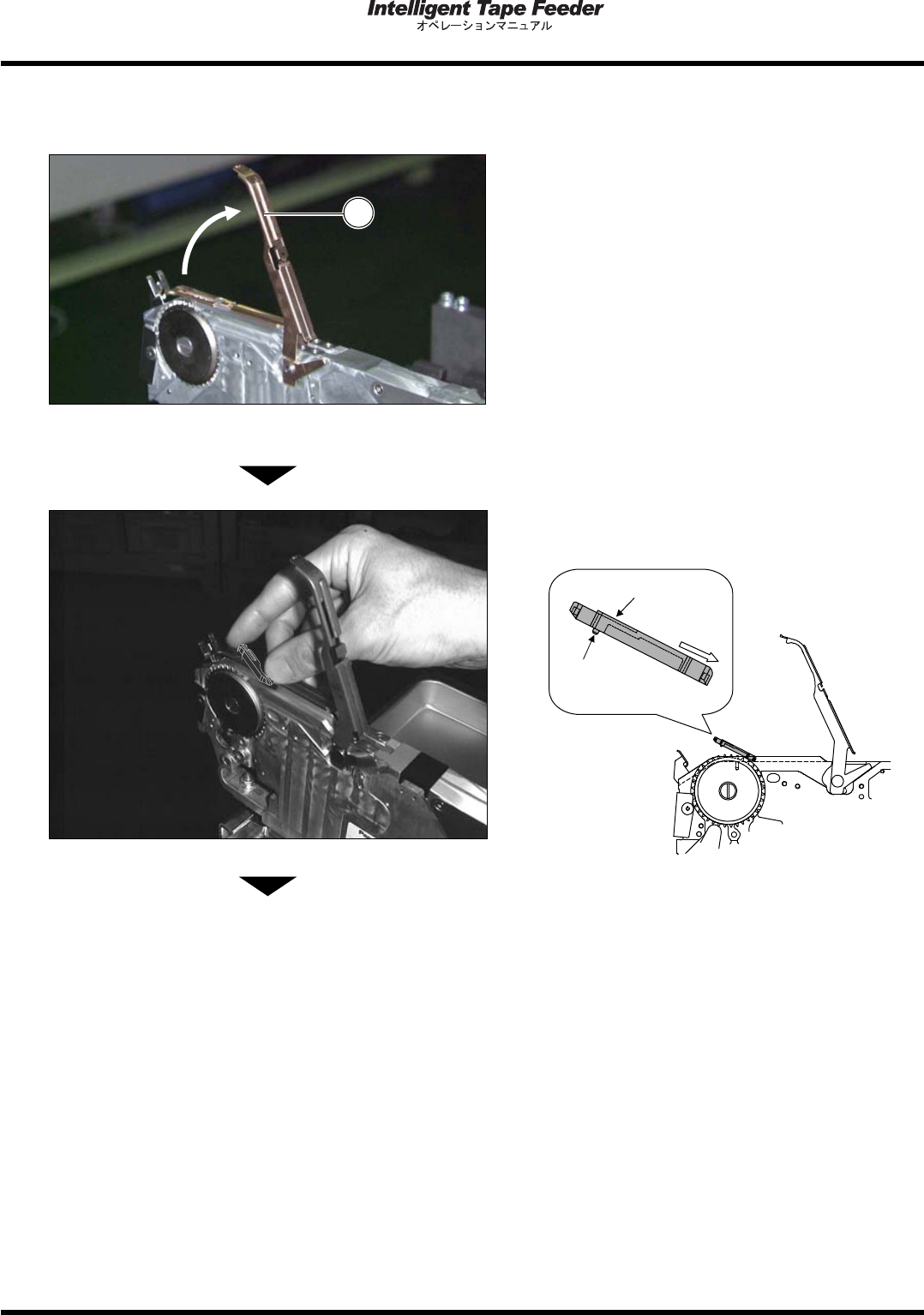

3.3
ブロックの取り付け・取り外し手順
INTF-J-OME03-A01-03 Page 3-13
6.
ブロックの取り付け状態を確認する。
<OK
の場合
>
No.
状態
カバーの三角刻印の中央とブロックの
ライン刻印が一致している。
ブロックの浮きがない。
<NG
の場合
>
No.
状態
カバーの三角刻印の中央とブロックの
ライン刻印がずれている。
ブロックの浮きがある。
INTF-261P
2
INTF-260P
2
INTF-259P
1
2
2
INTF-263P
2
INTF-262P
1
2
INTF-264P
2
3.3
ブロックの取り付け・取り外し手順
Page 3-14
INTF-J-OME03-A01-03
3.3.4
紙
/
エンボス共用ブロックの取り外し方
(8 mm
テープフィーダ
ーのとき
)
1.
精密マイナスドライバー
などで、ブロ
ックの前側を起こし、取り外す。
INTF-265P
1
INTF-118E
3.3
ブロックの取り付け・取り外し手順
INTF-J-OME03-A01-03 Page 3-15
3.3.5
紙用ブロックの取り付け方
(8 mm
テープフィーダーのとき
)
1.
フィーダーのテープ押さえカバー
を開
く。
2.
下図のように突起を下向きにして、フィ
ーダーの溝にブロックを挿入する。
へこみ
突起
次ページへ
INTF-088P
INTF-043P
1
