4.1 送りピッチ変更の調整 Page 4-4 INTF-J-OME04-A01-02 24 mm/32 mm テープフィーダ お願い 送りピッチ変更プレートが斜めに傾いたまま固定しないようご注意ください。 名称 テープ押さえカバー 送りピッチ変更プレート 送りピッチ目盛 設定送りピッチプレート基準面 固定ビス 1. テープ押さえカバーブロックの送りピッ チ変更プレート固定ビス を緩める。 次ページへ お知ら…
4.1
送りピッチ変更の調整
INTF-J-OME04-A01-02 Page 4-3

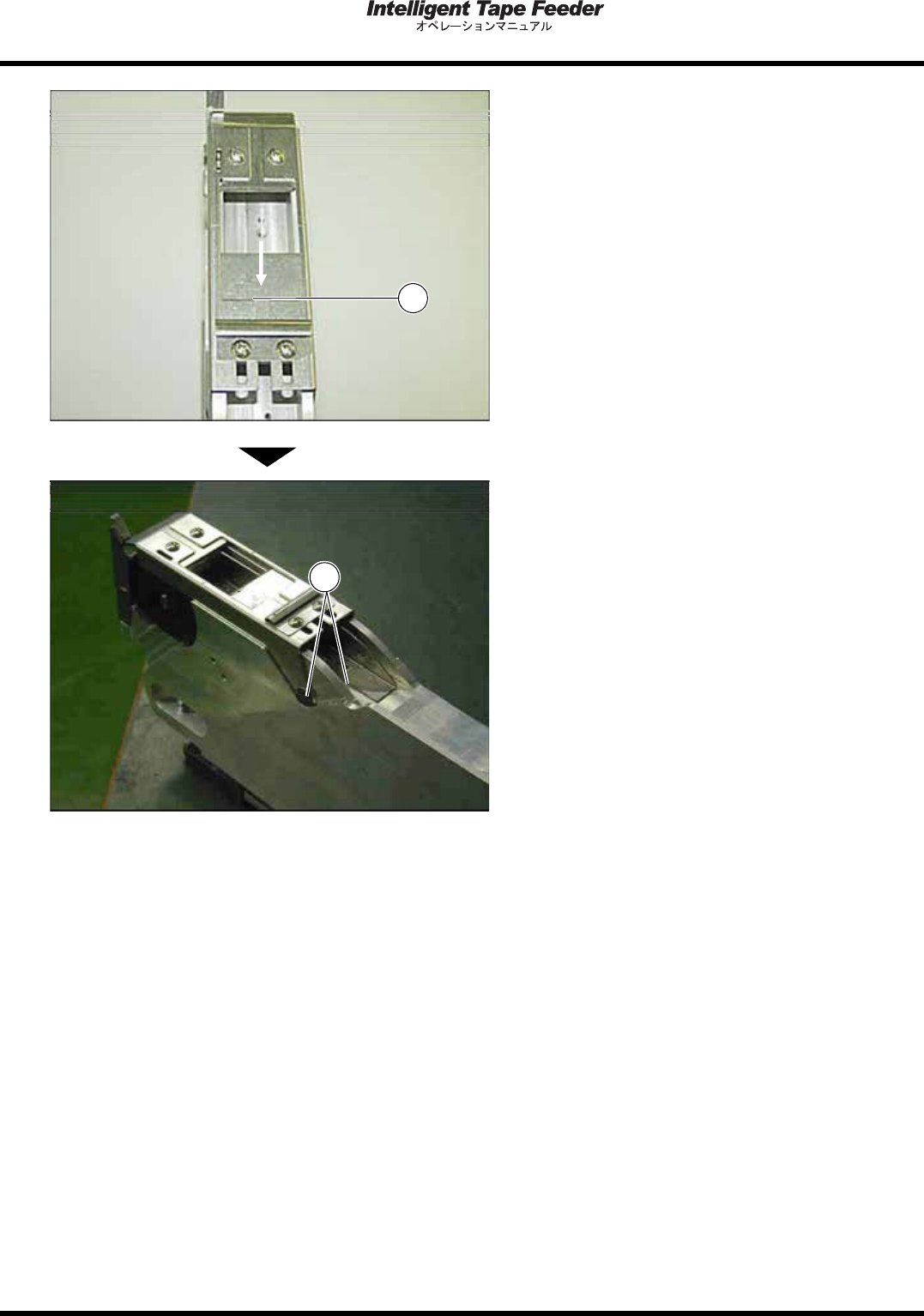

1.
テープ押さえカバーブロックの送りピッ
チ変更プレート固定ビス
を緩める。
2.
送りピッチ変更プレートを移動させ、設
定する送りピッチの数字の下部にある目
盛を設定送りピッチプレート基準面
に
合わせる。
3.
送りピッチ変更プレート固定ビス
を締
めて送りピッチ変更プレートを固定す
る。
ドライバーは、
#1
を使用してください。
締め付けトルクの目安は
40 Ncm
です。
送りピッチ変更プレートの内寸、外寸が完全に
一致するわけではありませんので、斜めに傾か
ないように固定してください。
吸着位置の部品（空ポケット）全体がピッチ
変更プレート先端から完全に出ていることを
確認してください。
*
次吸着部品が送りピッチ変更プレートの下
に隠れていることを確認してください。
INTF-091P
5
INTF-091P
5
INTF-049P
4
フィーダ
前方
吸着部品
次吸着部品
4.1
送りピッチ変更の調整
Page 4-4
INTF-J-OME04-A01-02
24 mm/32 mm
テープフィーダ
お願い
送りピッチ変更プレートが斜めに傾いたまま固定しないようご注意ください。
名称
テープ押さえカバー
送りピッチ変更プレート
送りピッチ目盛
設定送りピッチプレート基準面
固定ビス
1.
テープ押さえカバーブロックの送りピッ
チ変更プレート固定ビス
を緩める。
次ページへ
お知らせ
44 mm/56 mm, 72 mm
テープフィーダ送りピッチ変更プレート調整方法は、
24 mm/
32 mm
テープフィーダと同じ手順で行ってください。
INTF-050P
INTF-136P
1
2
3
4
5
INTF-136P
5
4.1
送りピッチ変更の調整
INTF-J-OME04-A01-02 Page 4-5
2.
送りピッチ変更プレートを移動させ、設
定する送りピッチの数字の下部にある目
盛を設定送りピッチプレート基準面
に
合わせる。
3.
送りピッチ変更プレート固定ビス
を締
めて送りピッチ変更プレートを固定す
る。
ドライバーは、
#1
を使用してください。
締め付けトルクの目安は
40 Ncm
です。
送りピッチ変更プレートの内寸、外寸が完全に
一致するわけではありませんので、斜めに傾か
ないように固定してください。
INTF-137P
4
INTF-136P
5
