2.2 テープのセット Page 2-44 INTF-J-OME02-A01-06 4. カバーテープとキャリアテープをテープ 押さえカバーの下まで通し、 カバーテープ をテープ押さえカバーの吸着部 に通す。 5. キャリアテープの送り穴をスプロケット のピン に噛み合わせる。 スプロケットのピンはキャリアテー プより上 に出してください。 キャリアテープはクリック 先端より出して ください。 6. キャリアテープを…
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-43
3.
キャリアテープ
をテープ挿入口
よりテ
ープ押さえカバーまで通す。
補助テープは必ず剥がしてください。接着剤
がギア、ローラに付着しトラブルの原因にな
ります。
空ポケットを
50 mm
以上設けてください。
カバーテープをキャリアテープの下側方向に
先端から約
300mm
程度折り曲げておいてく
ださい。
(
継目検出センサー付きフィーダーを使用する場合
)
継目検出センサー付きフィーダーでは、センサー部にもテープを通す必要があります。
キャリアテープ
を継目検出センサー
とテ
ープガイド
の間に渡すように通す。
次ページへ
INTF-110P
1
2
INTF-071J
INTF-111P
1
2
3
INTF-072E
1
2
3
2.2
テープのセット
Page 2-44 INTF-J-OME02-A01-06
4.
カバーテープとキャリアテープをテープ
押さえカバーの下まで通し、カバーテープ
をテープ押さえカバーの吸着部
に通す。
5.
キャリアテープの送り穴をスプロケット
のピン
に噛み合わせる。
スプロケットのピンはキャリアテープより上
に出してください。
キャリアテープはクリック
先端より出して
ください。
6.
キャリアテープを前後に動かして左右の
回転角を合わせる。
電源
OFF
の状態でテープをセットし、スプロ
ケット
L
、
R
の回転角を合わせてください。
電源
OFF
の状態では、スプロケットは
L
、
R
とも自由に回せます。
名称
スプロケット
(L)
スプロケット
(R)
次ページへ
INTF-114P
INTF-105P
2
1
INTF-112P
1
INTF-113P
1
2
出す
2
1
INTF-108P
1
2
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-45

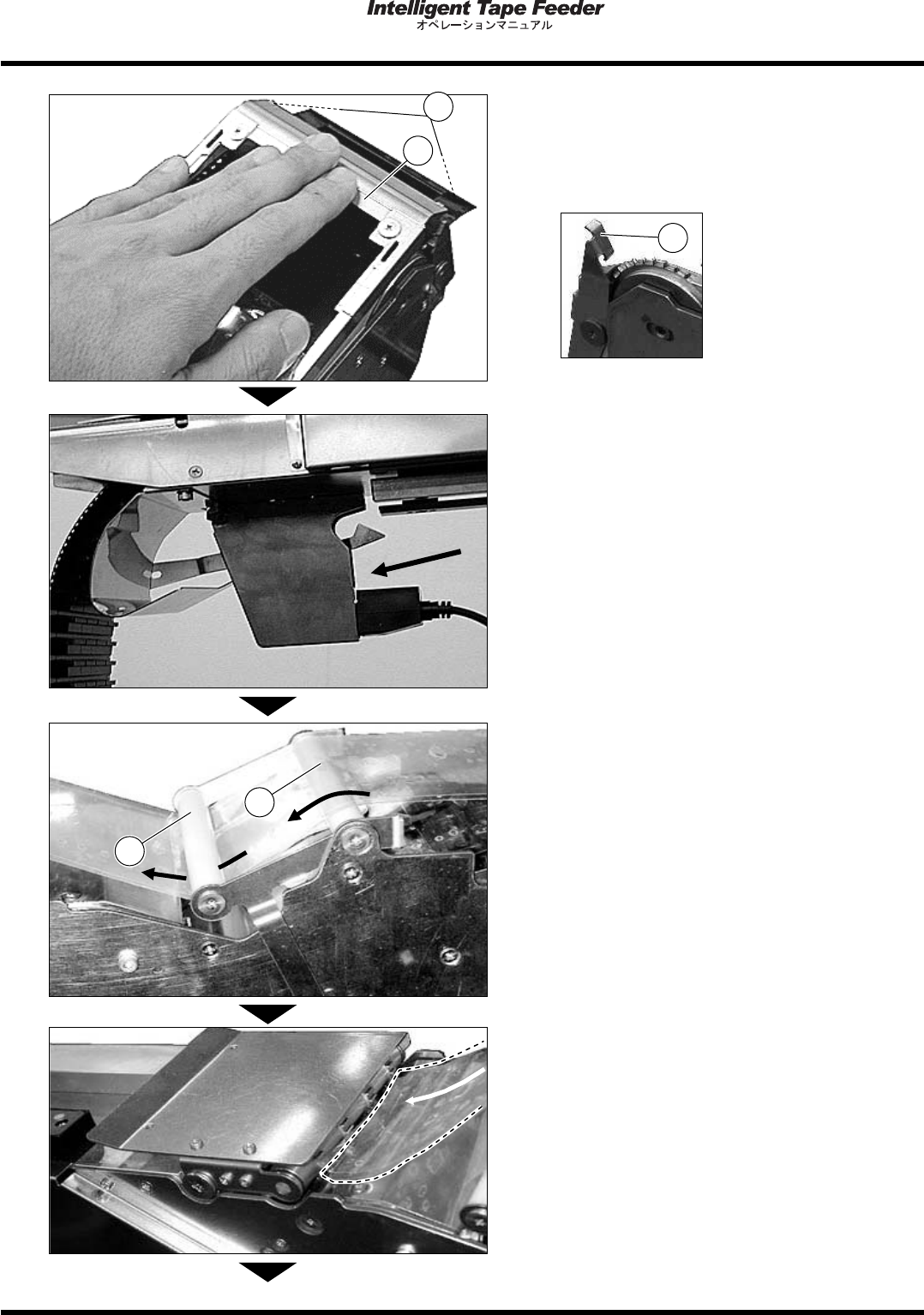

7.
テープ押さえカバー
を閉じ、クリック
で固定する。
クリック
で確実に固定してください。
8.
テープフィーダーの電源コードを接続す
る。
9.
カバーテープをテンションローラー
の上
とテンションローラー
の下に通し、カバ
ーテープの端を引き込みローラーギア挿
入口
に当てる。
カバーテープにねじれや、結び目が無いこと
を確認してください。
次ページへ
INTF-108P
2
INTF-117P
2
1
INTF-118P
INTF-116P
INTF-115P
1
2
