3.1 ブロックの 取り付け準備 Pa ge 3- 2 INTF-J -OME03-A01-0 3 3. 3.1 ブロックの取 り付け準備 8 mm 薄型シングルフィーダ ー / 8 mm テープフィーダーは、 ブロックの取 り付け・取り 外しに より、 1 本のフィーダーで紙 ・エンボスの 共有化ができ ます。 テープリール取 り付け前に、 ブロックの選 定および、取り付け を行ってくだ さい。 1. 8 mm 薄型シングルフィーダー…
INTF-J-OME03-A01-03 Page 3-1
3. (8 mm
用
)
ブロックのセット
この章では、
8 mm
薄型シングルフィーダーとダブルテープフィーダに
8 mm
用ブロッ
クを取り付ける準備・方法について説明します。
3.1
ブロックの取り付け準備
Page 3-2
INTF-J-OME03-A01-03
3.
3.1
ブロックの取り付け準備
8 mm
薄型シングルフィーダー
/ 8 mm
テープフィーダーは、ブロックの取り付け・取り外しに
より、
1
本のフィーダーで紙・エンボスの共有化ができます。
テープリール取り付け前に、ブロックの選定および、取り付けを行ってください。
1. 8 mm
薄型シングルフィーダー
/ 8 mm
テープフィーダーには、納品時、テープの搬
送通路に紙
/
エンボス共用ブロックが取り付けられています。
ブロックタイプ
紙
/
エンボス共用
ブロック
紙用ブロック
エンボス用ブロック
(L
型
)
エンボス用ブロック
INTF-113E
INTF-074E
INTF-059E
INTF-058E
紙
/
エンボス共用ブロックには、マグネットが付いています。
8 mm
薄型シングルフィーダーは、紙
/
エンボス共用ブロックだけを使用できます。
2.
取り付けるテープリールが紙テープかエンボステープかを確認する。
<
紙テープを使用する場合
>
紙
/
エンボス共用ブロックを
(
3.3.1
紙
/
エンボス共用ブロックの取り付け方
(8mm
薄型シン
グルフィーダーのとき
)
、
3.3.3
紙
/
エンボス共用ブロックの取り付け方
(8 mm
テープフィーダー
のとき
))
にしたがって取り付ける。または、紙用ブロックを
(
3.3.5
紙用ブロックの取り
付け方
(8 mm
テープフィーダーのとき
))
にしたがって取り付ける。
<
エンボステープを使用する場合
>
紙
/
エンボス共用ブロックを
(
3.3.1
紙
/
エンボス共用ブロックの取り付け方
(8mm
薄型シン
グルフィーダーのとき
)
、
3.3.3
紙
/
エンボス共用ブロックの取り付け方
(8 mm
テープフィーダー
のとき
))
にしたがって取り付ける。テープ幅が規格より小さく、走路の溝にテープが脱線する
場合や、チップがマグネットに付着せず、テープポケットとチップのすきまが大きくどうしても
チップが暴れる場合には、エンボス用ブロック、エンボス用ブロック
(L
型
)
により、改善が図
れる場合があります。
“
エンボステープを使用する場合の適合ブロック
”
を参照の上、適合する
ブロックを選んでください。また、取り付け手順は
(
3.3.7
エンボス用ブロックの取り付け
方
(8 mm
テープフィーダーのとき
))
にしたがってください。
3.1
ブロックの取り付け準備
INTF-J-OME03-A01-03 Page 3-3

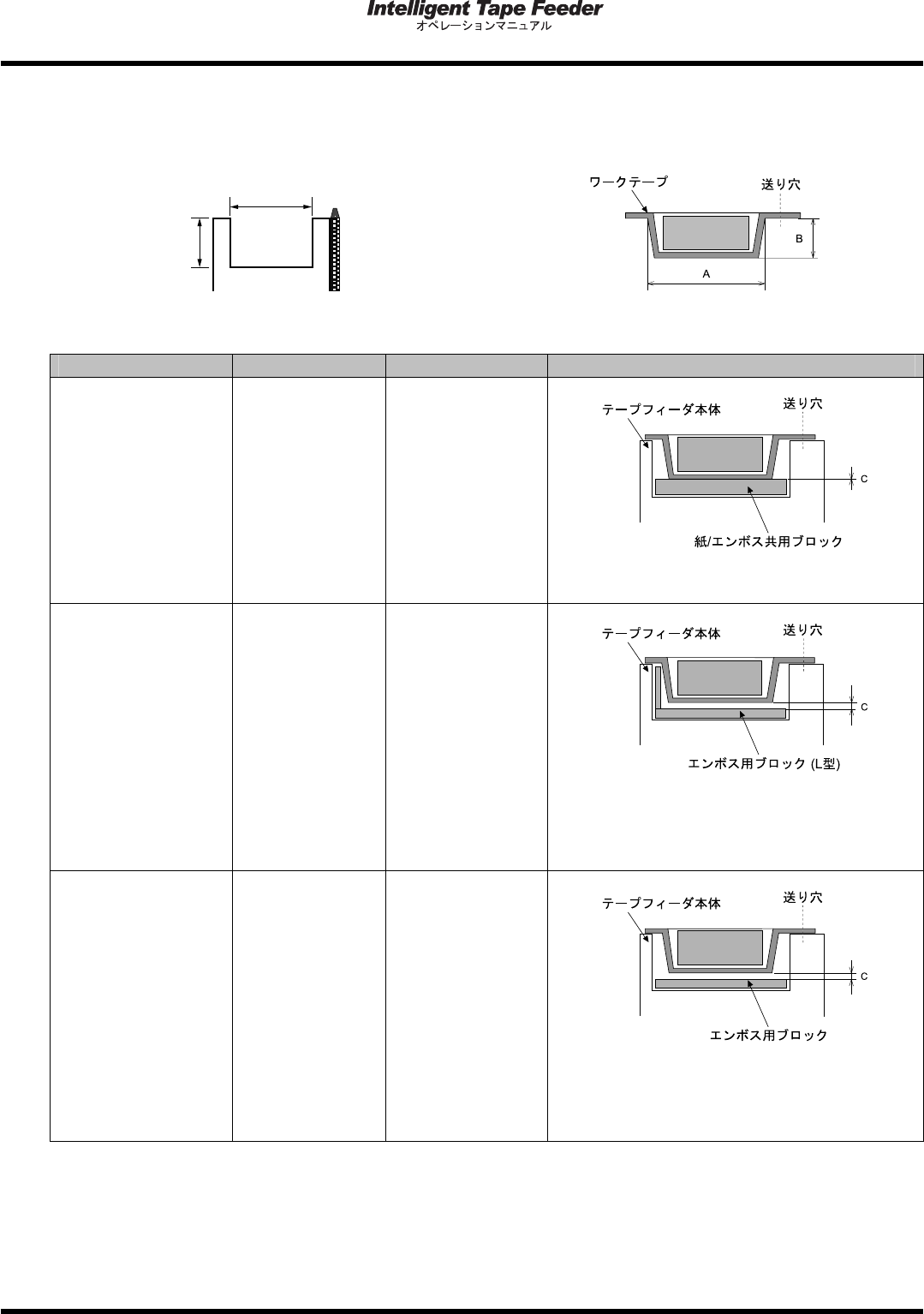

エンボステープを使用する場合の適合ブロック
フィーダー形状
ブロック取り付け前の状態
4.7 mm
3.5 mm
INTF-005E
INTF-109J
ブロックタイプ
A
のサイズ
B
のサイズ
適合ブロック
紙
/
エンボス共用
ブロック
0 mm ~ 4.6 mm 0 mm ~ 1.2 mm
INTF-112J
C
のサイズは
0 mm
です。
エンボス用ブロック
(L
型
)
0 mm ~ 3.2 mm 0 mm ~ 1.3 mm
INTF-111J
テープの支えの面積が拡大し、振動が軽減され
ることがあります。また、ワークテープの脱線
防止もできます。
エンボス用ブロック
3.2 mm ~ 4.6 mm 1.2 mm ~ 1.3 mm
INTF-110J
C
のサイズが
0.1 mm ~ 0.2 mm
となり、ワーク
が微少チップの場合、振動が軽減されることが
あります。
