3.3 ブロックの 取り付け・取 り外し手順 Pa ge 3- 6 INTF-J -OME03-A01-0 3 3.3 ブロックの取 り付け・取り外し手 順 3.3.1 紙 / エンボス共用ブロックの取り 付け方 (8 mm 薄型シングルフ ィーダーのとき ) 1. レバー①を押し下げたままの状態にす る。  以下の手順はレ バーを押し下 げた状態で行 い ます。 2. ブロック②の右側端部をフレームの溝に 挿入し、矢印Ａ方向へ押し込…

100%1 / 178
3.2
紙
/
エンボス共用ブロックの各部名称、取り付け時の注意
INTF-J-OME03-A01-03 Page 3-5
3.2
紙
/
エンボス共用ブロックの各部名称、取り付け時の注意
3.2.1
各部名称
No.
名称
内容
矢印刻印
ブロックの方向を示します。
この矢印刻印がある方が前側です。
ライン刻印
ブロックの取り付け位置の確認に用います。
位置決めピン
フィーダーのフレームの位置決め穴に勘合します。
3.2.2
取り付け時の注意
INTF-251P INTF-252P
OK NG
お願い
8 mm
薄型シングルフィーダー
/ 8 mm
テープフィーダーに取り付けの際、ブロック
の前後の端以外は、押さないでください。
INTF-250P
1
3
2
○
×
○
3.3
ブロックの取り付け・取り外し手順
Page 3-6
INTF-J-OME03-A01-03
3.3
ブロックの取り付け・取り外し手順
3.3.1
紙
/
エンボス共用ブロックの取り付け方
(8 mm
薄型シングルフ
ィーダーのとき
)
1.
レバー①を押し下げたままの状態にす
る。
以下の手順はレバーを押し下げた状態で行い
ます。
2.
ブロック②の右側端部をフレームの溝に
挿入し、矢印Ａ方向へ押し込む。
3.
テープ押さえカバー③の吸着位置線④と
ブロックの吸着位置線⑤が一致するまで
ブロック②を押し込む。
お知らせ
8 mm
薄型シングルフィーダーと
8 mm
テープフィーダーでは着脱手順が異なりま
す。
( 3.3.3
～
3.3.8
の
8 mm
テープフィーダーのブロックの取り付け、取り外し
手順
)
を参照ください。
INTF-090P
2
A
INTF-090P
3
4
5
2
INTF-090P
1
3.3
ブロックの取り付け・取り外し手順
INTF-J-OME03-A01-03 Page 3-7

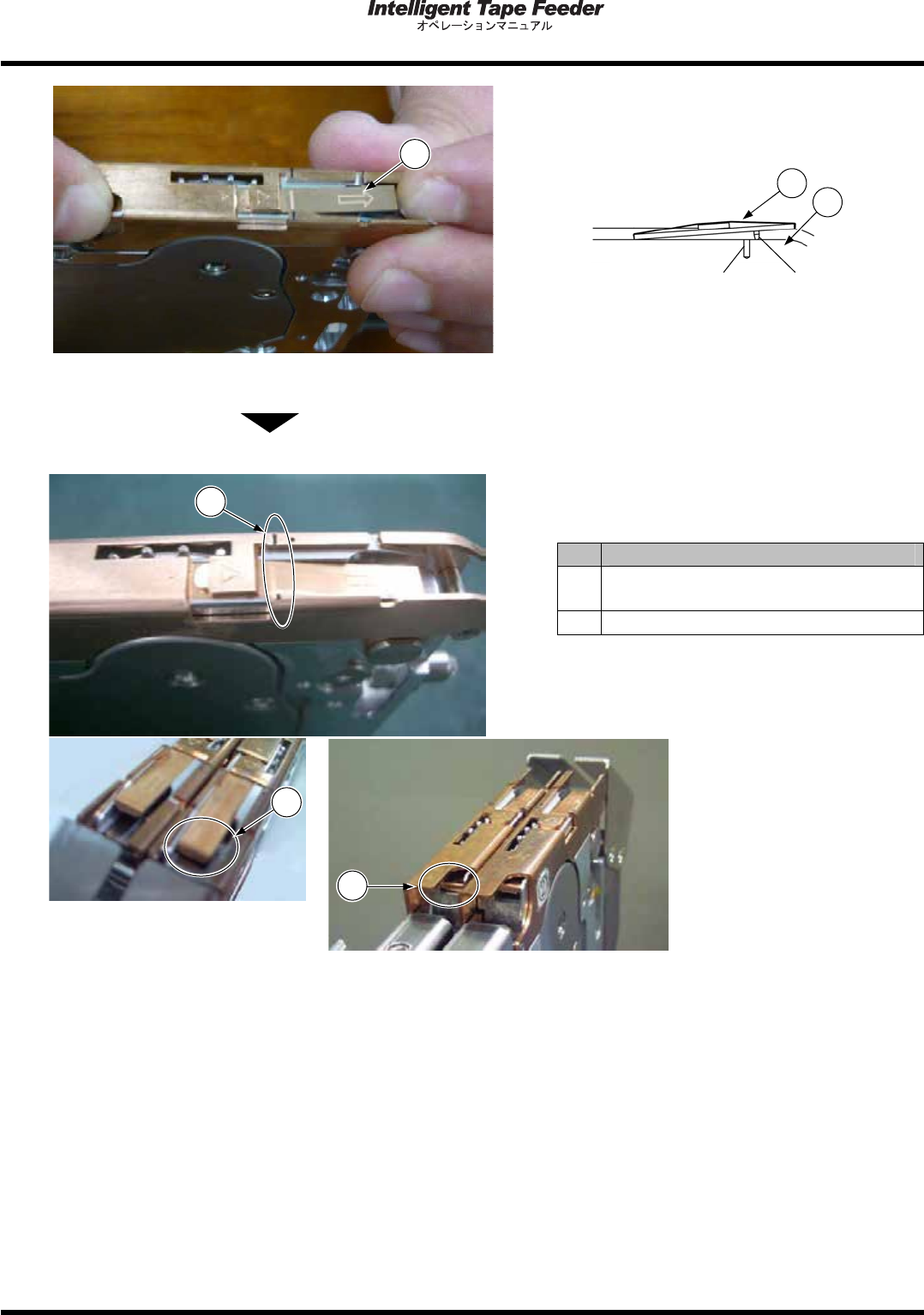

4.
ブロック②の左右端部を指で左右に少し
動かしながらフレーム⑥の位置決め穴と
ブロック②のピンが勘合するように誘導
する。
5.
ブロックの取り付け状態を確認する。
<OK
の場合
>
No.
状態
カバーのラインとブロックのラインが
一致している。
ブロックの浮きがない。
INTF-261P
2
INTF-260P
2
INTF-090P
INTF-090P
INTF
-
259P
1
6
2
2
ピン
位置決め穴
