3.3 ブロックの 取り付け・取 り外し手順 INTF- J-OME03-A01- 03 P age 3-15 3.3.5 紙用ブロックの取り付け方 (8 mm テープフィーダーのとき ) 1. フィーダーのテープ押さえカバー を開 く。 2. 下図のように突起を下向きにして、フィ ーダーの溝にブロックを挿入する。 へこみ 突起 次ページへ INTF-0 88P INTF-0 43P 1
3.3
ブロックの取り付け・取り外し手順
Page 3-14
INTF-J-OME03-A01-03
3.3.4
紙
/
エンボス共用ブロックの取り外し方
(8 mm
テープフィーダ
ーのとき
)
1.
精密マイナスドライバー
などで、ブロ
ックの前側を起こし、取り外す。
INTF-265P
1
INTF-118E
3.3
ブロックの取り付け・取り外し手順
INTF-J-OME03-A01-03 Page 3-15
3.3.5
紙用ブロックの取り付け方
(8 mm
テープフィーダーのとき
)
1.
フィーダーのテープ押さえカバー
を開
く。
2.
下図のように突起を下向きにして、フィ
ーダーの溝にブロックを挿入する。
へこみ
突起
次ページへ
INTF-088P
INTF-043P
1
3.3
ブロックの取り付け・取り外し手順
Page 3-16
INTF-J-OME03-A01-03

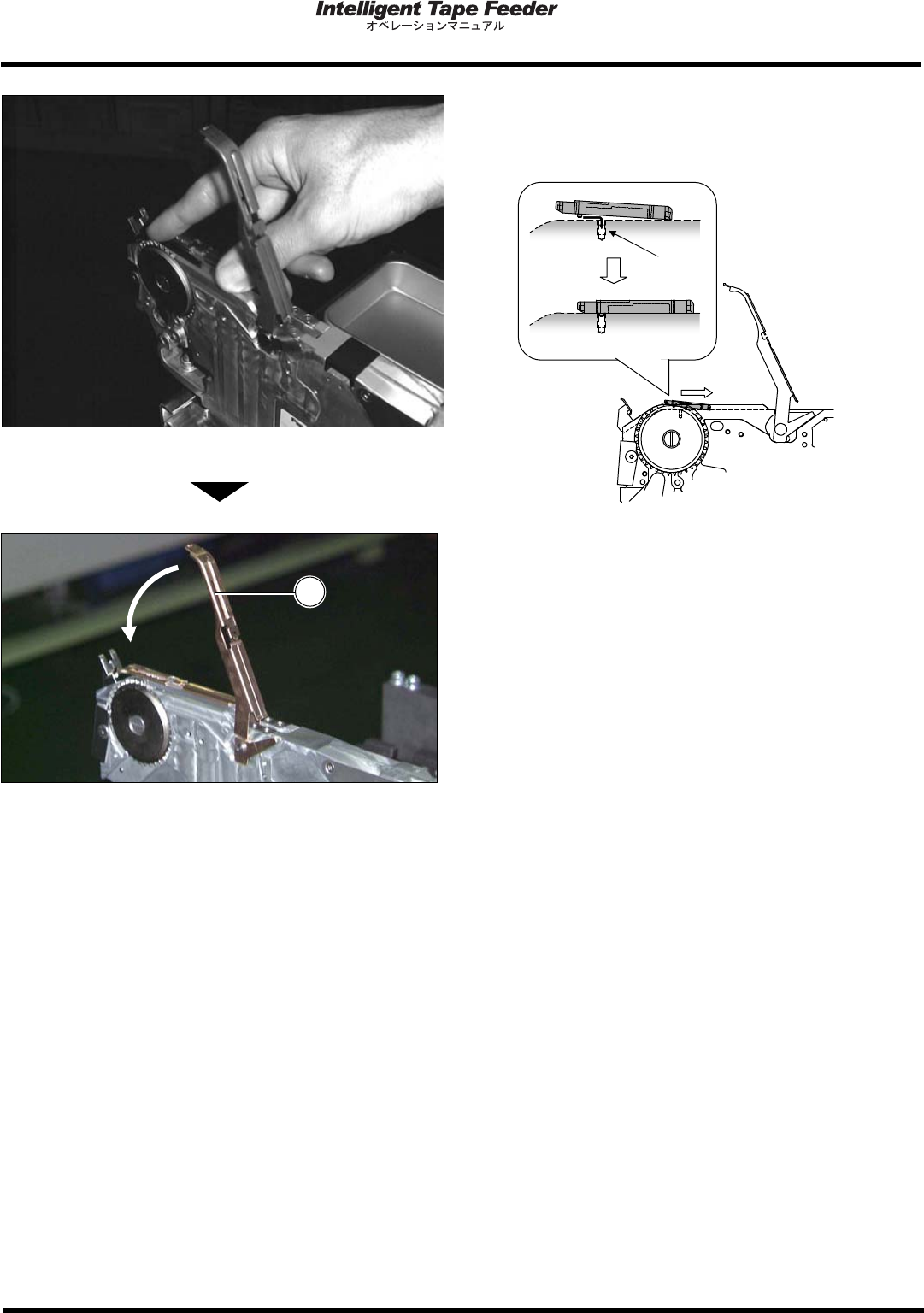

3.
溝に押し込みながら、ブロックを図の方
向に滑らせ、裏面の突起をフィーダーフ
レームのネジ穴にはめ込む。
ネジ穴
4.
テープ押さえカバー
を押さえて閉じ
る。
INTF-089P
INTF-043P
1
