2.2 テープのセット INTF-J-OME02-A01-06 Page 2-47 2.2.6 テープの取り外し方 8mm 薄型シングルフィーダー 専用アタッチメントにテープフィー ダーが２本取り付いているとき は、 順次以下の手順 2 ～ 5 を 実施して下さい。 1. 専用アタツチメントのレバー①を押し上 げ、１／２程度スライドさせる。 電源コードは接続しません。 2. 引き込みレバー②を押し下げた状態で、 カ バーテープを…
2.2
テープのセット
Page 2-46 INTF-J-OME02-A01-06

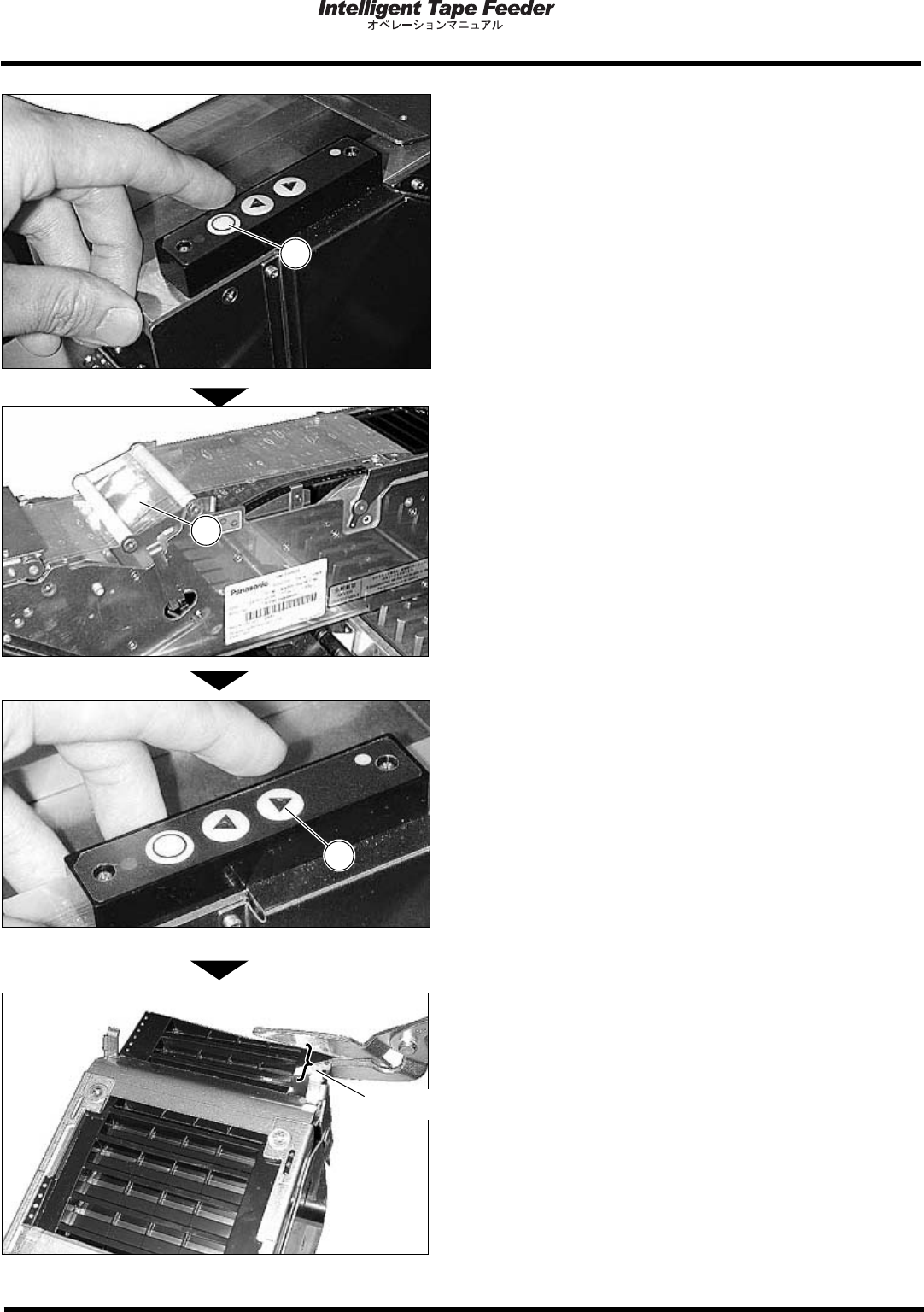

10.
カバーテープ引き込み用スイッチ
を押
し、カバーテープ
が張るまで巻き取る。
11.
最初のチップが出てくるまでテープ搬送
(
正転
)
用スイッチ
を押す。
12.
余分なキャリアテープを、フレーム先端よ
り
20 mm
程度の位置で切る。
テープ先端を片手で持ちながら切り、余分な
テープは供給部のスロット部の上に落とさな
いでください。
INTF-119P
1
INTF-120P
2
INTF-122P
20 mm
INTF-121P
3
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-47

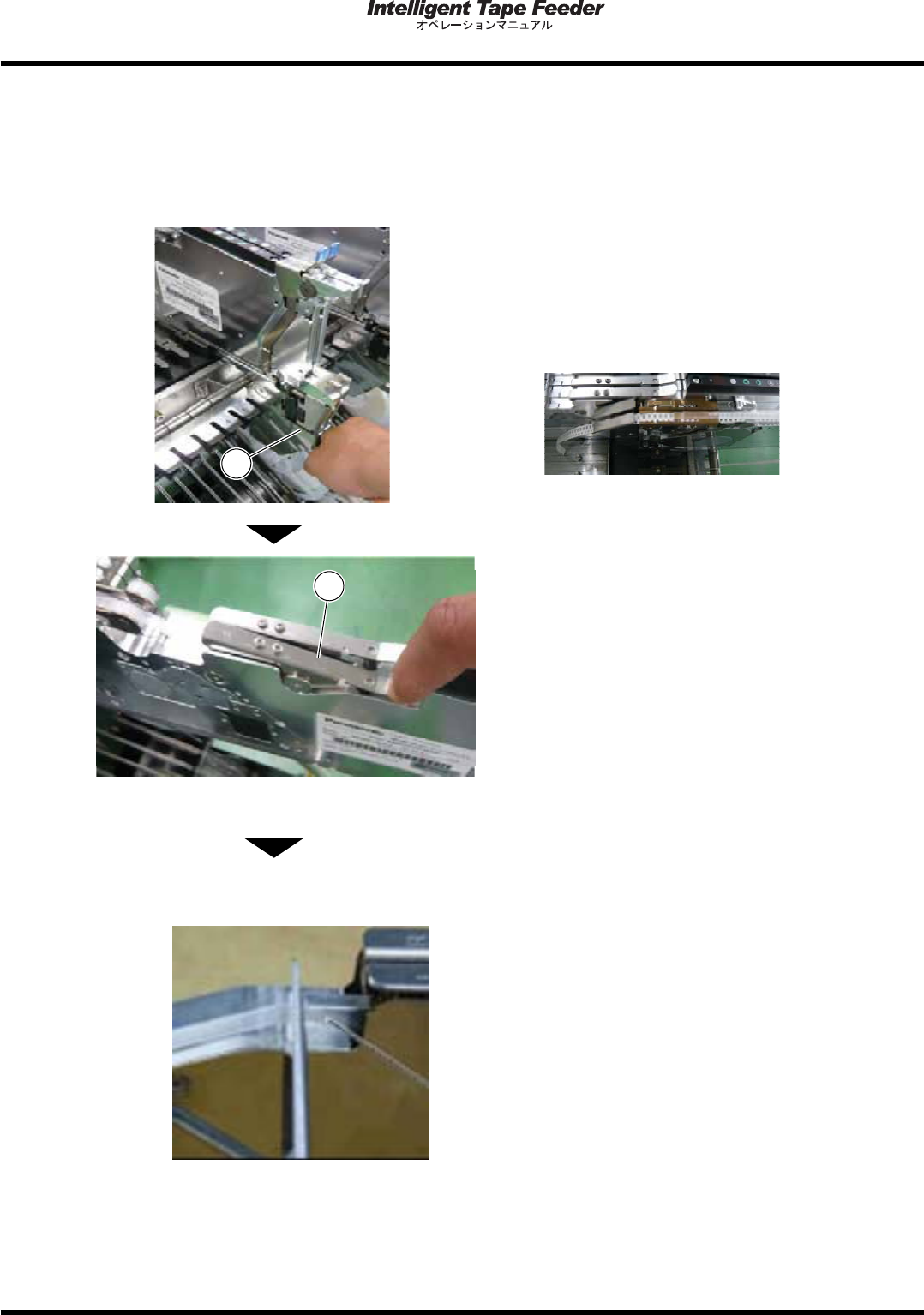

2.2.6
テープの取り外し方
8mm
薄型シングルフィーダー
専用アタッチメントにテープフィーダーが２本取り付いているときは、順次以下の手順
2
～
5
を
実施して下さい。
1.
専用アタツチメントのレバー①を押し上
げ、１／２程度スライドさせる。
電源コードは接続しません。
2.
引き込みレバー②を押し下げた状態で、カ
バーテープを
5 cm
程度引き出す。
3.
ハサミでカバーテープを引き込みローラ
ーギア付近で切る。
INTF-012P
1
INTF-012P
INTF-012P
2
INTF-012P
2.2
テープのセット
Page 2-48 INTF-J-OME02-A01-06

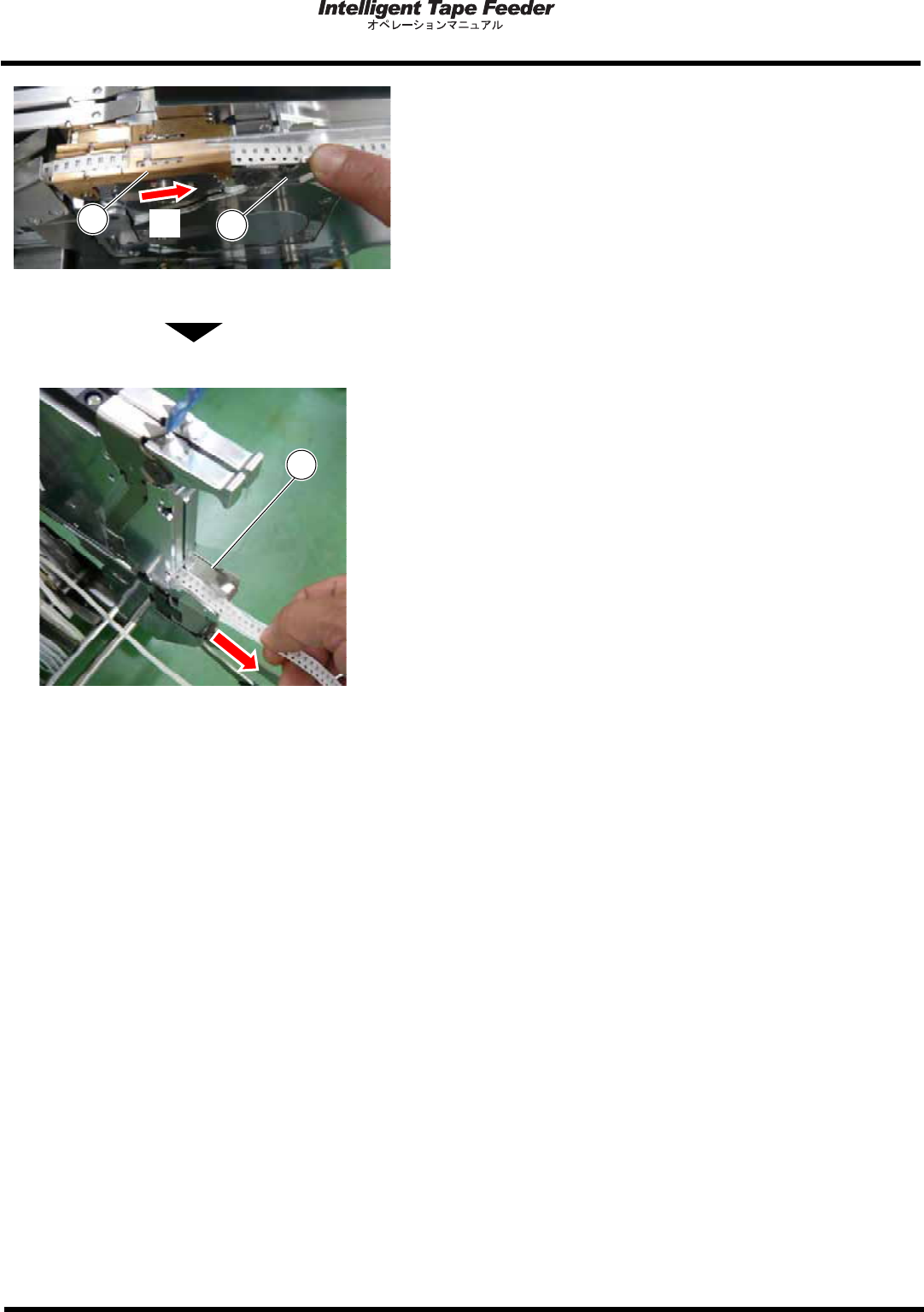

4.
クリック④を押し下げ、カバーテープとキ
ャリアテープを矢印
A
方向へ引き抜きテー
プ押さえカバー③の中から取り出す。
ポケット内に残っているチップは、必ず取り
除いてください。
5.
テープフィーダー後方にある、テープ挿入
口⑤より、テープを後方へ引き抜く。
INTF-012P
5
INTF-012P
3
4
A
