3.3 ブロックの 取り付け・取 り外し手順 Page 3-16 INTF-J -OME03-A01-0 3 3. 溝に押し込みながら、ブロックを図の方 向に滑らせ、裏面の突起をフィーダーフ レームのネジ穴にはめ込む。 ネジ穴 4. テープ押さえカバー を押さえて閉じ る。 INTF-0 89P INTF-0 43P 1
3.3
ブロックの取り付け・取り外し手順
INTF-J-OME03-A01-03 Page 3-15
3.3.5
紙用ブロックの取り付け方
(8 mm
テープフィーダーのとき
)
1.
フィーダーのテープ押さえカバー
を開
く。
2.
下図のように突起を下向きにして、フィ
ーダーの溝にブロックを挿入する。
へこみ
突起
次ページへ
INTF-088P
INTF-043P
1
3.3
ブロックの取り付け・取り外し手順
Page 3-16
INTF-J-OME03-A01-03
3.
溝に押し込みながら、ブロックを図の方
向に滑らせ、裏面の突起をフィーダーフ
レームのネジ穴にはめ込む。
ネジ穴
4.
テープ押さえカバー
を押さえて閉じ
る。
INTF-089P
INTF-043P
1
3.3
ブロックの取り付け・取り外し手順
INTF-J-OME03-A01-03 Page 3-17
3.3.6
紙用ブロックの取り外し方
(8 mm
テープフィーダーのとき
)

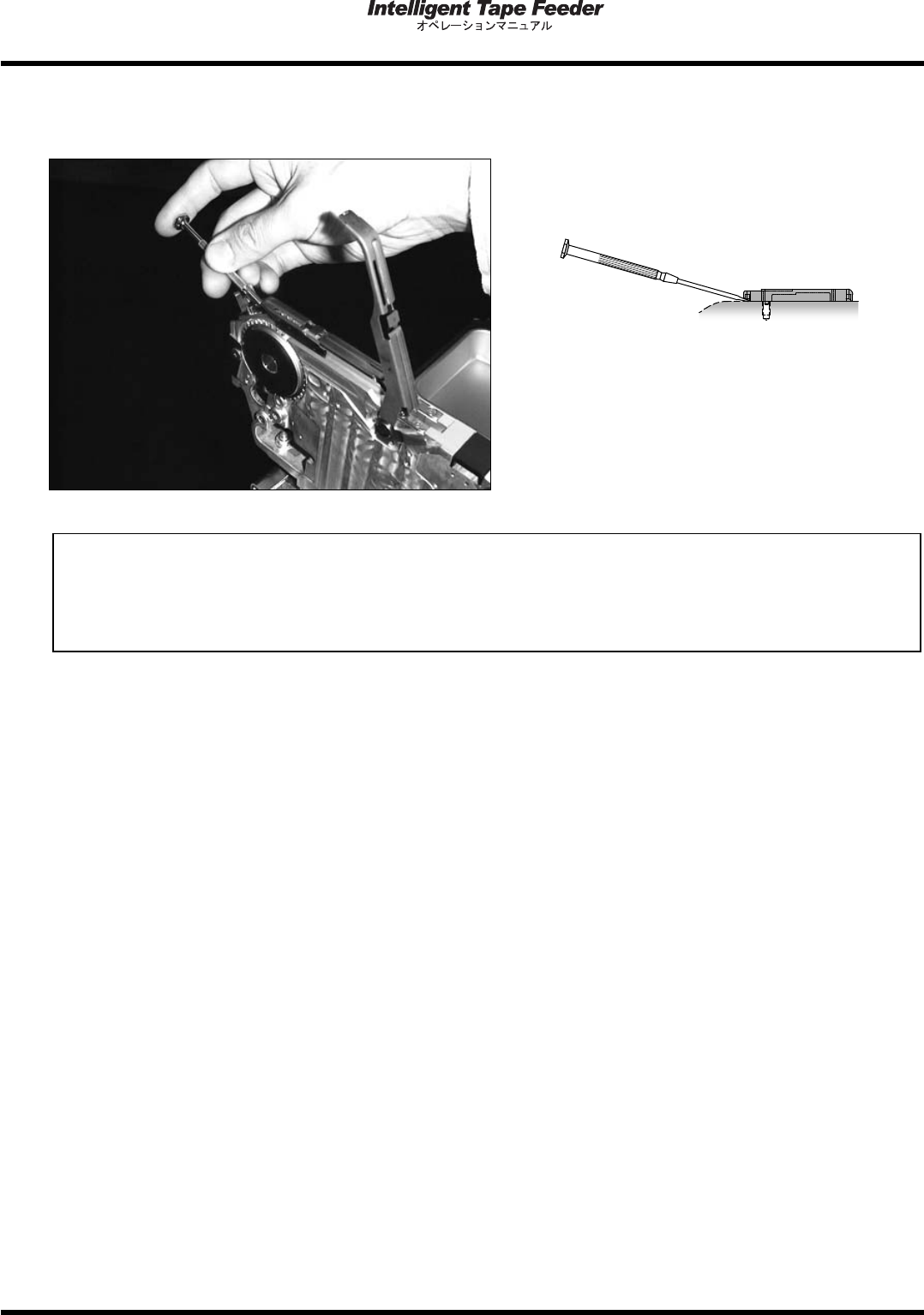

1.
精密マイナスドライバなどを先端側から
ブロックの下に押し込んで引き起こす。
お知らせ
磁力が影響するワークによって吸着率が悪化する場合は、マグネットなしのブロッ
クを使用してください。
(
マシン同梱品
)
例
)
微小チップの未吸着発生時
INTF-090P
