2.2 テープのセット INTF-J-OME02-A01-06 Page 2-35 8. レーン切り替えスイッチ を押し、使用す る側のレーンを選択する。 8 mm テープフィーダーのみ対象 使用する側のレーン LED を点灯状態にセット してください。 ( 1.2.1 スイッチ・ LED 機能 ) 名称 レーン切り替えスイッチ L 側レーン表示 LED R 側レーン表示 LED 8 mm シングルテープ…
2.2
テープのセット
Page 2-34 INTF-J-OME02-A01-06
44/56 mm
、
72 mm
テープフィーダーは、カバ
ーテープを送りピッチ変更プレートの先端で
折り返してください。
キャリアテープの送り穴をスプロケットのピン
にかみ合わせる。
6.
キャリアテープの送り穴をスプロケット
のピン
にかみ合わせる。
スプロケットピンがキャリアテープより出て
いることを確認してください。
キャリアテープがクリックの先端より出てい
ることを確認してください。
7.
テープ押さえカバー
を閉じ、クリック
で固定する。
クリックで確実に固定されていることを確認
してください。
次ページへ
INTF-024P
1
2
INTF-023P
1
INTF-089P
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-35
8.
レーン切り替えスイッチ
を押し、使用す
る側のレーンを選択する。
8 mm
テープフィーダーのみ対象
使用する側のレーン
LED
を点灯状態にセット
してください。
(
1.2.1
スイッチ・
LED
機能
)
名称
レーン切り替えスイッチ
L
側レーン表示
LED
R
側レーン表示
LED
8 mm
シングルテープフィーダーでは、レーン
切り替えスイッチは無効です。
9.
カバーテープをテンションローラー
1
の
上と、テンションローラー
2
の下に通す。
次ページへ
INTF-025P
1
2
INTF-027P
2
3
1
2.2
テープのセット
Page 2-36 INTF-J-OME02-A01-06

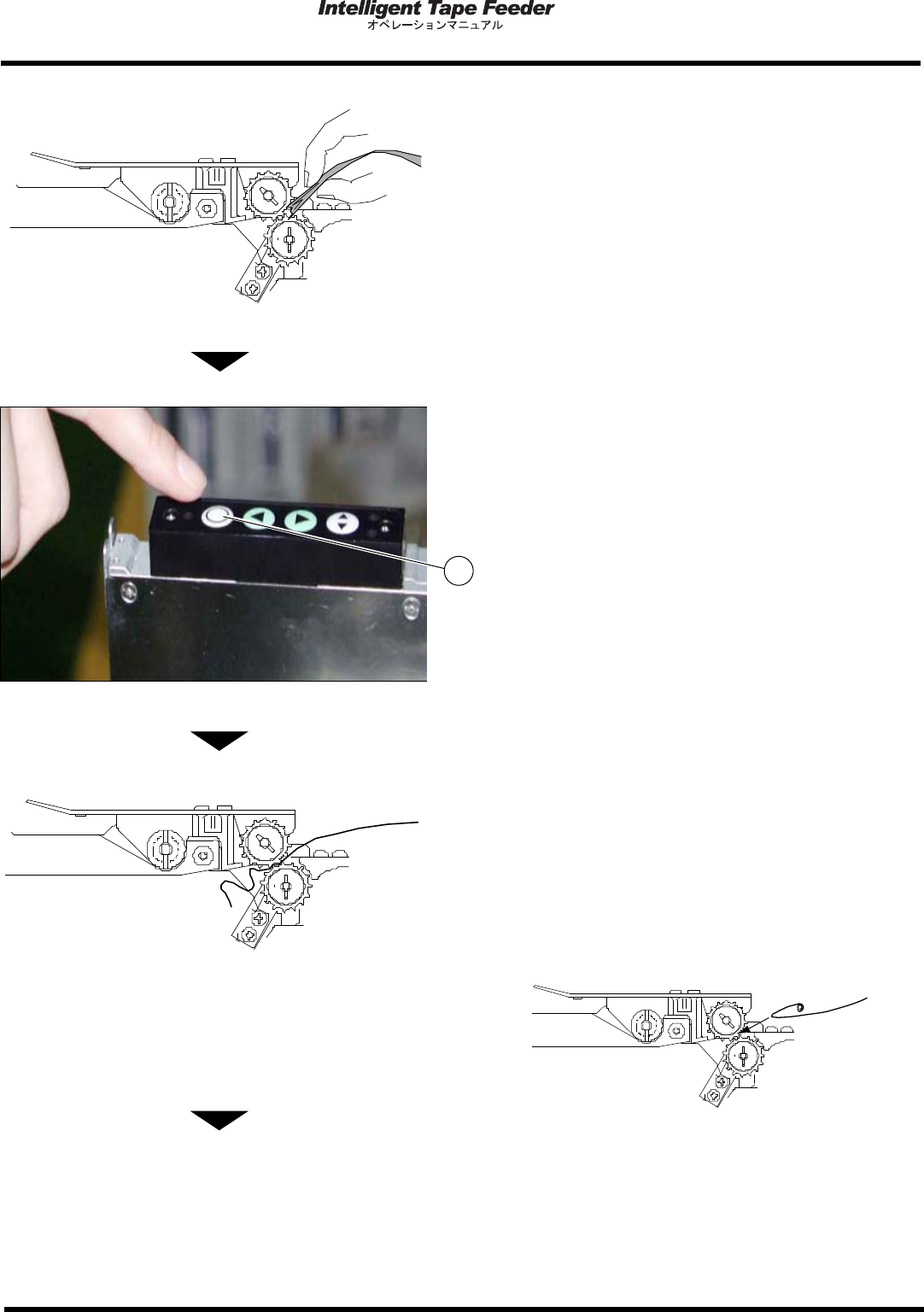

10.
引き込みギアのかみ合いにトップテープ
端を当てる。
11.
手順
10.
のまま、カバーテープ引き込み用
スイッチ
を押す。
12.
左図のようにトップテープがギアにかみ
付いているかを確認する。
テープの丸まりなどで挿入が困難な場合は、
下記のいずれかを行ってください。
テープをしごいて引き伸ばす。
テープの丸まっていない部分を
180
折り
曲げて、折り曲げ部から挿入する。
次ページへ
INTF-028P
1
INTF-081E
INTF-082E
INTF-080E
