2.1 テープフィーダーの着脱方法 INTF-J-OME02-A01-06 Page 2-3 4. 供給部のスロット部奥のスロット溝まで 専用アタッチメントのＴスロット部①を 挿入する。 5. 供給部のスロット部奥のスロット溝まで 挿入した位置でクランプレバー④を戻す。 6. クランプレバー先端フック⑤が供給部の スロット部のくわえ棒⑥に引っ掛ってい る事を確認します。 4 INTF - 012P 5 6 1
2.1
テープフィーダーの着脱方法
Page 2-2 INTF-J-OME02-A01-06
2.
2.1
テープフィーダーの着脱方法
お願い
テープフィーダーを着脱するときは、両手で取り扱ってください。
片手で取り扱うと落としたり、テープフィーダー先端部を供給部のスロット部にぶ
つけたりして損傷し、動作に狂いが生じるおそれがあります。

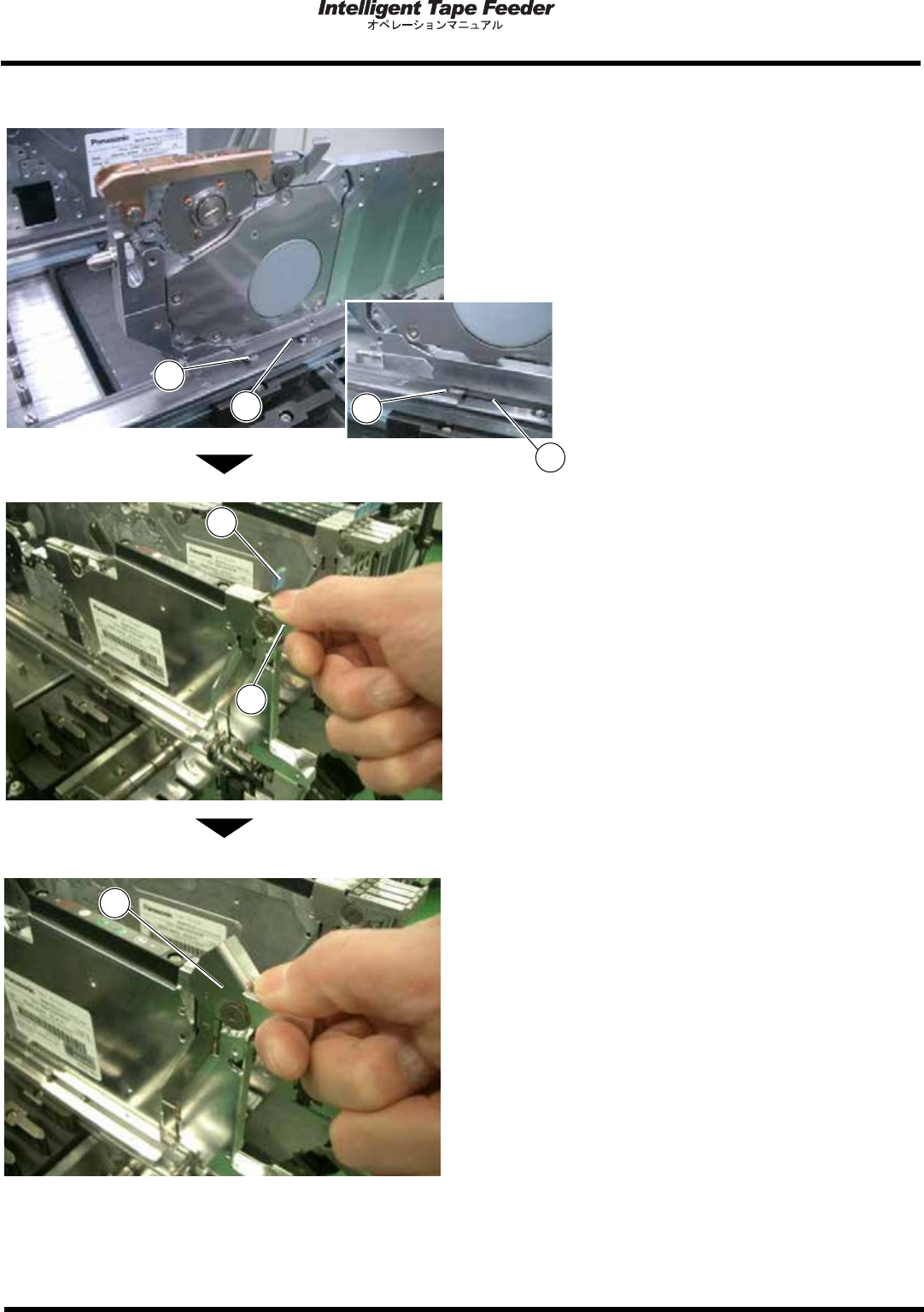

2.1.1
専用アタッチメントの取り付け方
(
薄型フィーダー使用時
)
1.
専用アタッチメントのＴスロット部①を
供給部のスロット部のＴスロット溝②に
合わせ挿入する。
2.
専用アタッチメントのＴスロット部を
供給部のスロット部のガイドピン③に合
わせスライドさせる。
3.
クランプレバー④を上側に引き、専用
アタッチメントを奥にスライドさせる。
4
1
2
3
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-3
4.
供給部のスロット部奥のスロット溝まで
専用アタッチメントのＴスロット部①を
挿入する。
5.
供給部のスロット部奥のスロット溝まで
挿入した位置でクランプレバー④を戻す。
6.
クランプレバー先端フック⑤が供給部の
スロット部のくわえ棒⑥に引っ掛ってい
る事を確認します。
4
INTF
-
012P
5
6
1
2.1
テープフィーダーの着脱方法
Page 2-4 INTF-J-OME02-A01-06
2.1.2
テープフィーダーの取り付け方
(8mm
薄型シングルフィーダー）
1.
フィーダー中央部を手で支えながら、テー
プフィーダーのＴスロット部①を専用ア
タッチメントの挿入口②に合わせ浅く挿
入し、フィーダー中央を指示していた手を
離す。
2.
テープフィーダーの後方部にある握り部
③を持ちながら停止する位置まで挿入す
る。
3.
テープフィーダーのレバー④を指で引き
ながら、ゆっくりと挿入する。
INTF
-
012P
1
2
1
2
4
3
4
