2.1 テープフィーダーの着脱方法 Page 2-8 INTF-J-OME02-A01-06 固定供給部カッティングユニットなし仕様での空テープの切断方法 1. リールホルダーを移動する。 2. 空テープをはさみで切断する。
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-7
2.1.4
テープフィーダーの取り外し方
(8mm
薄型シングルフィーダー
)
1.
テープフィーダーにあるレバー④を指で
引きながら、ゆっくりと手前に
5 cm
程度
スライドさせる。
2.
レバー④から指を離し、テープフィーダー
摘まみ部⑤を摘まんだまま、ゆっくりと半
分程度スライドさせる。
3.
テープフィーダーを半分程度スライドさ
せた時点で、テープフィーダーの底部に手
で補助しながら、専用アタッチメントから
抜き取る。
生産中にテープフィーダーを取り外すときは
先端のテープを押し下げるようにして抜き取
ってください。また、取り外しの途中でテー
プフィーダーを戻さないでください。先端の
テープが、フィーダー開口部センサーを遮光
し、設備停止の原因になります。
お知らせ
AM100
の固定供給部カッティングユニットなしの仕様のときは、後述の手順で空テ
ープを切断した後、テープフィーダーを取り外してください。
4
4
5
INTF-012P
2.1
テープフィーダーの着脱方法
Page 2-8 INTF-J-OME02-A01-06
固定供給部カッティングユニットなし仕様での空テープの切断方法
1.
リールホルダーを移動する。
2.
空テープをはさみで切断する。
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-9

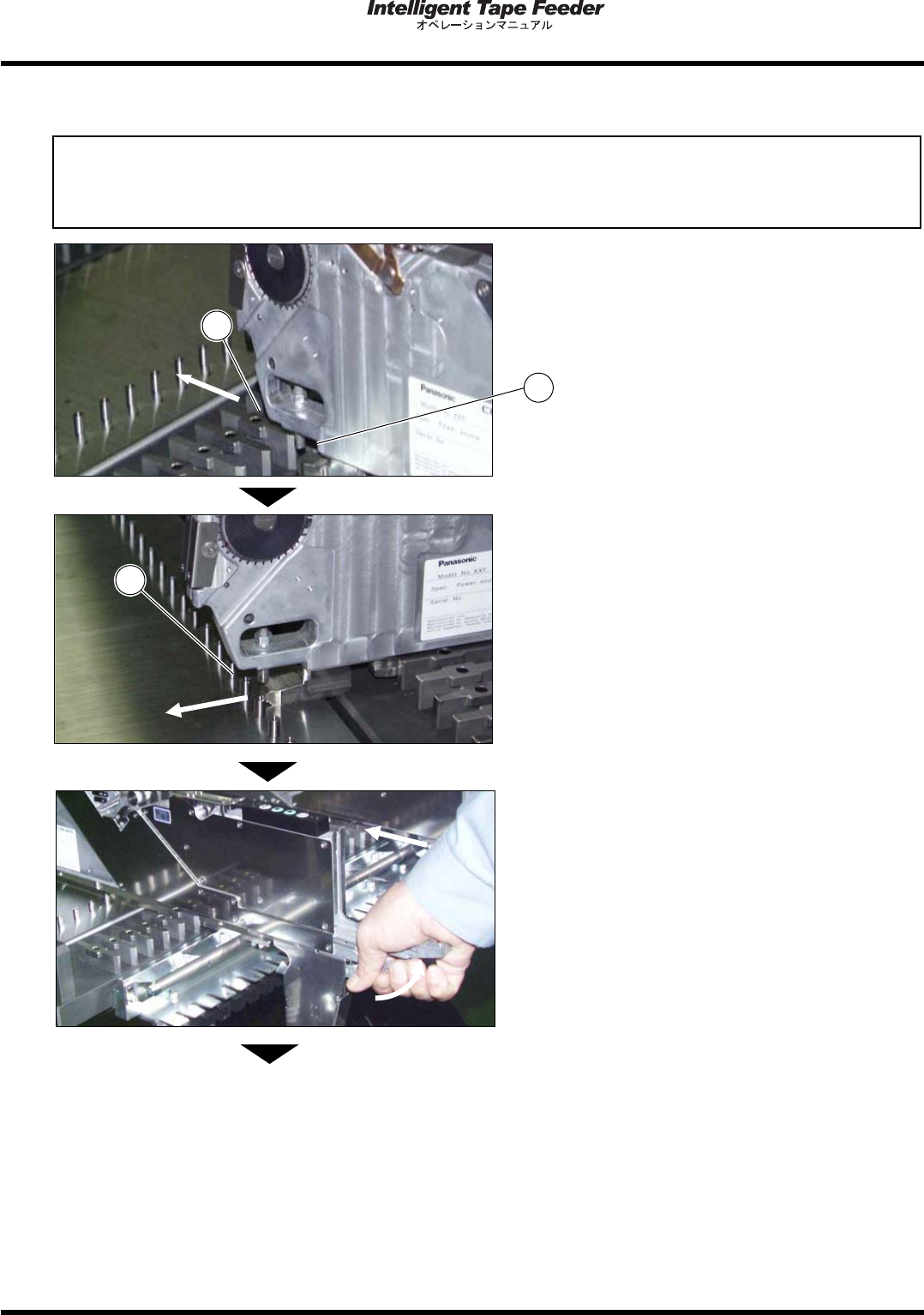

2.1.5
テープフィーダーの取り付け方
(8 mm)
1.
テープフィーダーの
T
スロット部
を供給
部のスロット部のスロット溝
に合わせ挿
入する。
2.
テープフィーダーの
T
スロット部を供給部
のスロット部のガイドピン
に合わせスラ
イドさせる。
3.
クランパレバーを上側に引き、テープフィ
ーダーを奥にスライドさせる。
次ページへ
お知らせ
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm, 88 mm, 104 mm
テープフィ
ーダーの取り付け方は、
8 mm
テープフィーダーと同じ手順で行ってください。
INTF-006P
1
2
INTF-005P
1
INTF-004P
1
2
