2.1 テープフィーダーの着脱方法 INTF-J-OME02-A01-06 Page 2-13 3. 部品をセットした薄型フィーダーを供給 部のスロット部にセットする。 4. 操作スイッチ部のスイッチ②を押す。 生産中に薄型フィーダーが装着され ていた供給部のスロット部に 8mm シングルフィーダー， 8mm ダブルフィーダーを装着したとき は、 操作画面をホーム画面に戻し、 再度生産を始めてく ださい。ホーム画面に戻ることでフ ィ…
2.1
テープフィーダーの着脱方法
Page 2-12 INTF-J-OME02-A01-06
2.1.7
薄型フィーダーの生産中引き抜き要求手順
1.
薄型フィーダーのレバー①を押す。
押し続ける必要はありません。
約
2
秒後に、操作スイッチ部の
LED(
緑
)
が点
灯する。
アタッチメントごと引き抜くときはアタッチ
メントにセットされているすべて
(2
本セット
されているときは
2
本とも
)
の薄型シングルフ
ィーダーのレバー①を押してください。
2.
薄型フィーダーを供給部のスロット部か
ら引き抜く。
LED(
緑
)
点灯前にフィーダーを引き抜くと、
“ソフトパラメーター異常”エラーになりま
す。
お知らせ
生産中に薄型シングルフィーダーを引き抜くときは、以下の手順で必ず引き抜き要
求を行なってください。
INTF-012P
1
LED(緑)
INTF-012P
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-13
3.
部品をセットした薄型フィーダーを供給
部のスロット部にセットする。
4.
操作スイッチ部のスイッチ②を押す。
生産中に薄型フィーダーが装着されていた供給部のスロット部に
8mm
シングルフィーダー，
8mm
ダブルフィーダーを装着したときは、操作画面をホーム画面に戻し、再度生産を始めてく
ださい。ホーム画面に戻ることでフィーダータイプを正しく認識します。
INTF-012P
1
INTF-012P
2

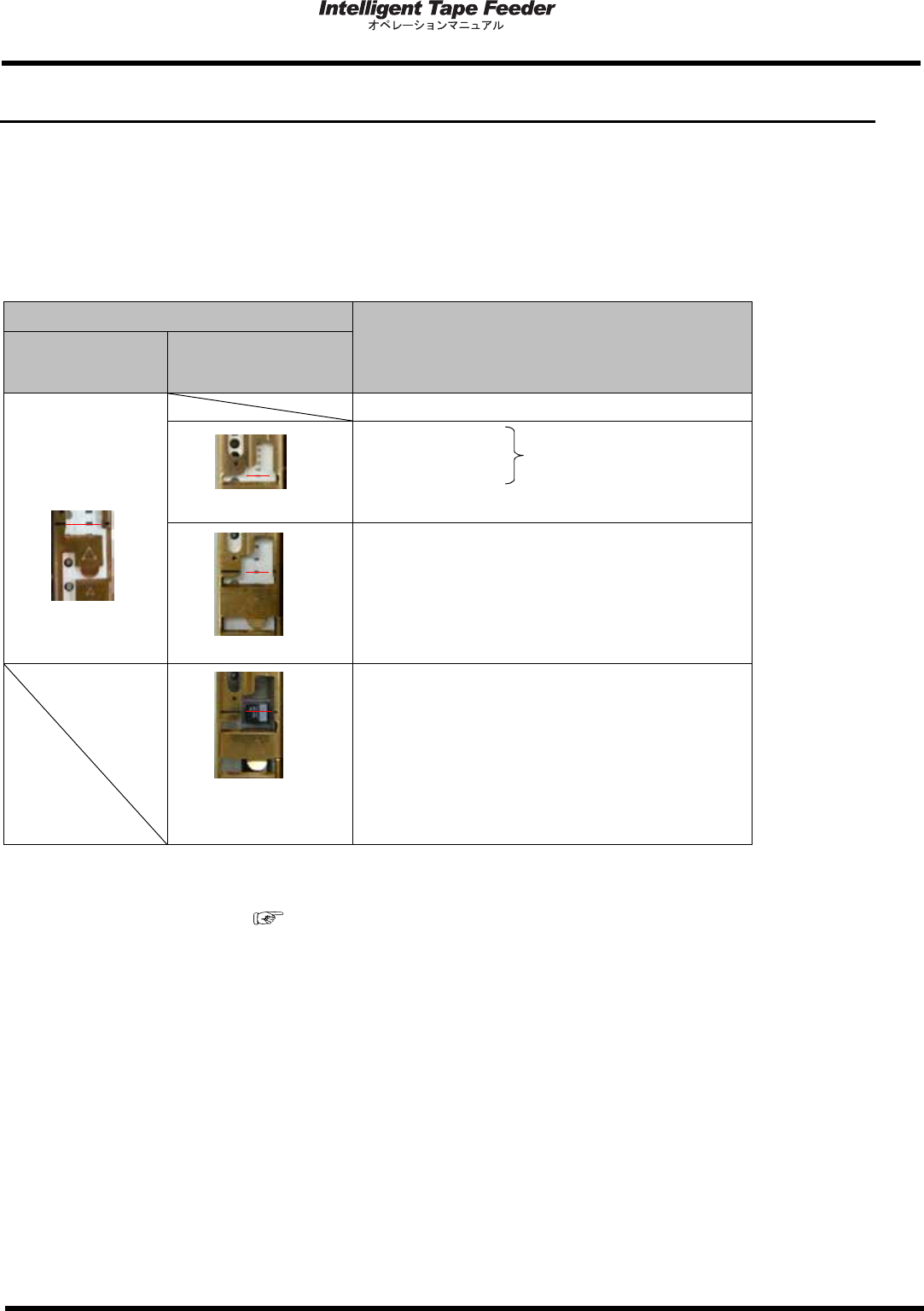

2.2
テープのセット
Page 2-14 INTF-J-OME02-A01-06
2.2
テープのセット
2.2.1
取り付け前の確認
(
テープ押さえカバー・スプロケット
)
テープ押さえカバー
チップサイズ、テープ押さえカバー種類の確認
チップサイズに合ったテープ押さえカバーであることを確認してください。
(
表
)
テープ押さえカバーの種類と、対応チップサイズ
吸着開口部形状
対応チップサイズ
8mm 薄型シングルフ
ィーダー
8ｍｍ
・0402、1、2mm 送り
0402
用
1
・0402、2mm 送り
・0603、2mm 送り
・1005、2mm 送り
ポケット前後長さ
2
=
~
0.78mm
標準品
3
・0603、1、2mm 送り
・1005、1、2mm 送り
・1608、2、4mm 送り
~
3225、4mm 送り
ポケット前後長さ
2
=
~
3mm
大型部品用
3,4
・大型の部品
ポケット前後長さ
2
=
3.0
~
3.7mm
1
エンボスのキャリアテープで、テープが柔らかい場合や波打っているワークの、部品の姿勢の安
定化も図れます。
詳細事項については、( 7.1.12 吸着状態が安定しない場合(8 mm)を参照してください。)
テープ押さえカバーのみのオプション設定もあります。(品番: N210157019AA)
0402 用フィーダーは、テープ押さえカバー以外にテープ搬送部品が標準品と異なります。
2
ポケット前後長さとは、部品テープポケットの送り方向寸法です。
(
図
1
参照
)
3
姿勢の乱れを最小限にする為に出来るだけカバーテープでチップを覆い、通常は開口部か
らカバーテープを引き出しますが、分離スリット部からトップテープを引き出すことも出
来ます。
(
図
2
参照
)
(
分離スリット部からカバーテープを引き出す方が良い場合
)
①
実装環境の対策不足で静電気が発生し、カバーテープにチップが付着して上がって来る
場合。もしくは、チップが反転するなどの不具合が生じた場合。
②
カバーテープの裏面がべたつくなど部品自身に問題があり、カバーテープにチップが付
着して上がって来る場合。もしくは、反転するなどの不具合が生じた場合。
4
テープ押さえカバーのみのオプション設定となります。
(
品番
: N610087777AB)
5
0402
チップの
1mm
送りについては、オプション設定の標準用テープ押さえカバー
(
品番
:
N210103441AB)
をご使用ください。
※1mm 送りは対応でき
ません 5
