7.1 トラブルに ついて Page 7-26 INTF-J -OME07-A01-0 5 7.1.16 トップテープが収納 BOX の中で詰まる場合 (12 m m 以上 ) 12 mm 以上のテープフィー ダーで粘着性 の高いトップ テープのワークを使 用し、トップ テープ が収納箱の中で 詰まって、 引 き込み、 剥離ができず、 吸着ミスを引き 起こす場合に 、 この部品を 使用します。 取り付けは、下 記手順にした がって作業を…
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-25
部品が正しくセットされてい
ない
部品を正しくセットする
フィーダーのブロックの取り
付け誤り
ブロックを正しくセット
する
仕様範囲外の部品がセットさ
れている
仕様範囲の部品をセット
する
搬送モーター
L
の過負荷を検出
した
フィーダー先端部やシュート
部でキャリアテープが詰まっ
ている
詰まったテープを取り外
す
9
状態表示
LED L
橙
高速点滅
自動運転中
エラー発生
フィーダー内部に異常が発生
(
搬送モーター
,
基板
)
フィーダー交換、修理
部品が正しくセットされてい
ない
部品を正しくセットする
フィーダーのブロックの取り
付け誤り
ブロックを正しくセット
する
仕様範囲外の部品がセットさ
れている
仕様範囲の部品をセット
する
搬送モーター
R
の過負荷を検出
した
フィーダー先端部やシュート
部でキャリアテープが詰まっ
ている
詰まったテープを取り外
す
10
状態表示
LED R
橙高速点滅
自動運転中
エラー発生
フィーダー内部に異常が発生
(
搬送モーター
,
基板
)
フィーダー交換、修理
部品が正しくセットされてい
ない
部品を正しくセットする
フィーダーのブロックの取り
付け誤り
ブロックを正しくセット
する
仕様範囲外の部品がセットさ
れている
仕様範囲の部品をセット
する
搬送モーターの
過電流を検出し
た
(L/R
共通
)
フィーダー先端部やシュート
部でキャリアテープが詰まっ
ている
詰まったテープを取り外
す
11
状態表示
LED L,R
橙両方高速点滅
自動運転中
エラー発生
フィーダー内部に異常が発生
(
搬送モーター
,
基板
)
フィーダー交換、修理
12 mm
以上のシングルフィーダーには
“
状態表示
LED R
黄
”
がありません。
図
1) LED
配置図
(8 mm)
図
2) LED
配置図
(12 mm
以上
S)
状態表示
LED L
状態表示
LED R
状態表示
LED L
(
シングルでは無効
)
引出し可表示
LED
引出し可表示
LED
7.1
トラブルについて
Page 7-26
INTF-J-OME07-A01-05
7.1.16
トップテープが収納
BOX
の中で詰まる場合
(12 mm
以上
)
12 mm
以上のテープフィーダーで粘着性の高いトップテープのワークを使用し、トップテープ
が収納箱の中で詰まって、引き込み、剥離ができず、吸着ミスを引き起こす場合に、この部品を
使用します。
取り付けは、下記手順にしたがって作業を行ってください。
詳細については、下記表を参照してください。
モジュール機番
KIT
品番
対象フィーダー
部品品番
図番
履歴
KXFA1Q08A
62010 00
KXFW1KVKA00 12 mm/16 mm
KXFA1Q09A
62020 00
KXFA1Q0AA
63010 00
KXFW1KVLA00 24 mm/32 mm
KXFA1Q09A
62020 00
KXFA1Q0BA
64010 00
KXFW1KVMA00 44 mm/56 mm
KXFA1Q09A
62020 00
KXFA1Q0CA
65010 00
KXFW1KSAA00
KXFW1KVNA00 72 mm
KXFA1Q0DA
65020 00
トップテープ収納
BOX (
オプション
)
取り付け手順
1.
トップテープ収納部の十字穴付サラ小ネ
ジ
M2.5
6L (SUS) 7
か所を緩め、カバ
ーを外す。
名称
十字穴付サラ小ネジ取り付け部
次ページへ
1
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-27

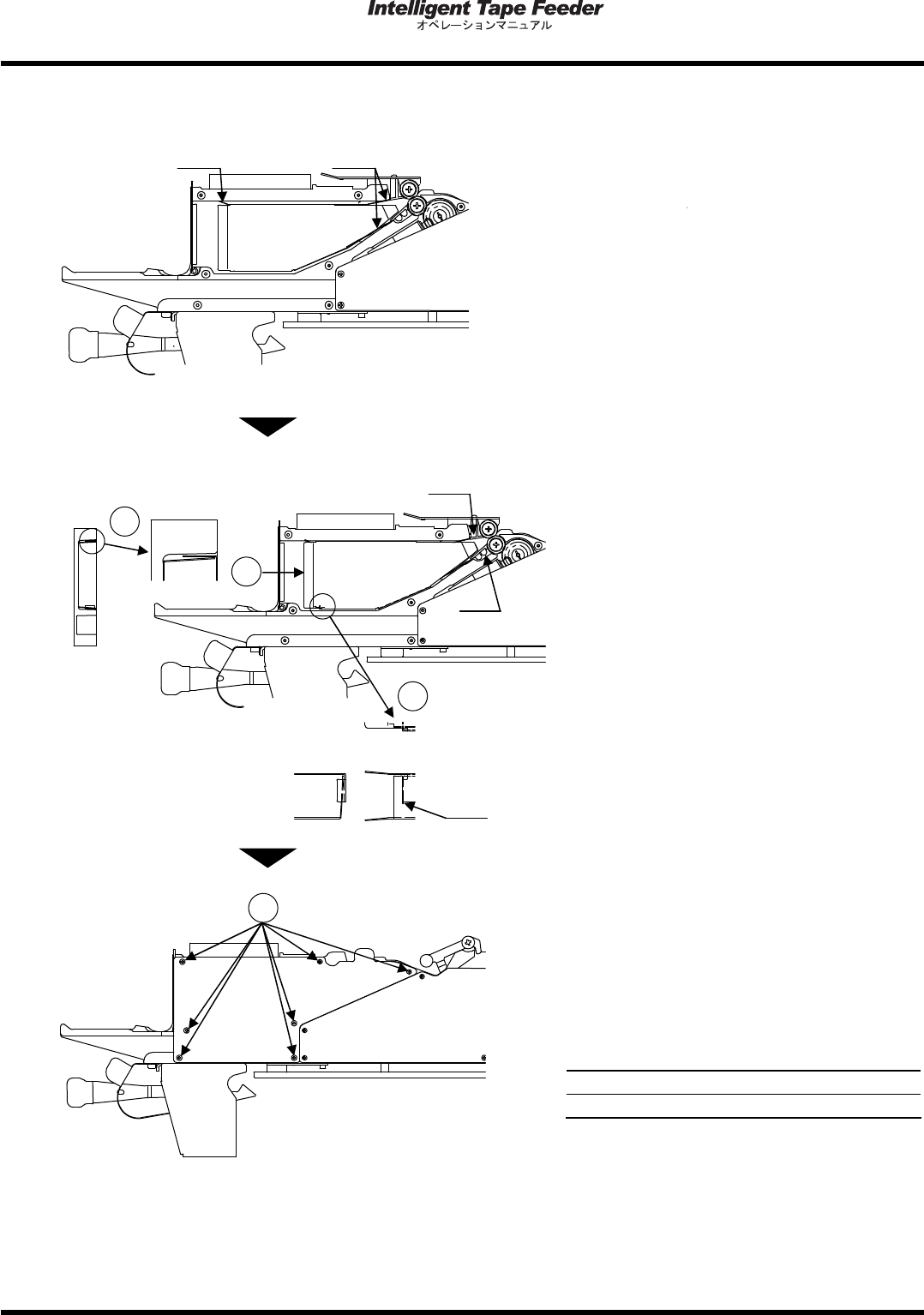

2.
前後の板バネ部を閉じながらトップテー
プ収納部に
BOX
を押し込む。
板バネ部
板バネ部
3.
トップテープ収納
BOX
ふたを押し込む。
上
COMB
ふたの折り曲げ部分がフレームと
BOX
の間に入るようにする。
ふたの下面の折り曲げ部が
BOX
のスリ
ットに入るようにする。
(
前後の勘合のた
め
)
下
COMB
BOX
、ふた取り付け後、
BOX
の板バネ
が上または、下
COMB
に接する程度ま
で、箱全体を前方に押す。
トップ
4.
ふたの上面がフレームのカバー取り付け
面より出ていないことを確認し、トップ
テープ収納部の十字穴付サラ小ネジ
M2.5
6L (SUS) 7
か所を締め、カバー
を取り付ける。
締め付けトルクの目安は
40 N•cm
5
です。
名称
十字穴付サラ小ネジ取り付け部
スリット
2
3
1
1
