2.2 テープのセット Page 2-40 INTF-J-OME02-A01-06 17. 空ポケットの中心 が、吸着位置のマーキ ング とほぼ同一の位置に来るまでテープ 搬送 ( 正転 ) 用スイッチ を押す。 8 mm テープフィーダー ポケット前後位置目安マーキング ( 刻印 ) 吸着位置のマーキング ( 刻印 赤色塗布 ) ポケット前後位置目安マーキングは 、 24 mm 以上のテープフィーダーに付いてい…
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-39
15.
引き込みレバーを下側に押して、チップの
送り長さ
5 mm
程度、カバーテープを緩め
る。
16.
空ポケットの中心
が、吸着位置のマーキ
ング
よりわずかに後退するまでテープ搬
送
(
逆転
)
用スイッチ
を押す。
次ページへ
INTF-026P
1
2
INTF-090P
1
INTF-274P
2
3
フィーダー前方
2.2
テープのセット
Page 2-40 INTF-J-OME02-A01-06
17.
空ポケットの中心
が、吸着位置のマーキ
ング
とほぼ同一の位置に来るまでテープ
搬送
(
正転
)
用スイッチ
を押す。
8 mm
テープフィーダー
ポケット前後位置目安マーキング
(
刻印
)
吸着位置のマーキング
(
刻印
赤色塗布
)
ポケット前後位置目安マーキングは、
24 mm
以上のテープフィーダーに付いています。
(
写真は、
44/56 mm
テープフィーダーに
44 mm
テープをセットした状態です。
)
12 mm
以上のテープフィーダー
次ページへ
1
INTF-266P
2
INTF-275P
2
3
フィーダー前方
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-41
18.

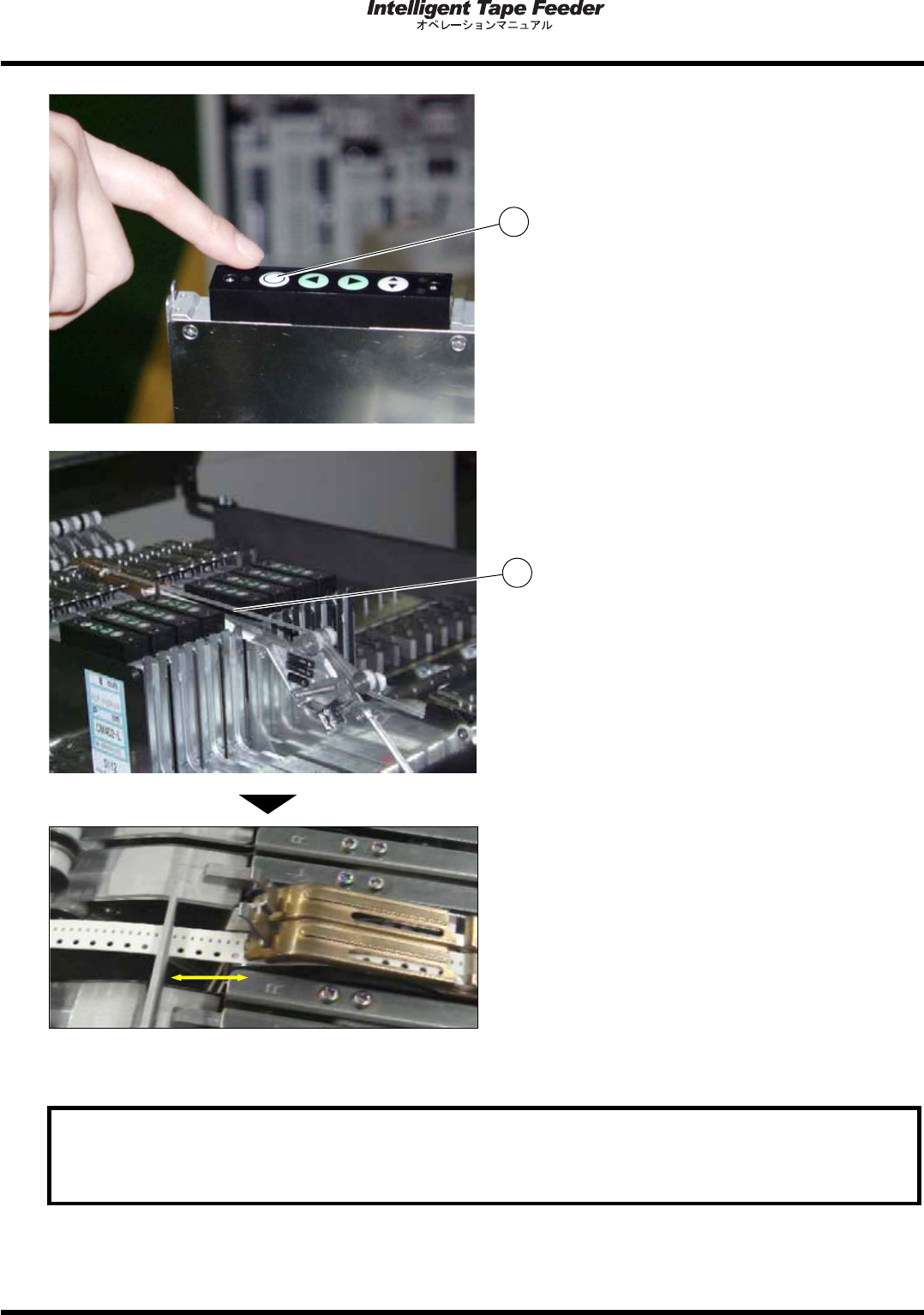

カバーテープ引き込み用スイッチ
を押
し、カバーテープ
が張るまで巻き取る。
カバーテープが張ると、引き込みモーターは
自動的に停止します。
19.
キャリアテープをクリックの先端に合わ
せ、フレーム先端より約
20 mm
程度の離
れた位置をはさみで切る。
切り取ったキャリアテープは供給部のスロッ
ト部の上に落とさないようにテープ先端を片
手で持ち、切ってください。
お願い
テープスプライシングの方法については、ジョイントテープキットの取扱説明書を
参照ください。
INTF-030P
20 mm
INTF
028P
1
INTF-067P
2
