3.3 ブロックの 取り付け・取 り外し手順 INTF- J-OME03-A01- 03 P age 3-11 3.3.3 紙 / エンボス共用ブロックの取り 付け方 (8 mm テープフィーダ ーのとき ) 1. フィーダーのテープ押さえカバーを開 く。 矢印 は、 フィーダーの前方 を示していま す。 2. ブロックの後側をフレームの溝に挿入す る。 名称 フレームの溝 矢印刻印 ライン刻印 フレームの位置 …
3.3
ブロックの取り付け・取り外し手順
Page 3-10
INTF-J-OME03-A01-03
4.
押出されたブロック②の右端部を指で摘
まみ、テープ押さえカバー③から引き抜
く。
2
INTF-090P
3
2
3.3
ブロックの取り付け・取り外し手順
INTF-J-OME03-A01-03 Page 3-11
3.3.3
紙
/
エンボス共用ブロックの取り付け方
(8 mm
テープフィーダ
ーのとき
)
1.
フィーダーのテープ押さえカバーを開
く。
矢印
は、フィーダーの前方を示しています。
2.
ブロックの後側をフレームの溝に挿入す
る。
名称
フレームの溝
矢印刻印
ライン刻印
フレームの位置決め穴
次ページへ
INTF-253P
1
INTF-114E
INTF-255P
2
3
4
INTF-254P
1
3.3
ブロックの取り付け・取り外し手順
Page 3-12
INTF-J-OME03-A01-03

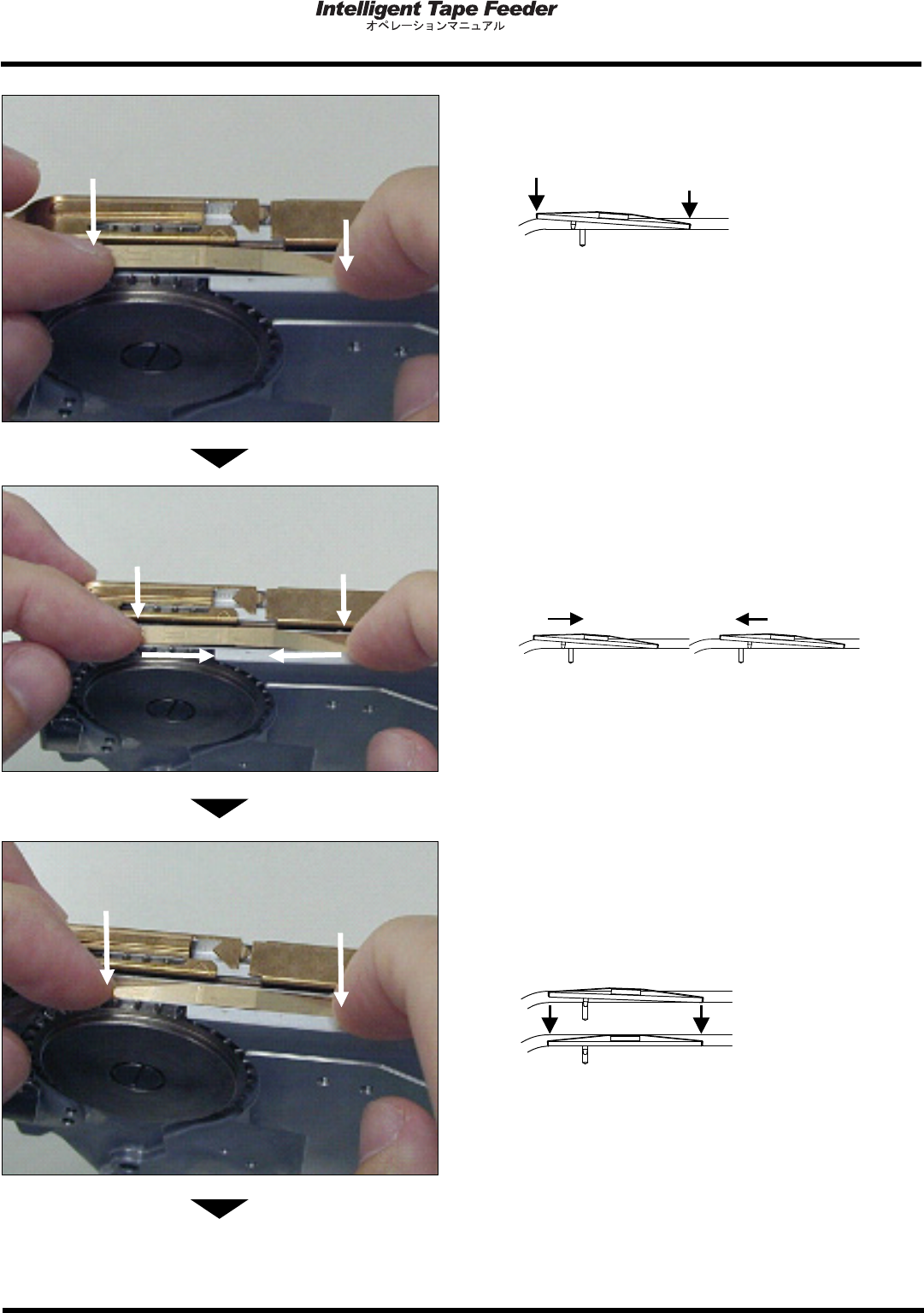

3.
ブロックの後側を押さえたまま、前側を
下がるところまで押し下げる。
4.
ブロックの位置決めピンとフレームの位
置決め穴を合わせる。
ブロックを軽く押しながら、前後に動かしま
す。
5.
ブロックの位置決めピンとフレームの位
置決め穴が合ったところで勘合する。
ブロックが止まったところで、押し下げて固
定します。
次ページへ
INTF-115E
INTF-116E
INTF-117E
INTF-258P
INTF-256P
2
1
INTF-257P
1
2
1
2
