3.3 ブロックの 取り付け・取 り外し手順 INTF- J-OME03-A01- 03 Pa ge 3- 9 3.3.2 紙 / エンボス共用ブロックの取り 外し方 (8 mm 薄型シングルフ ィーダーのとき ) 1. レバー①を押し下げたままの状態にす る。 以下の手順はレ バーを押し下 げた状態で行 い ます。 2. ブロック②の左端部を、精密マイナスド ライバー等で 5 mm 程度持ち上げる。 フレーム⑥の位 置決め穴か…
3.3
ブロックの取り付け・取り外し手順
Page 3-8
INTF-J-OME03-A01-03
<NG
の場合
>
No.
状態
カバーのラインとブロックのラインが
ずれている。
ブロックの浮きがある。
INTF-261P
2
INTF-260P
2
1
3.3
ブロックの取り付け・取り外し手順
INTF-J-OME03-A01-03 Page 3-9
3.3.2
紙
/
エンボス共用ブロックの取り外し方
(8 mm
薄型シングルフ
ィーダーのとき
)
1.
レバー①を押し下げたままの状態にす
る。
以下の手順はレバーを押し下げた状態で行い
ます。
2.
ブロック②の左端部を、精密マイナスド
ライバー等で
5 mm
程度持ち上げる。
フレーム⑥の位置決め穴からブロック③のピ
ンが抜けた状態にする。
3.
ブロック②の左端部を待ち上げたまま、
矢印Ｂ方向へ
10 mm
程度押し出す。
2
B
INTF-090P
1
INTF-090P
2
3.3
ブロックの取り付け・取り外し手順
Page 3-10
INTF-J-OME03-A01-03

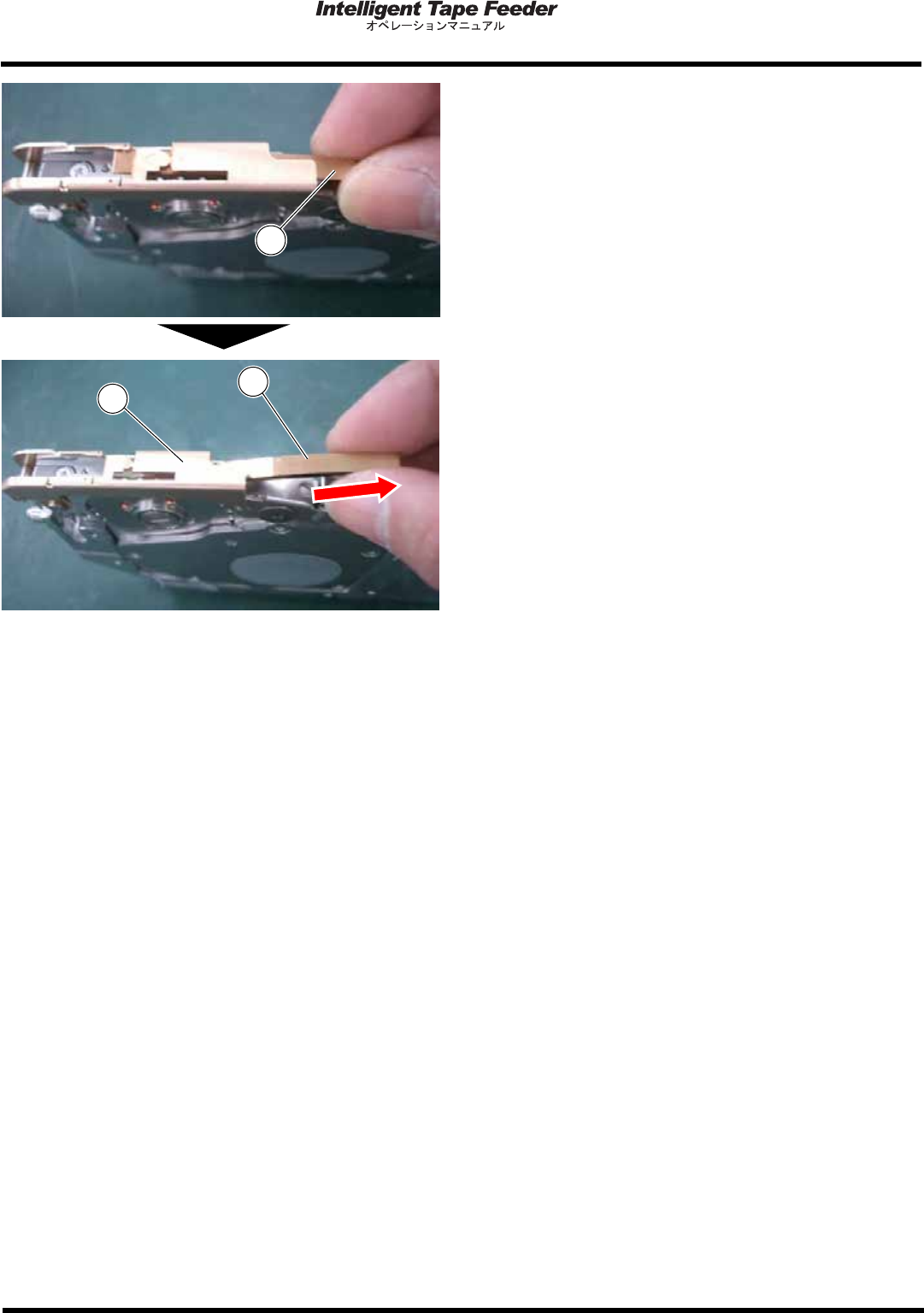

4.
押出されたブロック②の右端部を指で摘
まみ、テープ押さえカバー③から引き抜
く。
2
INTF-090P
3
2
