2.2 テープのセット INTF-J-OME02-A01-06 Page 2-23 2.2.3 8 mm 薄型シングルフィーダーのテープの取り付け方 1. 8 mm 薄型シングルフィーダーを供給部の スロット部から 3 分の 2 程度引き抜く。 2. 中継コネクター⑫を電源供給コネクター ① に取り付けてフィーダーに接続する。 3. キャリアテープをテープフィーダー後方 のテープ挿入口 ( Ａ ) より挿入し、テープ 押さえカバー ③ …
2.2
テープのセット
Page 2-22 INTF-J-OME02-A01-06
16.
操作スイッチ部
⑪
のカバーテープ引き
込み用スイッチ
(
ｃ
)
を押し、カバーテー
プが張るまで巻き取る。
カバーテープが張ると、引き込みモーターは
自動的に停止します。
17.
専用アタッチメントのガイドカバー先端
から出ているキャリアテープをはさみで
切る。
18.
専用アタッチメントに接続した、電源供給
コネクター①を外し、収納場所に戻す。
1
INTF-012P
INTF-012P
c
INTF-012P
11
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-23
2.2.3 8 mm
薄型シングルフィーダーのテープの取り付け方
1.
8 mm
薄型シングルフィーダーを供給部の
スロット部から
3
分の
2
程度引き抜く。
2.
中継コネクター⑫を電源供給コネクター
①
に取り付けてフィーダーに接続する。
3.
キャリアテープをテープフィーダー後方
のテープ挿入口
(
Ａ
)
より挿入し、テープ
押さえカバー
③
付近まで通す。
補助テープは必ずはがしてください。接着剤
がギア、ローラに付着しトラブルの原因にな
ります。
空ポケット部分を
50 mm
以上設けてくださ
い。
カバーテープをキャリアテープの下側方向に
先端から約
300 mm
程度折り曲げておいてく
ださい。
4.
『
2.2.2 8mm
薄型シングルフィーダーのテ
ープの取り付け方
(
アタッチメント抜き仕
様
)
』の
手順
4
～
15
の手順でテープをセッ
トする。
300 mm
300 mm
50 mm
INTF-003J
INTF-012P
INTF-012P
INTF
-
012P
INTF-012P
3
A
INTF-012P
1
12
2.2
テープのセット
Page 2-24 INTF-J-OME02-A01-06

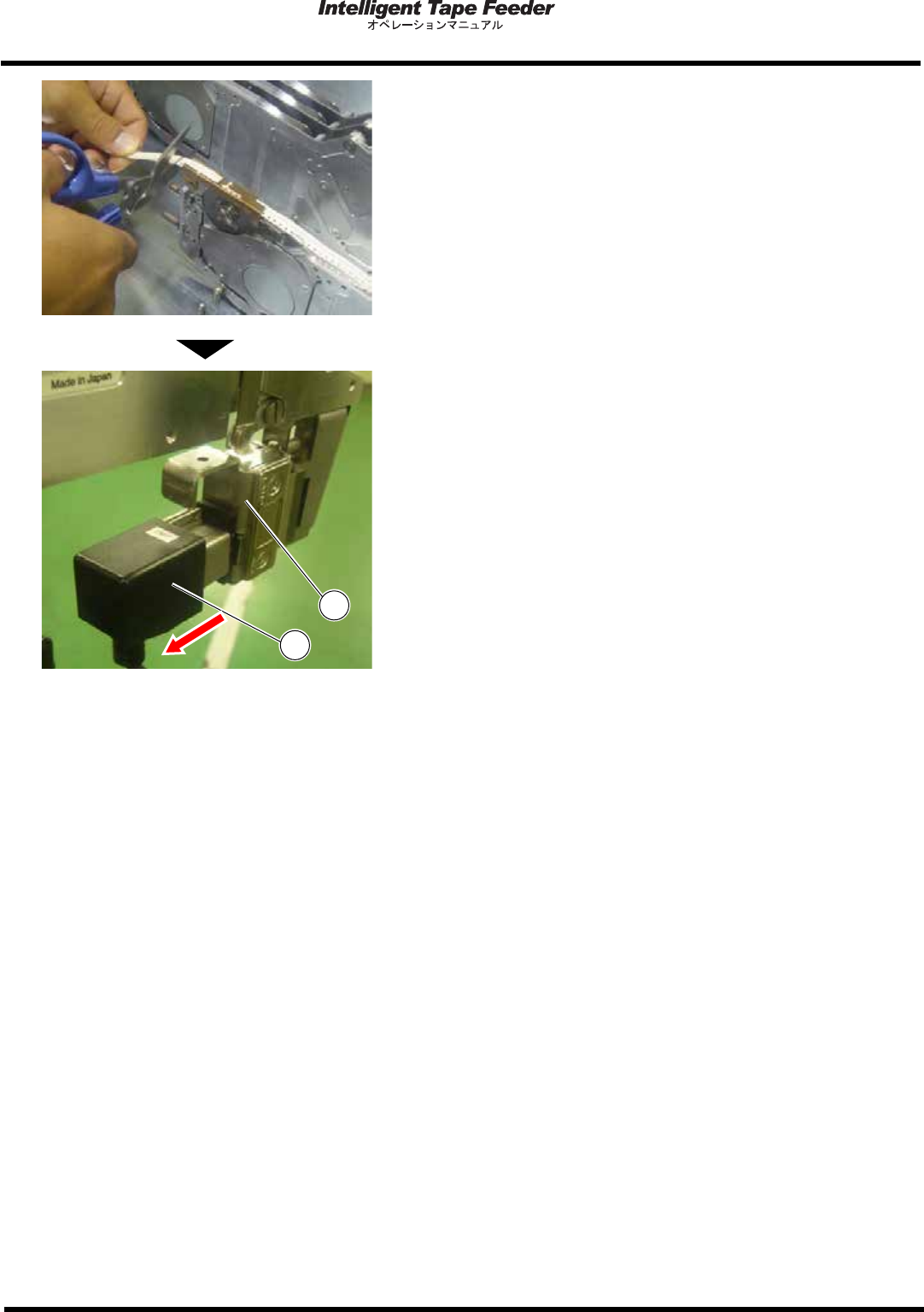

5.
テープ押さえカバーから出ているキャリ
アテープをはさみで切る。
6.
フィーダーに接続した電源供給コネクタ
ー①と中継コネクター⑫を外し、それぞれ
の収納場所に戻す。
INTF-012P
1
12
