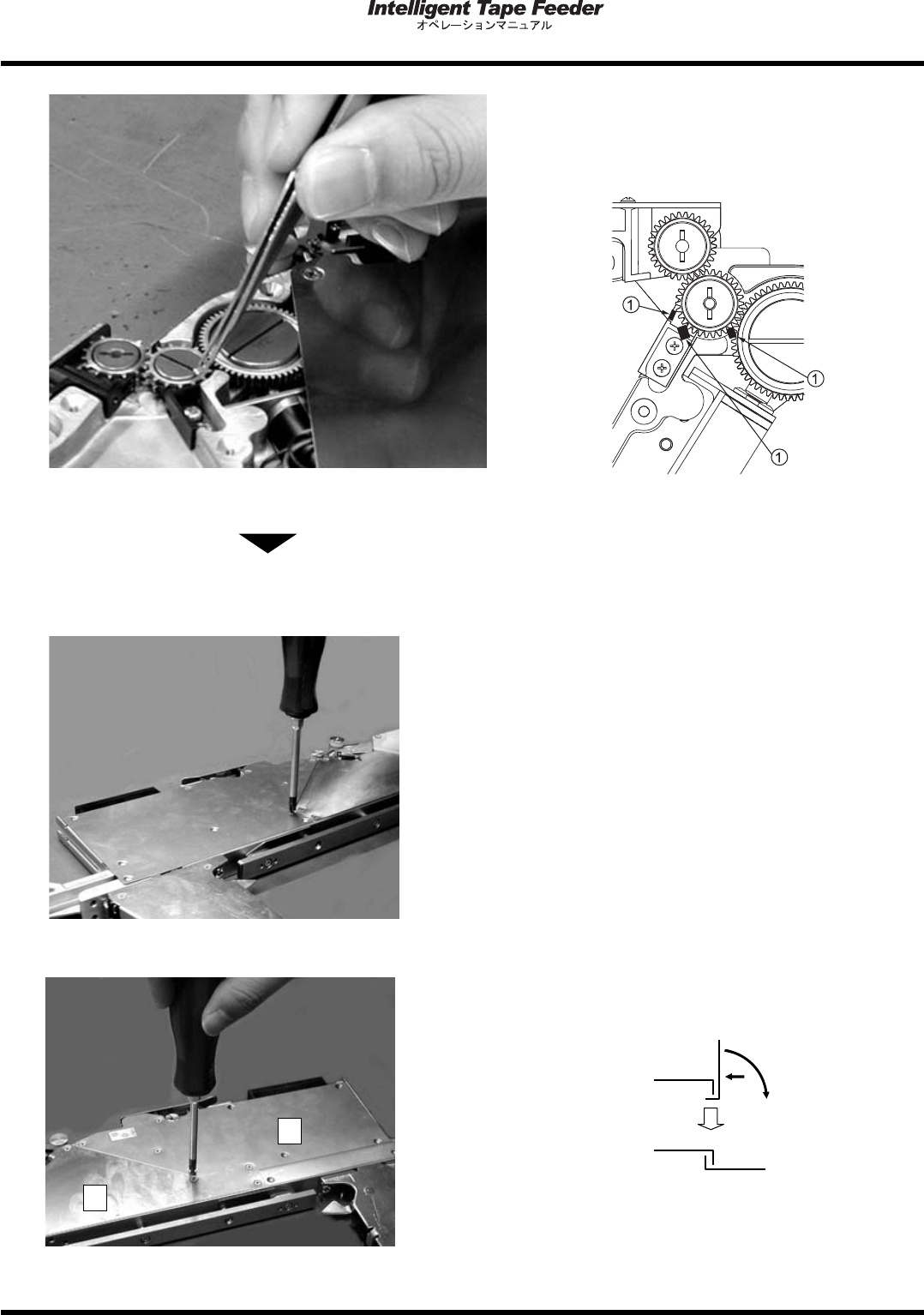

7.1 トラブルに ついて Pa ge 7- 8 INTF-J -OME07-A01-0 5 【 8 mm テープフィーダーの場合】 お願い 噛み込んだチップを除去する際に取り外すカバーは下図のカバーのみにしてくださ い。その他のカバーを開けた場合、更なる異物混入や配線を切断する恐れがありま す。 INTF-0 66E INTF-0 67E 取り外すカバー (R 側 ) 取り外すカバー (L 側 ) 1. ネジを緩めてカバーを外す。 R…
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-7
3.
ピンセット等でチップを取り除く。
下図の様な箇所にチップ①が噛み込む可能性
があります。
4.
矢印①・矢印②の順にカバーをスライド
し、
A
部と
B
部の嵌め込みに入れる。
5.
カバーを取り付け、ねじを締める。
締め付けトルクの目安は
40 cN•m
です。
INTF-134P
INTF-134P
①
②
A
B
INTF-134P
7.1
トラブルについて
Page 7-8
INTF-J-OME07-A01-05
【
8 mm
テープフィーダーの場合】
お願い
噛み込んだチップを除去する際に取り外すカバーは下図のカバーのみにしてくださ
い。その他のカバーを開けた場合、更なる異物混入や配線を切断する恐れがありま
す。
INTF-066E
INTF-067E
取り外すカバー (R 側) 取り外すカバー (L 側)
1.
ネジを緩めてカバーを外す。
R
側
L
側
2.
A, B
のカバーが重なっている部分を支点
に引き起こすようにしてカバーを外す。
ここでの作業は、
L
側のみの作業です。
次ページへ
INTF-085P
A
B
A
B
A
B
INTF-084P
INTF-086P
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-9
3.
ピンセット等でチップを取り除く。
下図の様な個所にチップ
が噛み込む可能性
があります。
ここでは、
R
側で説明しています。
4.
カバーを取り付け、ネジを締める。
R
側
締め付けトルクの目安は
40 N•cm
です。
L
側
立てた状態でカバーを重ね、引き倒してネジ
を締める。
締め付けトルクの目安は
40 cN•m
です。
INTF-087P
INTF-065E
A
B
A
B
INTF-084P
A
B
INTF-086P
