3.3 ブロックの 取り付け・取 り外し手順 INTF- J-OME03-A01- 03 P age 3-17 3.3.6 紙用ブロックの取り外し方 (8 mm テープフィーダーのとき ) 1. 精密マイナスドライバなどを先端側から ブロックの下に押し込んで引き起こす。 お知らせ 磁力が影響するワークによって吸着率が悪化する場合は、マグネットなしのブロッ クを使用してください。 ( マシン同梱品 ) 例 ) 微小チップの未吸着発生時 I…

100%1 / 178

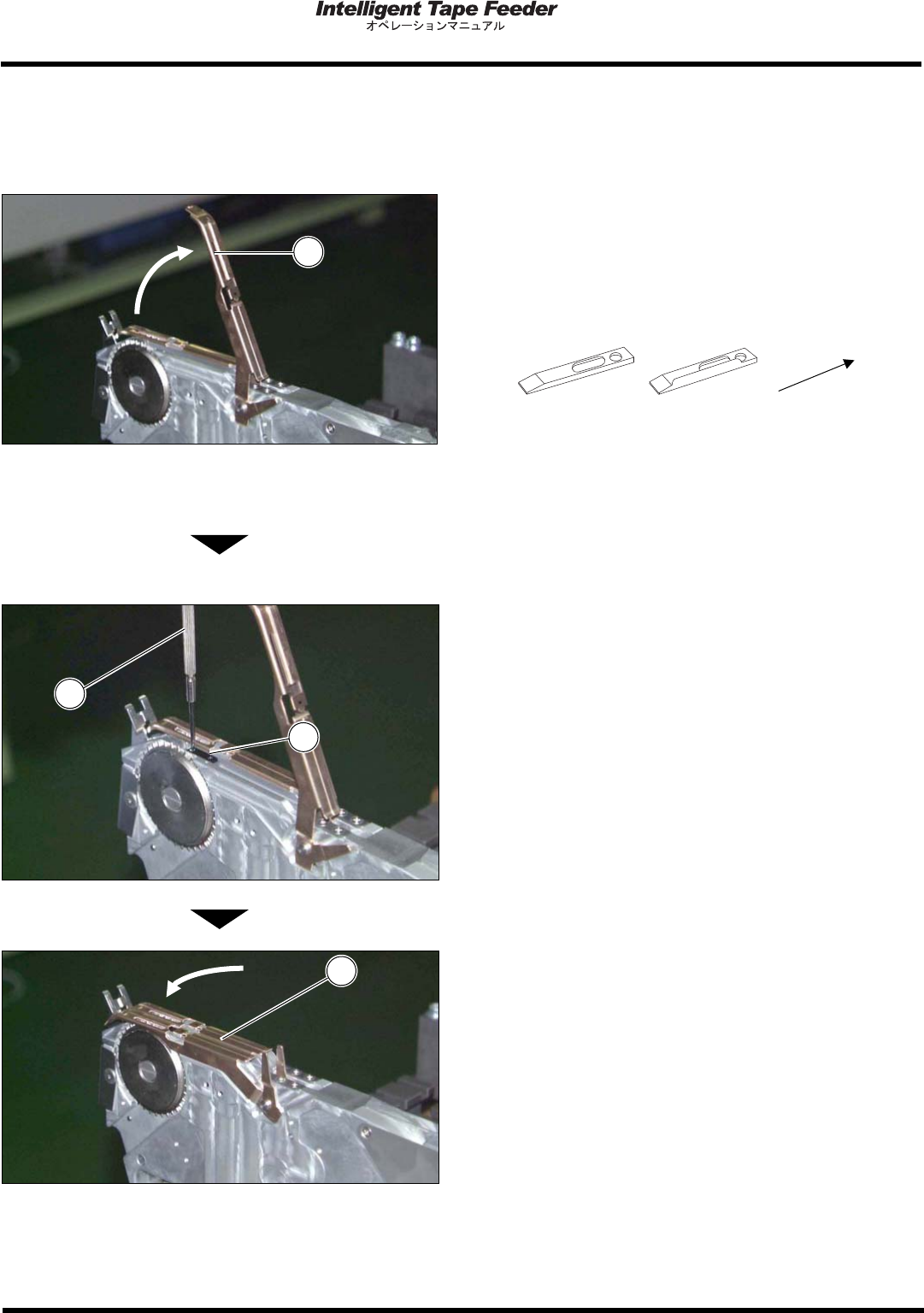

3.3
ブロックの取り付け・取り外し手順
Page 3-16
INTF-J-OME03-A01-03
3.
溝に押し込みながら、ブロックを図の方
向に滑らせ、裏面の突起をフィーダーフ
レームのネジ穴にはめ込む。
ネジ穴
4.
テープ押さえカバー
を押さえて閉じ
る。
INTF-089P
INTF-043P
1
3.3
ブロックの取り付け・取り外し手順
INTF-J-OME03-A01-03 Page 3-17
3.3.6
紙用ブロックの取り外し方
(8 mm
テープフィーダーのとき
)
1.
精密マイナスドライバなどを先端側から
ブロックの下に押し込んで引き起こす。
お知らせ
磁力が影響するワークによって吸着率が悪化する場合は、マグネットなしのブロッ
クを使用してください。
(
マシン同梱品
)
例
)
微小チップの未吸着発生時
INTF-090P
3.3
ブロックの取り付け・取り外し手順
Page 3-18
INTF-J-OME03-A01-03
3.3.7
エンボス用ブロックの取り付け方
(8 mm
テープフィーダーの
とき
)
1.
フィーダーのテープ押さえカバー
を開
き、フィーダーの溝に、ブロックを挿入
する。
ビス取り付け穴がテープ送り方向に向くよう
に取り付けてください。
エンボス用
ブロック
エンボス用
ブロック
(L
型
)
テープ送り方向
フレーム溝のゴミやチップは取り除いてくだ
さい。チップが正常に送られなかったり吸着
ミスの原因になります。
2.
精密プラスドライバー
で、取り付けら
れていたビスにてブロック
を取り付け
る。
ドライバは、
#0
を使用してください。
締め付けトルクの目安は
8 Ncm
です。締めす
ぎるとブロックの浮き、破損につながります。
3.
テープ押さえカバー
を押さえて閉じ
る。
INTF-019P
1
INTF-044P
2
1
TAPE-058E
TAPE-059E
INTF-043P
1
