3.1 ブロックの 取り付け準備 Pa ge 3- 4 INTF-J -OME03-A01-0 3 テープタイプ別での使用可能なブロック ワーク テープタイプ 磁力の悪影響 有無 1 マグネット付着 有無 2 使用可能なブロ ック 付く 紙 / エンボス共用ブロ ック 3 無し 付かない 紙 / エンボス共用ブロ ック、 または 紙用ブロック 紙 有り ブロックを装着 しない。 または紙 用ブロック 付く 紙 / …
3.1
ブロックの取り付け準備
INTF-J-OME03-A01-03 Page 3-3
エンボステープを使用する場合の適合ブロック
フィーダー形状
ブロック取り付け前の状態
4.7 mm
3.5 mm
INTF-005E
INTF-109J
ブロックタイプ
A
のサイズ
B
のサイズ
適合ブロック
紙
/
エンボス共用
ブロック
0 mm ~ 4.6 mm 0 mm ~ 1.2 mm
INTF-112J
C
のサイズは
0 mm
です。
エンボス用ブロック
(L
型
)
0 mm ~ 3.2 mm 0 mm ~ 1.3 mm
INTF-111J
テープの支えの面積が拡大し、振動が軽減され
ることがあります。また、ワークテープの脱線
防止もできます。
エンボス用ブロック
3.2 mm ~ 4.6 mm 1.2 mm ~ 1.3 mm
INTF-110J
C
のサイズが
0.1 mm ~ 0.2 mm
となり、ワーク
が微少チップの場合、振動が軽減されることが
あります。
3.1
ブロックの取り付け準備
Page 3-4
INTF-J-OME03-A01-03
テープタイプ別での使用可能なブロック
ワーク
テープタイプ
磁力の悪影響
有無
1
マグネット付着
有無
2
使用可能なブロック
付く
紙
/
エンボス共用ブロック
3
無し
付かない
紙
/
エンボス共用ブロック、または
紙用ブロック
紙
有り
ブロックを装着しない。または紙
用ブロック
付く
紙
/
エンボス共用ブロック
無し
付かない
紙
/
エンボス共用ブロック、または
エンボス用ブロック
(L
型
)
、エン
ボス用ブロック
エンボス
有り
ブロックを装着しない。またはエ
ンボス用ブロック
(L
型
)
、エンボ
ス用ブロック
1:
マグネットの磁力により製品に悪影響を及ぼすことがあるかないか。
2:
マグネットに付くか付かないか。
3:
表面磁束密度は、
50 mT
以下です。
購入する場合のブロック品番
ブロックタイプ
数量
品番
付属品
紙
/
エンボス共用ブロック
10
N610037839
紙用ブロック
20
N610003142
エンボス用ブロック
(L
型
)
20
N610037836
取り付けビス
エンボス用ブロック
20
N610037837
取り付けビス
上記の数量は、
1
袋の中に入っているブロックの総個数を表しています。

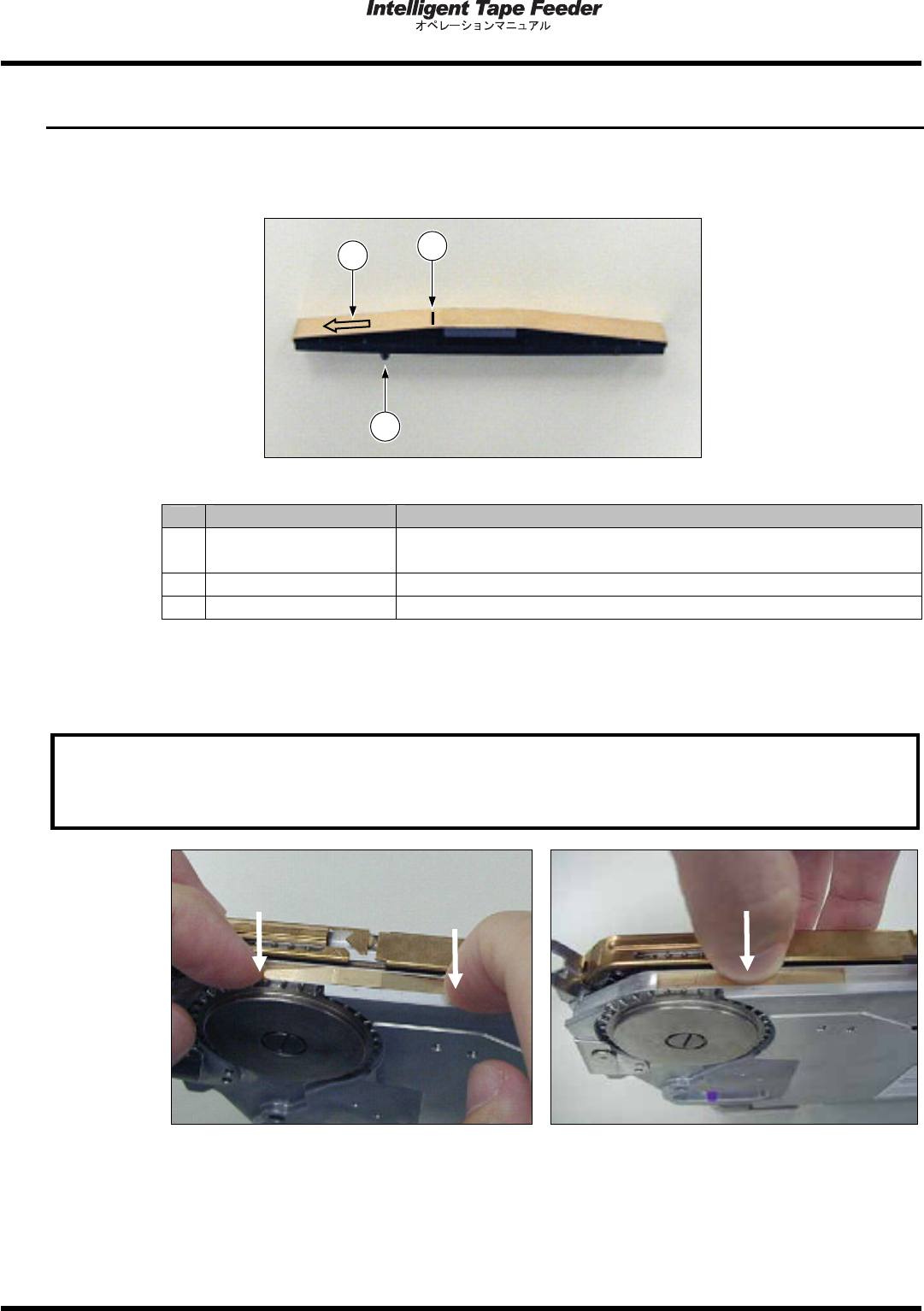

3.2
紙
/
エンボス共用ブロックの各部名称、取り付け時の注意
INTF-J-OME03-A01-03 Page 3-5
3.2
紙
/
エンボス共用ブロックの各部名称、取り付け時の注意
3.2.1
各部名称
No.
名称
内容
矢印刻印
ブロックの方向を示します。
この矢印刻印がある方が前側です。
ライン刻印
ブロックの取り付け位置の確認に用います。
位置決めピン
フィーダーのフレームの位置決め穴に勘合します。
3.2.2
取り付け時の注意
INTF-251P INTF-252P
OK NG
お願い
8 mm
薄型シングルフィーダー
/ 8 mm
テープフィーダーに取り付けの際、ブロック
の前後の端以外は、押さないでください。
INTF-250P
1
3
2
○
×
○
