5.2 テープガイ ド ( 継目検出センサ ー部 ) について Page 5-10 INTF-J- OME05-A01-0 2 【 12 mm /16 mm, 24 m m/32 m m, 44 mm /56 mm テープフィーダ ーの場合】 内側のマークに 合わせる 12 mm 幅テープ装着時 24 mm 幅テープ装着時 44 mm 幅テープ装着時 外側のマークに 合わせる 16 mm 幅テープ装着時 32 mm 幅テープ装着時 56…
5.2
テープガイド
(
継目検出センサー部
)
について
INTF-J-OME05-A01-02 Page 5-9
5.2.1
簡易的な調整方法
ゲージを使用しない方法です。
1.
フィーダーのフレーム上のマークにテー
プガイドを合わせ、精密ドライバーで調
整ネジ
(M2.5)
を緩める。
2.
フレーム上のマークにガイドを合わせ
る。
名称
継目検出センサー
マーク
(
フレームにドリル穴
2
か所
)
合わせ穴
(
テープガイドの穴
)
テープガイド
次ページへ
INTF-026E
1
INTF-027E
1
43
2
5.2
テープガイド
(
継目検出センサー部
)
について
Page 5-10 INTF-J-OME05-A01-02
【
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm
テープフィーダーの場合】
内側のマークに合わせる
12 mm
幅テープ装着時
24 mm
幅テープ装着時
44 mm
幅テープ装着時
外側のマークに合わせる
16 mm
幅テープ装着時
32 mm
幅テープ装着時
56 mm
幅テープ装着時
【
72 mm
テープフィーダーの場合】
マークは
1
か所のみ
3.
精密ドライバーで調整ネジをしっかりと
締める。
4.
ワークテープの切れ端を通し、引っ掛か
りやガタ、落ち込みがなくテープが通る
ことを確認する。
INTF-030E
INTF-028E
INTF-029E
5.2
テープガイド
(
継目検出センサー部
)
について
INTF-J-OME05-A01-02 Page 5-11

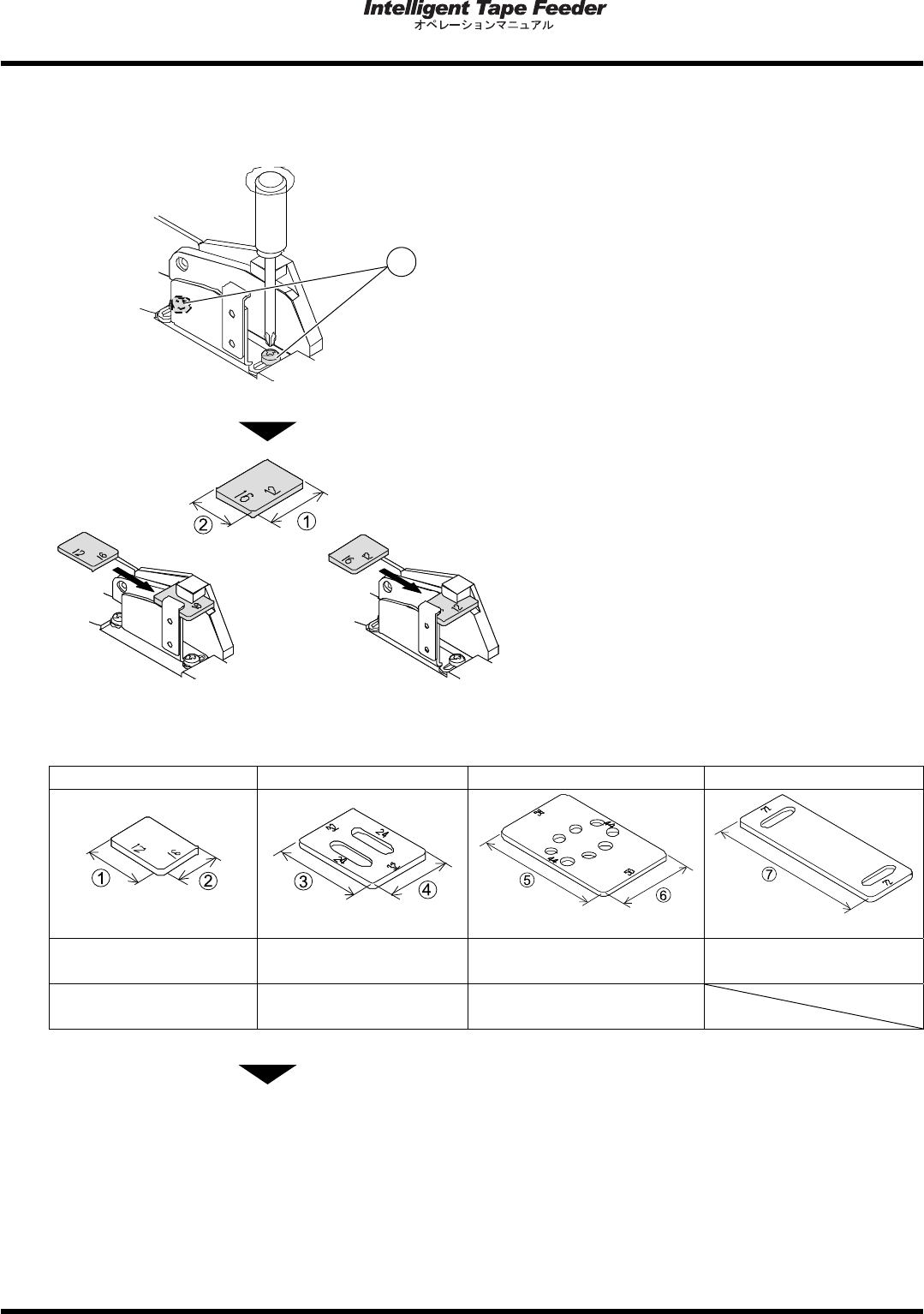

5.2.2
ゲージを使った調整方法
テープ幅ごとのゲージを使って調整する方法です。
1.
精密ドライバーで調整ネジ
(M2.5)
を
緩める。
2.
ゲージを挟んで継目検出センサーとテー
プガイドの幅を合わせる。
ここでは、
12 mm/16 mm
用テープフィーダー
で説明しています。
12 mm
幅テープ装着時
16 mm
幅テープ装着時
12 mm/16 mm
用ゲージ
24 mm/32 mm
用ゲージ
44 mm/56 mm
用ゲージ
72 mm
用ゲージ
INTF-037E
INTF-034E
INTF-035E
INTF-036E
16 mm
幅テープ装着時
の調整幅
32 mm
幅テープ装着時
の調整幅
56 mm
幅テープ装着時の
調整幅
72 mm
幅テープ装着時
の調整幅
12 mm
幅テープ装着時
の調整幅
24 mm
幅テープ装着時
の調整幅
44 mm
幅テープ装着時の
調整幅
次ページへ
INTF-026E
1
INTF-032E
INTF-033E
INTF-031E
