INTF-J-OME02-A01-06 Page 2-1
2.
テープフィーダー・テープの着脱
テープフィーダー・テープの着脱について
テープフィーダーの着脱方法
テープフィーダーを供給部のスロット部にセットする方法を記載しています。
8mm
薄型シングルフィーダーは、供給部のスロット部にセットする際、専用アタッチメントが
必要となります。その着脱方法を記載しています。
テープのセット
テープをテープフィーダーにセットする方法を記載しています。
・
88 mm
以上のテープフィーダーは
8 mm ~ 72 mm
テープフィーダーのセット方法とは一部異
なります。
・
8mm
薄型シングルフィーダーは、独自のセット方法となります。
2.1
テープフィーダーの着脱方法
Page 2-2 INTF-J-OME02-A01-06
2.
2.1
テープフィーダーの着脱方法
お願い
テープフィーダーを着脱するときは、両手で取り扱ってください。
片手で取り扱うと落としたり、テープフィーダー先端部を供給部のスロット部にぶ
つけたりして損傷し、動作に狂いが生じるおそれがあります。
2.1.1
専用アタッチメントの取り付け方
(
薄型フィーダー使用時
)
1.
専用アタッチメントのＴスロット部①を
供給部のスロット部のＴスロット溝②に
合わせ挿入する。
2.
専用アタッチメントのＴスロット部を
供給部のスロット部のガイドピン③に合
わせスライドさせる。
3.
クランプレバー④を上側に引き、専用
アタッチメントを奥にスライドさせる。
4
1
2
3
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-3

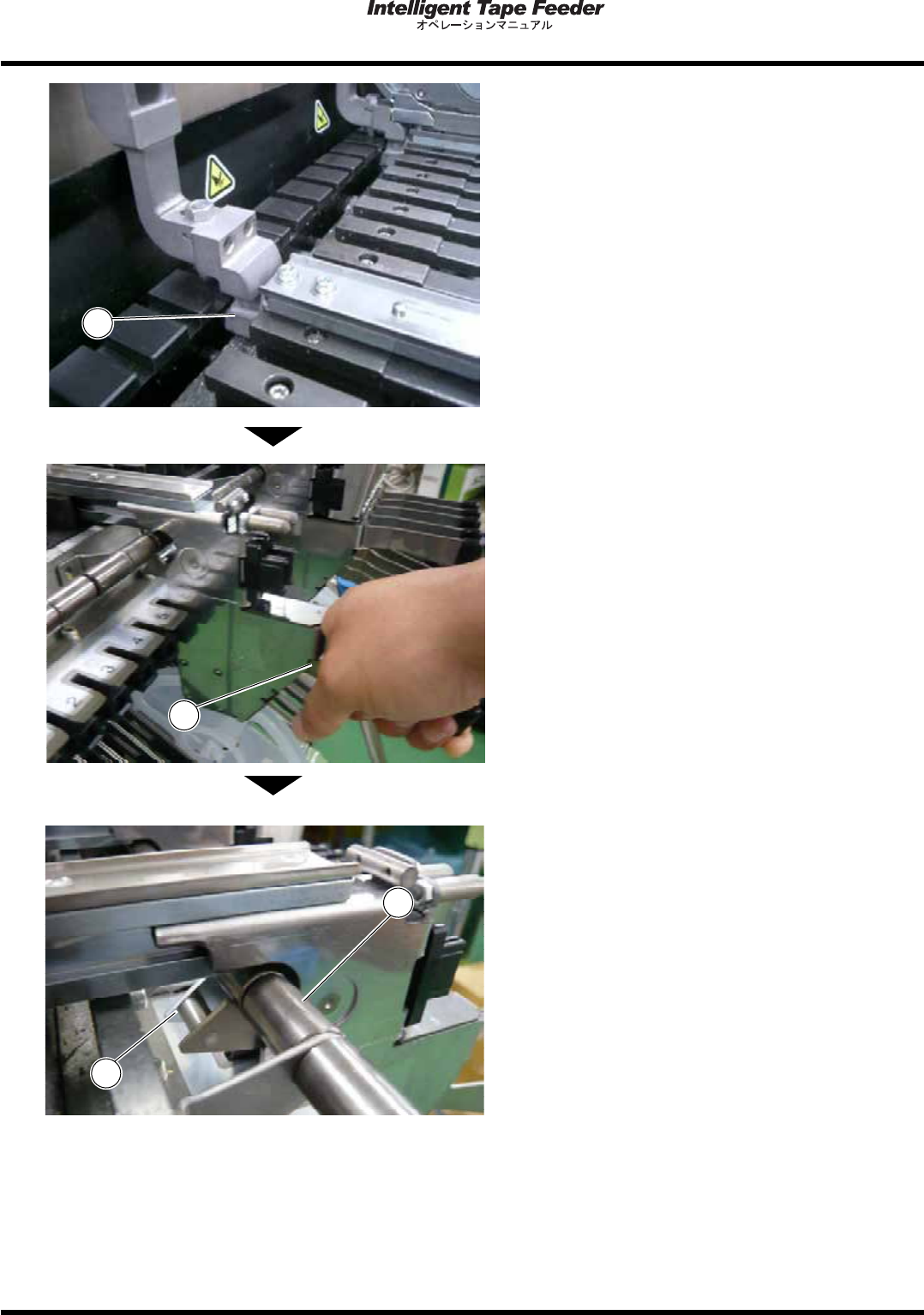

4.
供給部のスロット部奥のスロット溝まで
専用アタッチメントのＴスロット部①を
挿入する。
5.
供給部のスロット部奥のスロット溝まで
挿入した位置でクランプレバー④を戻す。
6.
クランプレバー先端フック⑤が供給部の
スロット部のくわえ棒⑥に引っ掛ってい
る事を確認します。
4
INTF
-
012P
5
6
1
