6.1 8mm 薄型シングルフィーダーのテー プ搬送通路の清掃 INTF-J-OME06-A01-04 Page 6-3 6.1.2 テープ搬送通路の清掃 テープ押さえカバーを開閉するには 、レバーを取り外す必要があり ます。 ( 6.2.1 レバーの 取り外し手順 ) を参照ください。 テープの搬送通路にチップ ・ ゴミなど付着して いないか。 特に、次の項目に関しては、 2 週間に 1 回の割合で実施してください。 ・ テー…

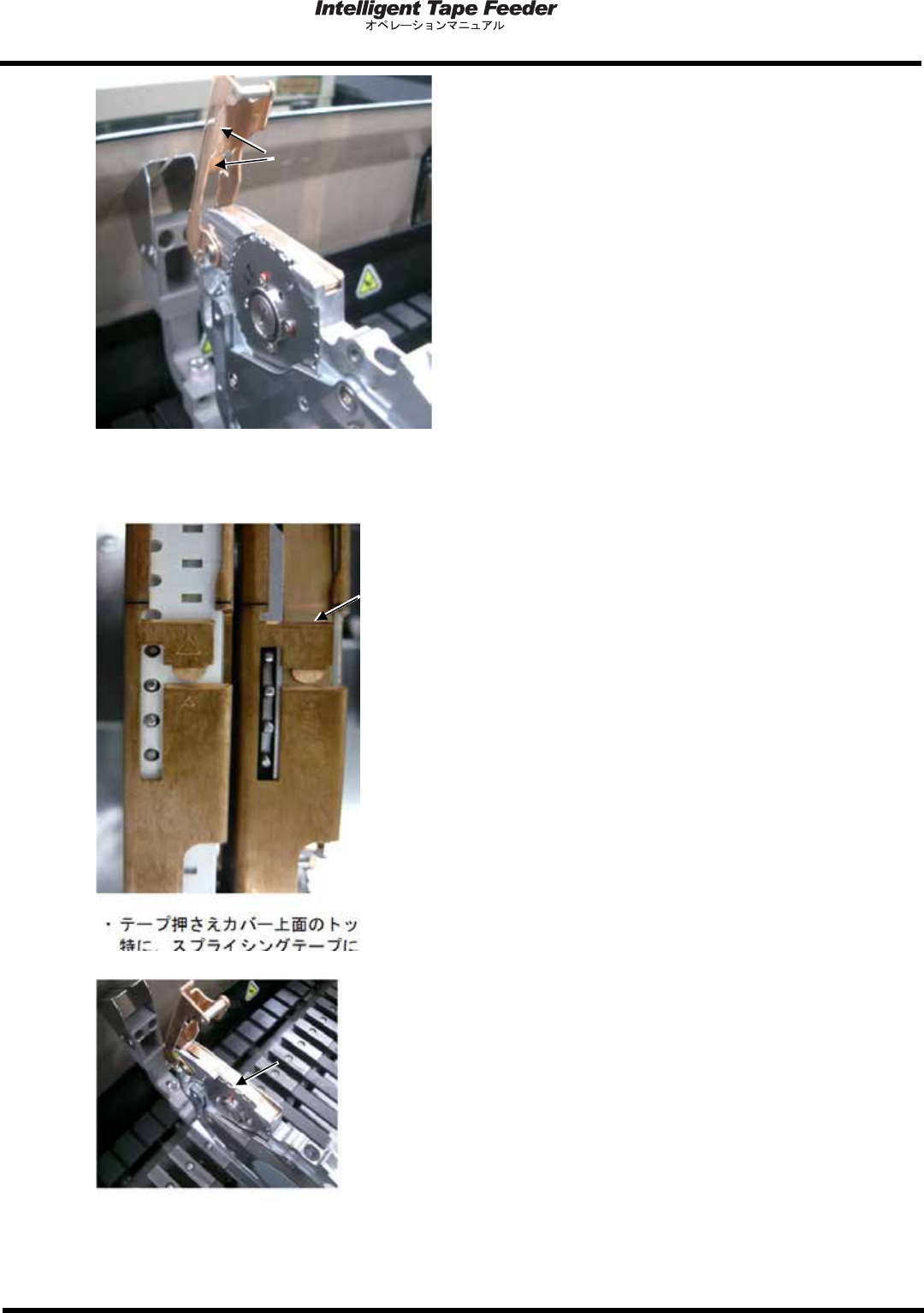

6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
Page 6-2 INTF-J-OME06-A01-04
6.
6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
清掃時にテープフィーダーの分解が必要になりますので、分解／組立手順を合わせて記載します。
6.1.1
レバー取り外し手順
1.
レバー①の上部を指で押さえながら固定
ネジ②を緩める。
レバー①内部には、バネ③がセットされていま
すので、バネ紛失しないよう十分にご注意下さ
い。
2.
レバー①の上部を指で押さえながら、固
定ネジ②を抜き取る。
レバー①内部には、バネ③がセットされていま
すので、バネを紛失しないよう十分にご注意下
さい。
3.
レバー①の上部を指で押さえを除々に緩
め、レバー①とバネ③を取り外す。
レバー①内部には、バネ③がセットされていま
すので、バネを紛失しないよう十分にご注意下
さい。
1
2
3
INTF
-
081P
1
2
INTF
-
081P
1
3
6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
INTF-J-OME06-A01-04 Page 6-3
6.1.2
テープ搬送通路の清掃
テープ押さえカバーを開閉するには、レバーを取り外す必要があります。
( 6.2.1
レバーの
取り外し手順
)
を参照ください。
テープの搬送通路にチップ・ゴミなど付着して
いないか。
特に、次の項目に関しては、
2
週間に
1
回の割合で実施してください。
・
テープの搬送通路上面の汚れの除去。
特に、スプライシングテープによる粘着性の汚れは完全に除去してください。
INTF-060P
INTF-079P
INTF-093P
6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
Page 6-4 INTF-J-OME06-A01-04
・
テープ押さえカバー裏面、トップテープ折り返し部の汚れの除去。
特に、スプライシングテープによる粘着性の汚れは完全に除去してください。
・
テープ押さえカバー上面のトップテープ折り返し部の汚れの除去。
特に、スプライシングテープによる粘着性の汚れは完全に除去してください。
・
紙
/
エンボス共用ブロック上面の汚れの除去。
ウエスにアルコールを少量つけて、やさしく拭いてください。
強く押さえるとブロックが変形することがあります。
INTF-267P
INTF-094P
