6.1 8mm 薄型シングルフィーダーのテー プ搬送通路の清掃 INTF-J-OME06-A01-04 Page 6-7 6.1.4 レバー取り付け手順 1. テープ押さえカバー①を閉じる。 2. バネ③をフレーム④にある穴へ挿入す る。 3. レバー①の内側面にある凸部に、バネ③ の内径部を合わせながらレバー①の取り 付け穴を合わせる。 1 A 3 1 A 4 3 次ページへ
6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
Page 6-6 INTF-J-OME06-A01-04
6.1.3 8 mm
薄型シングルフィーダー用アタッチメントの清掃
・
テープフィーダー案内レール①の内部にあるチップ・テープ屑・ゴミ・ほこり等の異物
は、完全に除去してください。
・
テープフィーダー位置決め穴②の内部にあるチップ・テープ屑・ゴミ・ほこり等の異物
は、完全に除去してください。
INTF
094P
INTF-094P
INTF-094P
1
2
6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
INTF-J-OME06-A01-04 Page 6-7
6.1.4
レバー取り付け手順
1.
テープ押さえカバー①を閉じる。
2.
バネ③をフレーム④にある穴へ挿入す
る。
3.
レバー①の内側面にある凸部に、バネ③
の内径部を合わせながらレバー①の取り
付け穴を合わせる。
1
A
3
1
A
4
3
次ページへ
6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
Page 6-8 INTF-J-OME06-A01-04

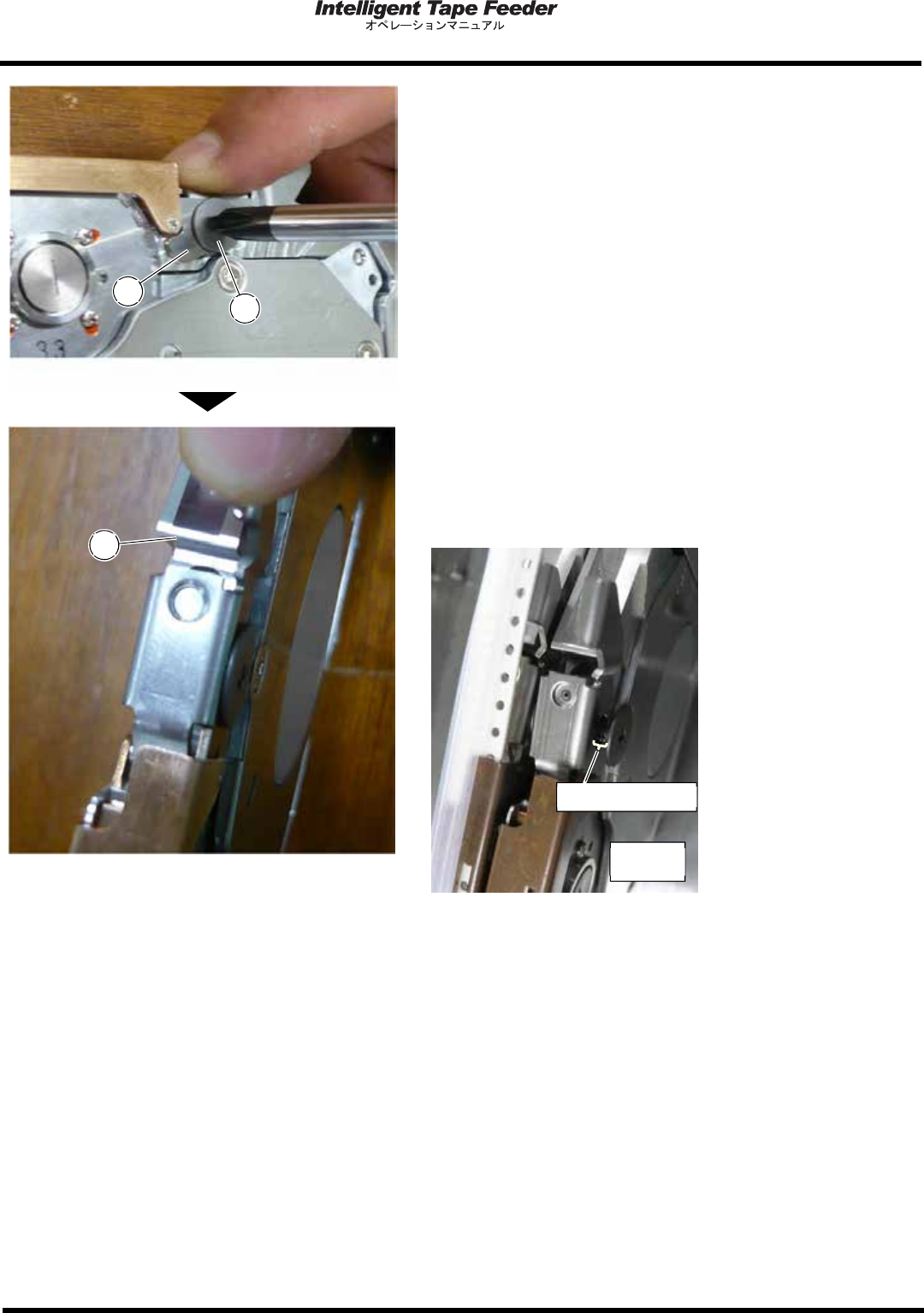

4.
固定ネジ②で、レバー①を固定する。
固定ネジ②の段付き部と、レバー①の取り付け
穴が勘合するように取り付けます。
バネ③が飛び出さないように注意して取り付
けます。
レバー①がテープ押さえカバーの内側に入る
ように取り付けます。
締め付けトルク：
100 cN·m
5.
レバー①の動作確認を行う。
写真のように、固定ネジの浮きがないか確認し
てください。
A
1
2
A
1
NG
固定ネジの浮き
