5.1 テープガイ ド ( テープ押さえカ バー部 ) について INTF- J-OME05-A01- 02 Page 5- 5 4. テープ押さえカバーを前側に倒し、テー プガイドの後側を取り付ける。 名称 なべ小ネジ固定 用穴 皿ビス固定用穴 5. テープ押さえカバーを閉じる。 INTF-0 59P INTF-0 58P INTF-0 74P 1 2
5.1
テープガイド
(
テープ押さえカバー部
)
について
Page 5-4 INTF-J-OME05-A01-02
2.
フィーダーのテープ押さえカバーを開
く。
3.
テープガイドのテープ送り方向の刻印
を、テープ送り方向に合わせフィーダー
の溝に挿入し、精密プラスドライバー
でガイド前側を取り付ける。
名称
精密プラスドライバー
なべ小ネジ固定用穴
皿ビス固定用穴
テープガイドには、テープ幅の刻印表示
12 mm
用：
12
24 mm
用：
24
44 mm
用：
44
があります。
名称
テープガイド
テープ送り方向刻印
次ページへ
INTF-056P
4
5
INTF-055P
INTF-057P
1
INTF-073P
2
3
5.1
テープガイド
(
テープ押さえカバー部
)
について
INTF-J-OME05-A01-02 Page 5-5
4.
テープ押さえカバーを前側に倒し、テー
プガイドの後側を取り付ける。
名称
なべ小ネジ固定用穴
皿ビス固定用穴
5.
テープ押さえカバーを閉じる。
INTF-059P
INTF-058P
INTF-074P
1
2
5.1
テープガイド
(
テープ押さえカバー部
)
について
Page 5-6 INTF-J-OME05-A01-02

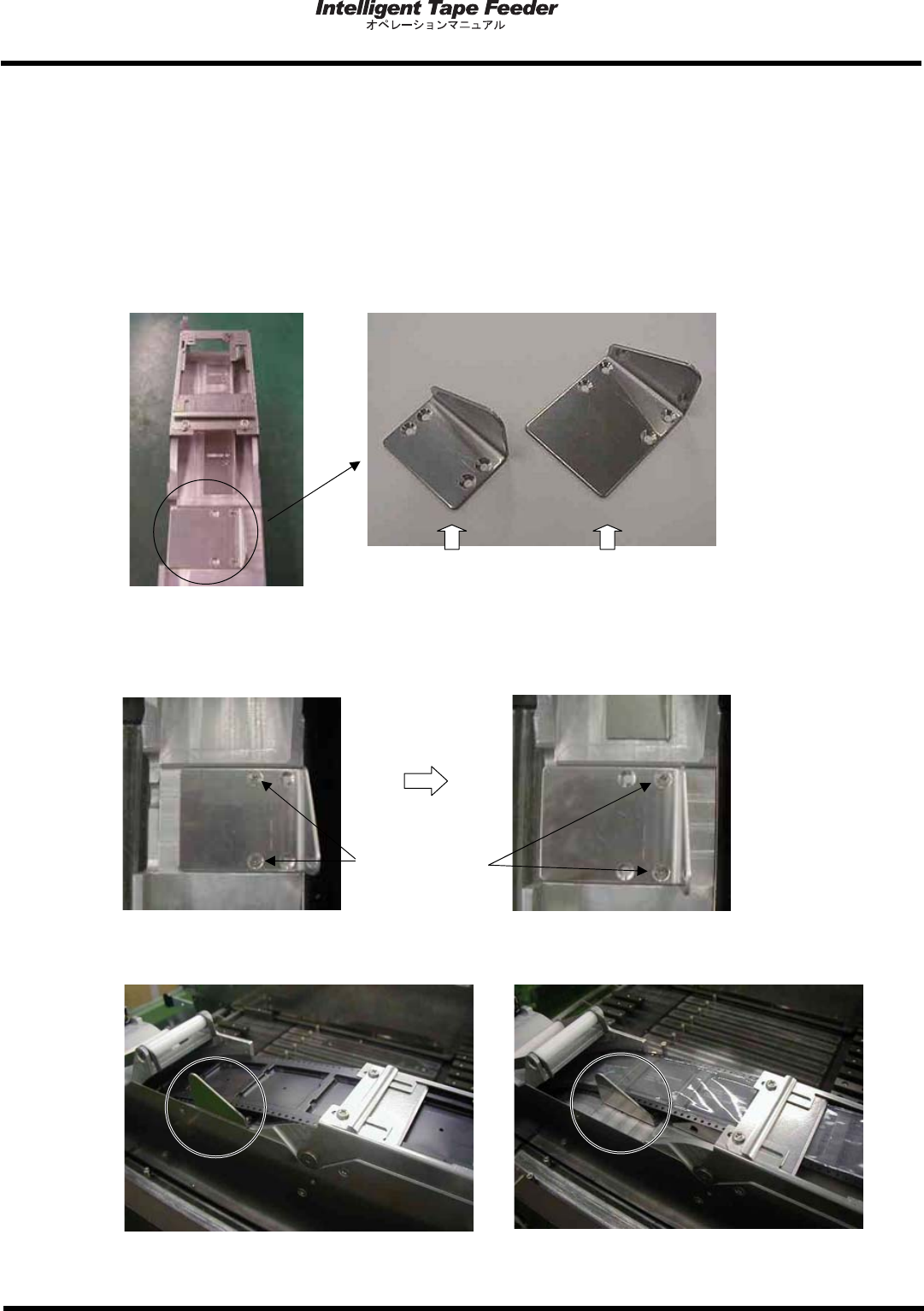

5.1.3
テープガイド
(
キャリアテープ搬送ガイド
)
の取り付け手順
テープガイド
(
キャリアテープ搬送ガイド
)
は
24 mm ~ 56 mm
幅用フィーダーに設定され、キ
ャリアテープ搬送時の蛇行による吸着位置ズレを低減します。
出荷時には共用しているテープ幅の広い幅の方に取り付けられています。
(
説明写真には
44/56 mm
フィーダーを使用しています。
24/32 mm
フィーダーも同様にしてくだ
さい。
)
取り付け位置変更は、精密プラスドライバーを使用して
2
個の皿ビスで行ってください。
尚、皿ビスの締め付けによって位置が規制されますので、調整は必要ありません。
皿ビス固定箇所
44/56 mm
フィーダー用
24/32 mm
フィーダー用
出荷時状態
(56 mm
幅テープ位置
)
取り付け位置変更後
(44 mm
幅テープ位置
)
56 mm
幅テープセット状態
44 mm
幅テープセット状態
INTF-140P
INTF-141P
INTF-142P
INTF-143P
INTF-144P
INTF-145P
