INTF- J-OME01-A01- 02 Page 1-1 1. 概要 この章では、テープフィーダーの種類・仕様について説明します。 各部の名称 テープフィーダーと、交換台車の各部の名称を記載しています。 仕様 テープフィーダーに対応している テープ種類や、送りピッチについて記載しています。
18
INTF-J-OME00-A04-02
C)
カバーの取り扱い
フィーダー本体カバー
(
両側面
)
については、下図
C1
、
C2
で扱いが異なります。
C1
当カバーの内側には重要な部品があるため、絶対に開けないでください。
これらのカバーを開けた場合は、動作・精度の保証はできません。
C2
カバーテープ引き込み機構に異物が混入した場合、その除去のため、取り外していた
だく可能性があります。
7
章「トラブルが発生した場合」の該当項目をお読みの上、作業を行ってください。
誤った作業をすると故障の原因になります。
<8 mm
テープフィーダー
>
<12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
テープフィーダー
>
<88 mm, 104 mm
テープフィーダー
>
<8 mm
薄型シングルフィーダー
>
お知らせ
取扱説明書または部品交換手順書に記載していない個所を分解された場合、当社で
は修理などのサービスをお受けできないことがあります。
INTF-061E
C1
C2
INTF-060E
C1
C2
INTF-062E
C2
C1
INTF-063E
C1
INTF-078E
C1
C1
INTF-079E
C2
C1
INTF-079E
C1
INTF-078E
C2 C1
INTF-J-OME01-A01-02 Page 1-1
1.
概要
この章では、テープフィーダーの種類・仕様について説明します。
各部の名称
テープフィーダーと、交換台車の各部の名称を記載しています。
仕様
テープフィーダーに対応しているテープ種類や、送りピッチについて記載しています。

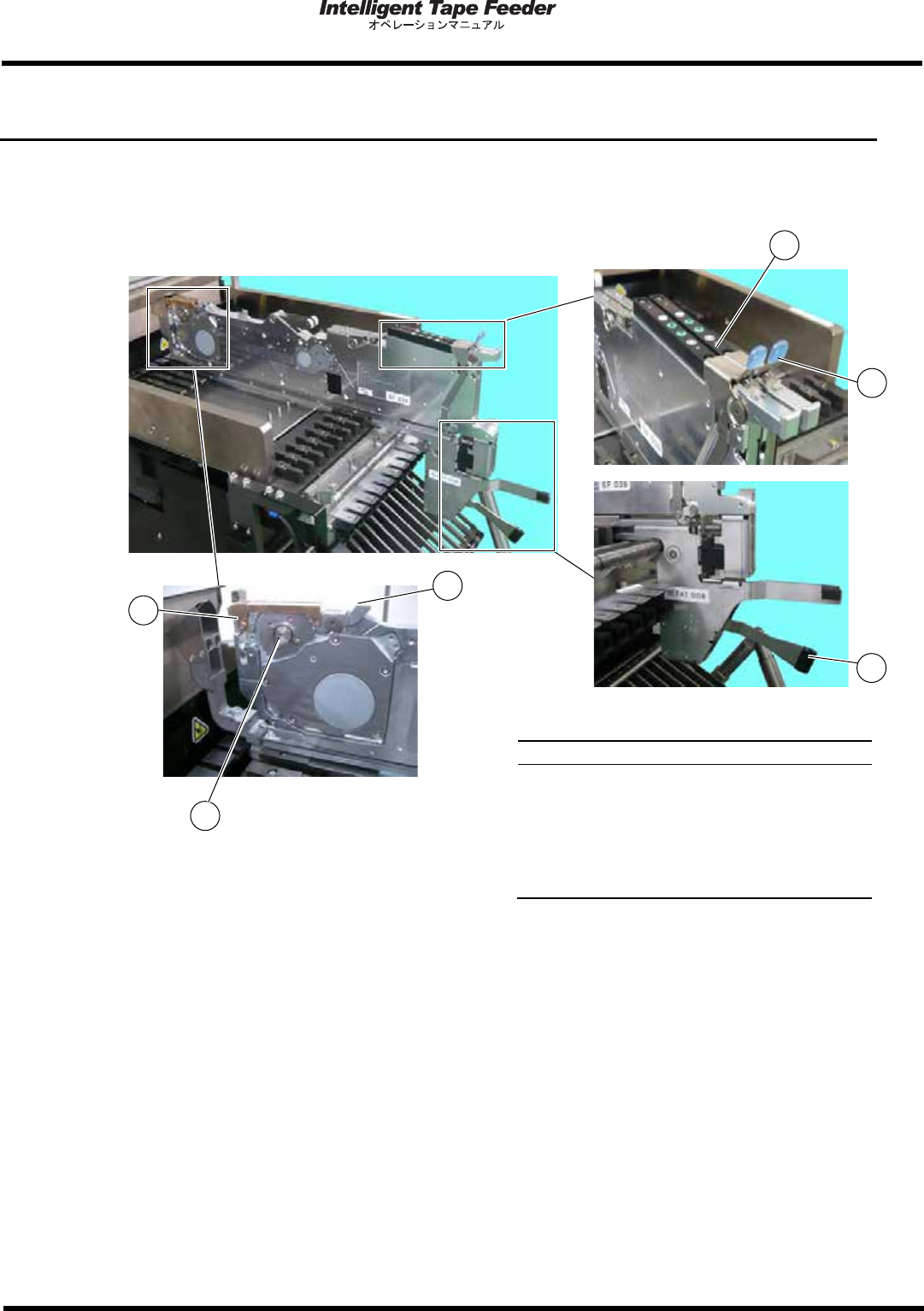

1.1
各部の名称
Page 1-2
INTF-J-OME01-A01-02
1.
1.1
各部の名称
テープフィーダーには、
8 mm
薄型シングルフィーダー
, 8 mm, 12 mm/16 mm, 24 mm/32 mm, 44
mm/56 mm, 72 mm, 88 mm, 104 mm
用があります。
8 mm
薄型シングルフィーダー
/
専用アタッチメント
名称
クリック
スプロケット
テープ押さえカバー
操作スイッチ部
フィーダー用クランパレバー
アタッチメントクランプレバー
INTF-060P
INTF-019P
5
4
INTF-011P
6
INTF-011P
1
2
3
