2.2 テープのセット Page 2-42 INTF-J-OME02-A01-06 88 mm テープフィーダー 1. クリック を矢印方向に倒し、ロックを外 す。 2. テープ押さえカバー を矢印方向に開く。 次ページへ お知らせ 88 mm テープフィーダーの取り付け方は、 12 ~ 72 mm テープフィーダーと下記の 2 つの点が異なります。 ① キャリアテープをセットした後で、電源コードを接続する。 88 mm テ…
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-41
18.
カバーテープ引き込み用スイッチ
を押
し、カバーテープ
が張るまで巻き取る。
カバーテープが張ると、引き込みモーターは
自動的に停止します。
19.
キャリアテープをクリックの先端に合わ
せ、フレーム先端より約
20 mm
程度の離
れた位置をはさみで切る。
切り取ったキャリアテープは供給部のスロッ
ト部の上に落とさないようにテープ先端を片
手で持ち、切ってください。
お願い
テープスプライシングの方法については、ジョイントテープキットの取扱説明書を
参照ください。
INTF-030P
20 mm
INTF
028P
1
INTF-067P
2
2.2
テープのセット
Page 2-42 INTF-J-OME02-A01-06
88 mm
テープフィーダー
1.
クリック
を矢印方向に倒し、ロックを外
す。
2.
テープ押さえカバー
を矢印方向に開く。
次ページへ
お知らせ
88 mm
テープフィーダーの取り付け方は、
12 ~ 72 mm
テープフィーダーと下記の
2
つの点が異なります。
① キャリアテープをセットした後で、電源コードを接続する。
88 mm
テープフィーダーにはテープを搬送するスプロケットが
2
つあります。
左右の回転角を合わせる為、電源コードの接続はキャリアテープをセットした後で行います。
② テープ押さえカバーのクリックが
2
つある。
88 mm
テープフィーダーにはテープ押さえカバーのクリックが
2
つあります。
テープ押さえカバーの開閉は両手で行ってください。
お知らせ
104 mm
テープフィーダーのテープの取り付け方は、
88 mm
テープフィーダーと同
じ手順で行ってください。
INTF-109P
1
INTF-107P
2
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-43

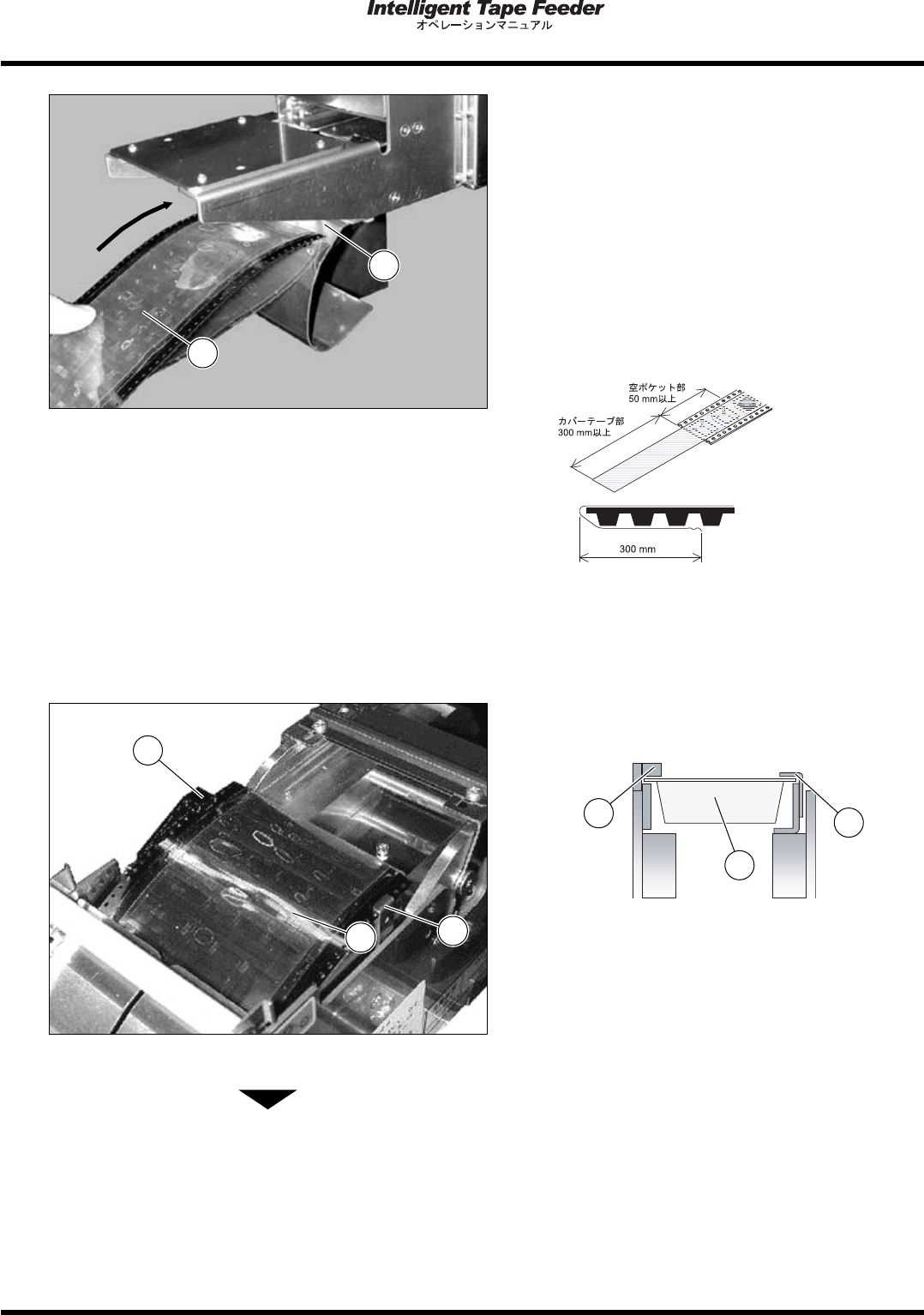

3.
キャリアテープ
をテープ挿入口
よりテ
ープ押さえカバーまで通す。
補助テープは必ず剥がしてください。接着剤
がギア、ローラに付着しトラブルの原因にな
ります。
空ポケットを
50 mm
以上設けてください。
カバーテープをキャリアテープの下側方向に
先端から約
300mm
程度折り曲げておいてく
ださい。
(
継目検出センサー付きフィーダーを使用する場合
)
継目検出センサー付きフィーダーでは、センサー部にもテープを通す必要があります。
キャリアテープ
を継目検出センサー
とテ
ープガイド
の間に渡すように通す。
次ページへ
INTF-110P
1
2
INTF-071J
INTF-111P
1
2
3
INTF-072E
1
2
3
