2.2 テープのセット INTF-J-OME02-A01-06 Page 2-33 5. カバーテープとキャリアテープをテープ 押さえカバーの下まで通し、 カバーテープ を開口部から引き出します。 分離スリット部からの引き出しの方 が良い場 合があります。 2.2.1 取付け前の確認 ( テープ押さえカバ ー・スプロケット ) テープ押さえカバーの種類と、 対応チップサイ ズの 3 を参照してください。 *12/16 mm 、 …
2.2
テープのセット
Page 2-32 INTF-J-OME02-A01-06
4.
キャリアテープをテープ挿入口よりテー
プ押さえカバーまで通す。
補助テープは必ずはがしてください。接着剤
がギア、ローラに付着しトラブルの原因にな
ります。
空ポケット部分を
50 mm
以上設けてくださ
い。
カバーテープをキャリアテープの下側方向に
先端から約
300 mm
程度折り曲げておいてく
ださい。
(
継目検出センサー付きフィーダーを使用する場合
)
継目検出センサー付きフィーダーでは、センサー部にもテープを通す必要があります。
【
8 mm
テープフィーダーの場合】
キャリアテープ
を継目検出センサー
と溝
の間に通す。
【
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
テープフィーダーの場合】
テープ
を継目検出センサー
とテープガイ
ド
の間に渡すように通す。
次ページへ
300 mm
300 mm
50 mm
INTF-003J
INTF-021P
INTF-014E
1
2
INTF-016E
1
2
3
INTF-013E
1
2
INTF-015E
1
2
3
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-33

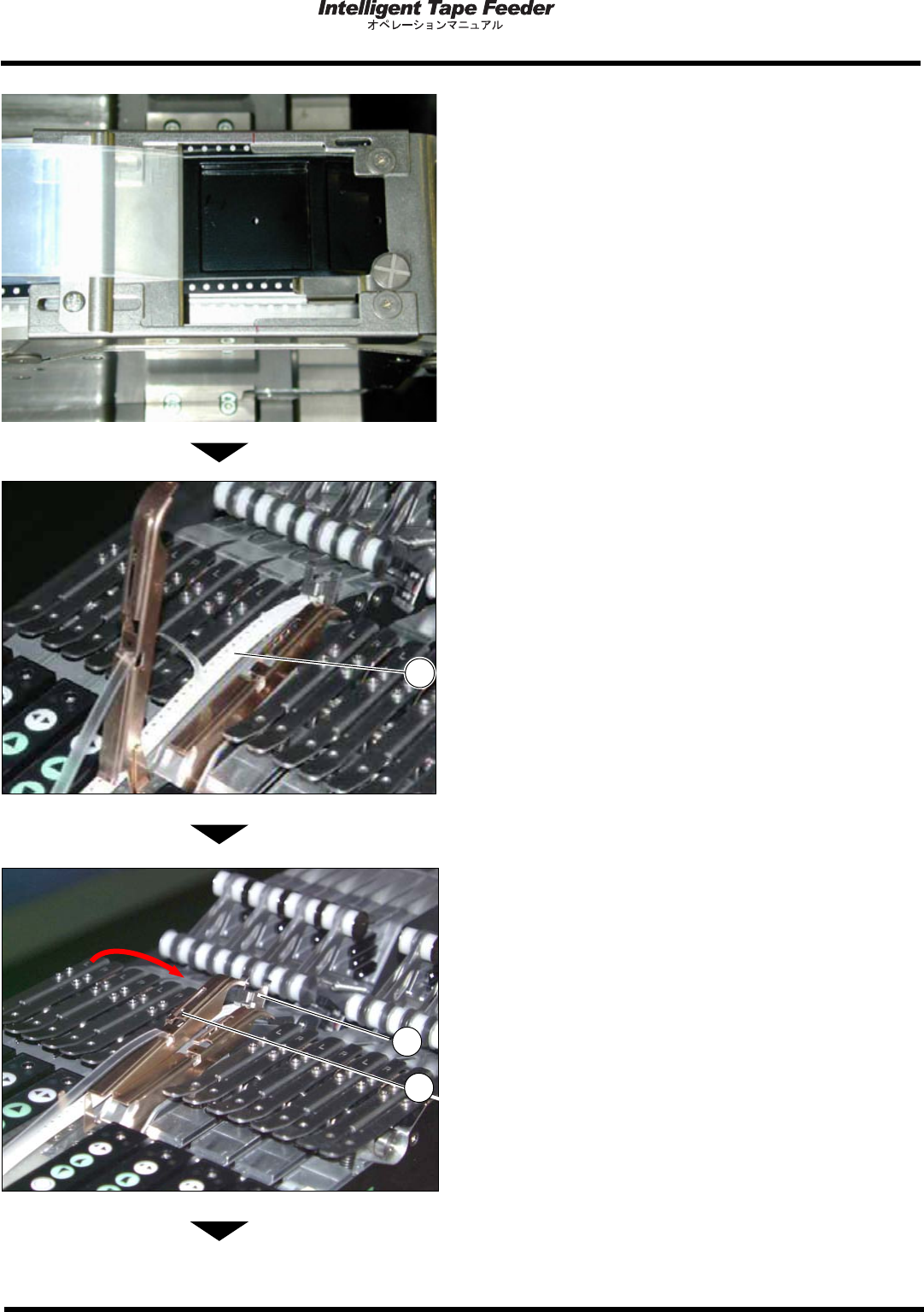

5.
カバーテープとキャリアテープをテープ
押さえカバーの下まで通し、カバーテープ
を開口部から引き出します。
分離スリット部からの引き出しの方が良い場
合があります。
2.2.1
取付け前の確認
(
テープ押さえカバ
ー・スプロケット
)
テープ押さえカバーの種類と、対応チップサイ
ズの
3
を参照してください。
*12/16 mm
、
24/32 mm
テープフィーダーも同
様に、カバーテープを送りピッチ変更プレート
の分離スリット部に通してください。
次ページへ
INTF-271P
INTF-088P
INTF-272P
2.2
テープのセット
Page 2-34 INTF-J-OME02-A01-06
44/56 mm
、
72 mm
テープフィーダーは、カバ
ーテープを送りピッチ変更プレートの先端で
折り返してください。
キャリアテープの送り穴をスプロケットのピン
にかみ合わせる。

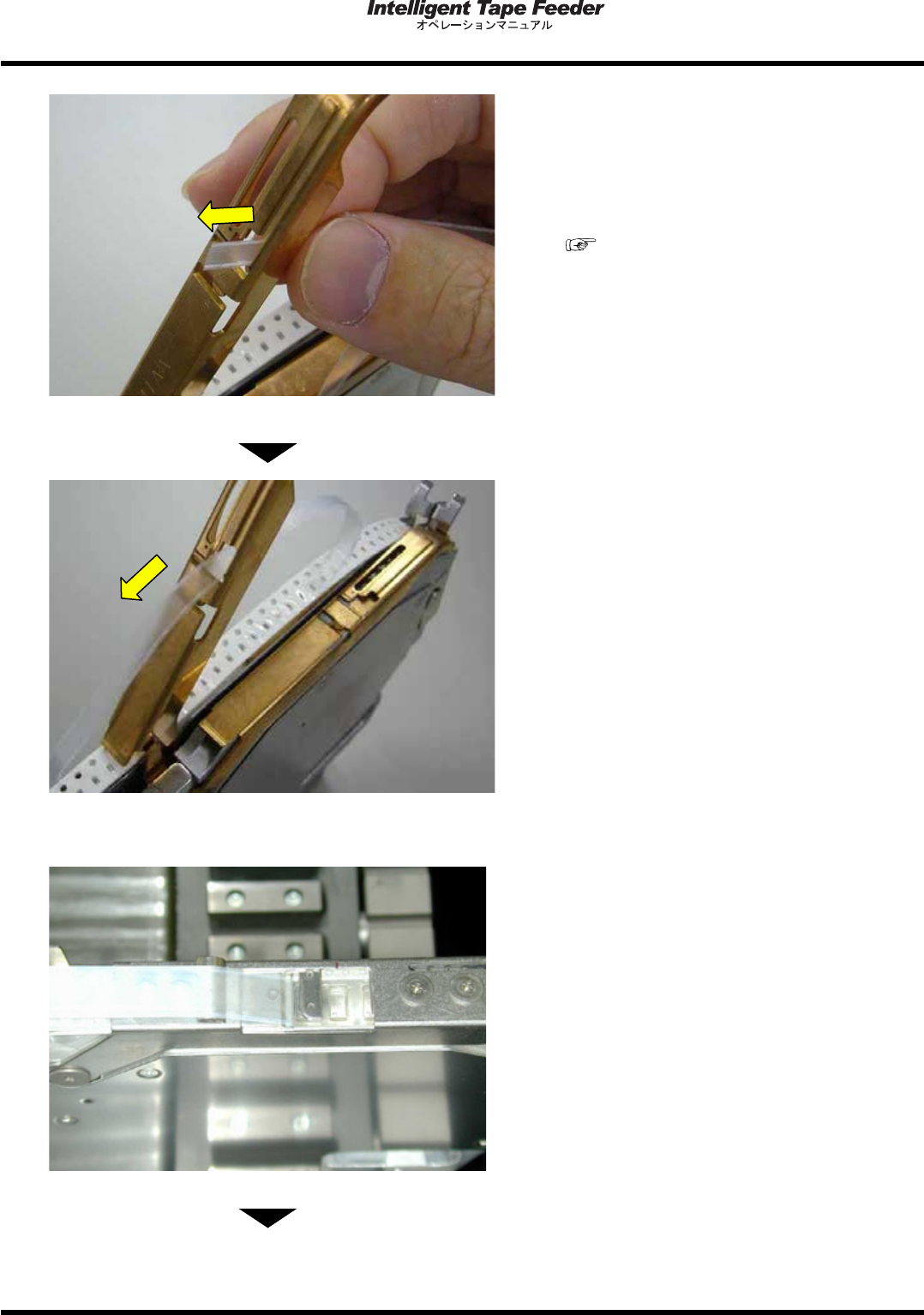

6.
キャリアテープの送り穴をスプロケット
のピン
にかみ合わせる。
スプロケットピンがキャリアテープより出て
いることを確認してください。
キャリアテープがクリックの先端より出てい
ることを確認してください。
7.
テープ押さえカバー
を閉じ、クリック
で固定する。
クリックで確実に固定されていることを確認
してください。
次ページへ
INTF-024P
1
2
INTF-023P
1
INTF-089P
