7.1 トラブルに ついて INTF- J-OME07-A01- 05 P age 7-11 3. ネジを締めてカバーを取り付ける。 締め付けトルク の目安は 40 cN•m です。 引き込み部に噛み付いたカバーテープの除去 (88 mm, 10 4 mm テープフィーダー ) カバーテープ が引き込みローラギ ア部 に噛み付いた場合に はカバーを開 き、 テープを取り除 いてください。 1. 固定しているネジ (3 か…
7.1
トラブルについて
Page 7-10
INTF-J-OME07-A01-05
【
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
テープフィーダーの場
合】
お願い
噛み込んだチップを除去する際に取り除くカバーは下図のカバーのみにしてくださ
い。その他のカバーを開けた場合、更なる異物混入や配線を切断する恐れがありま
す。
INTF-068E
取り外すカバー
1.
ネジを緩めてカバーを外す。
2.
ピンセット等でチップを取り除く。
下図の様な個所にチップ
が噛み込む可能性
があります。
次ページへ
INTF-082P
INTF-083P
INTF-069E
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-11
3.
ネジを締めてカバーを取り付ける。
締め付けトルクの目安は
40 cN•m
です。
引き込み部に噛み付いたカバーテープの除去
(88 mm, 104 mm
テープフィーダー
)
カバーテープ
が引き込みローラギア部
に噛み付いた場合にはカバーを開き、テープを取り除
いてください。
1.
固定しているネジ
(3
か所
)
を緩めて引
き込みカバー
を外す。
2.
詰まっているカバーテープ屑をピンセッ
トやラジオペンチで取り除く。
3.
引き込みカバーをネジで再度固定する。
ドライバー呼びは
#1
を使用してください。
締結トルクは
100 cN•m
を目安にしてください。
INTF-082P
INTF-120P
INTF-135P
INTF-134P
2
1
4
3
3
3
7.1
トラブルについて
Page 7-12
INTF-J-OME07-A01-05

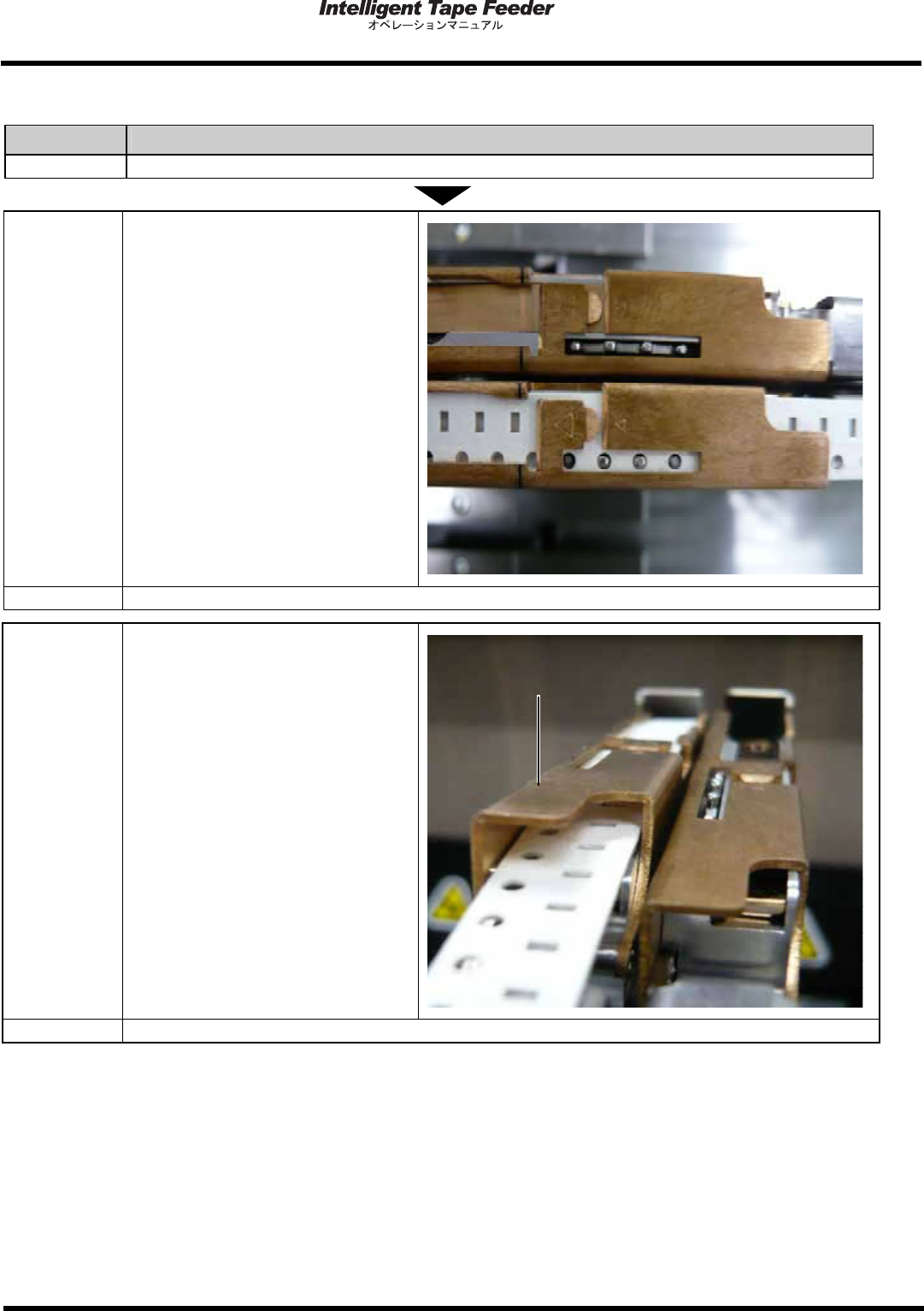

7.1.3
テープ送り不良の場合
(8mm
薄型シングルフィーダー
)
項目
詳細
トラブル現象
テープ送りが正常に行われない。
キャリアテープの送り穴とスプロケ
ットのピンがかみ合っていない。
原因
A
スプロケットピンがキャリアテ
ープより出ている事を確認して
ください。
INTF-065P
対策
A
キャリアテープの送り穴をスプロケットのピンにかみ合わせる。
原因
B
テープ押さえカバーがきちんとテー
プを押さえていない。
INTF-066P
対策
B
テープ押さえカバーの①部を押さえてテープの浮きをなくす。
①
