INTF- J-OME00-A04- 02 17 B) ビス・カバーの 取り扱い お願い テープフィーダーに取り付けられているネジおよびカバー部には、精度確保のため に重要なものもあります。取り扱いには十分注意してください。 A 吸着位置調整偏 心ピンになっ ており、あら かじめ最適な位置に 調整してある ため、絶対 に緩めないでく ださい。 このネジを緩め た場合は、動 作・精度の保 証はできません。 B ガイドプレート 固定ボルトに…
16
INTF-J-OME00-A04-02
2
取り扱いについての注意
A)
テープフィーダーの取り扱い
テープフィーダーを使用する際は、両手で取り扱う。
片手で使用すると落とす危険性があり、けがをする恐れがあります。
テープフィーダーを供給部のスロット部に取り付ける際は、両手で取
り扱う。
片手で取り扱うとフィーダー先端部を供給部のスロット部にぶつけて損傷し、動作に狂いが生じ
る恐れがあります。
INTF-099P
INTF-100P
INTF-J-OME00-A04-02 17
B)
ビス・カバーの取り扱い
お願い
テープフィーダーに取り付けられているネジおよびカバー部には、精度確保のため
に重要なものもあります。取り扱いには十分注意してください。
A
吸着位置調整偏心ピンになっており、あらかじめ最適な位置に調整してあるため、絶対
に緩めないでください。
このネジを緩めた場合は、動作・精度の保証はできません。
B
ガイドプレート固定ボルトになっており、位置関係が重要なため、絶対に緩めないでく
ださい。
これらのネジを緩めた場合は、機械への取り付けが不安定になり破損の恐れがあります。
C
フィーダー本体カバー
(
両側面
)
内側には、重要な部品があるため、絶対に開けないでく
ださい。
これらのカバーを開けた場合は、動作・精度の保証はできません。
(
下図参照
)
<8 mm
薄型シングルフィーダー
/
専用アタッチメント
>
<8 mm, 12 mm/16 mm, 24 mm/32 mm, 44
mm/56 mm, 72 mm
テープフィーダー
>
<88 mm, 104 mm
テープフィーダー
>
INTF-001P
C
A
B
INTF-101P
A
B
C
INTF-001P
B
A
INTF-001P
B
C
A
18
INTF-J-OME00-A04-02

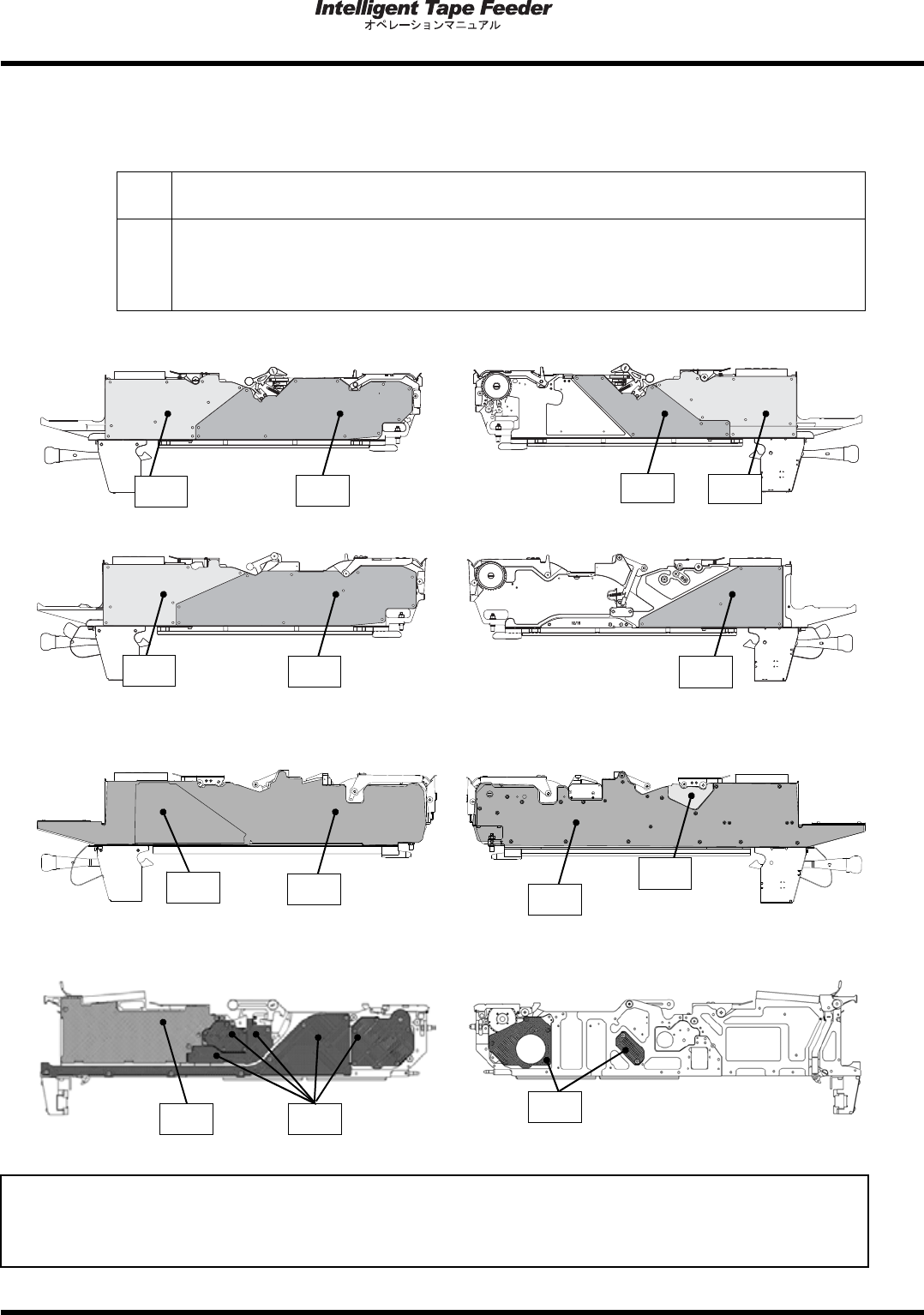

C)
カバーの取り扱い
フィーダー本体カバー
(
両側面
)
については、下図
C1
、
C2
で扱いが異なります。
C1
当カバーの内側には重要な部品があるため、絶対に開けないでください。
これらのカバーを開けた場合は、動作・精度の保証はできません。
C2
カバーテープ引き込み機構に異物が混入した場合、その除去のため、取り外していた
だく可能性があります。
7
章「トラブルが発生した場合」の該当項目をお読みの上、作業を行ってください。
誤った作業をすると故障の原因になります。
<8 mm
テープフィーダー
>
<12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
テープフィーダー
>
<88 mm, 104 mm
テープフィーダー
>
<8 mm
薄型シングルフィーダー
>
お知らせ
取扱説明書または部品交換手順書に記載していない個所を分解された場合、当社で
は修理などのサービスをお受けできないことがあります。
INTF-061E
C1
C2
INTF-060E
C1
C2
INTF-062E
C2
C1
INTF-063E
C1
INTF-078E
C1
C1
INTF-079E
C2
C1
INTF-079E
C1
INTF-078E
C2 C1
