2.2 テープのセット INTF-J-OME02-A01-06 Page 2-49 8 mm ～ 72 mm テープフィーダー 1. テープフィーダー先端下側 T スロットを供 給部のスロット部の手前スロット位置に セットする。 テープフィーダーの電源コードは接 続しませ ん。 2. 引き込みレバーを下側に押した状態で、 カ バーテープを 5 cm 程度ほど引き出す。 次ページへ お知らせ 12 mm/16 mm, 24 mm/…
2.2
テープのセット
Page 2-48 INTF-J-OME02-A01-06
4.
クリック④を押し下げ、カバーテープとキ
ャリアテープを矢印
A
方向へ引き抜きテー
プ押さえカバー③の中から取り出す。
ポケット内に残っているチップは、必ず取り
除いてください。
5.
テープフィーダー後方にある、テープ挿入
口⑤より、テープを後方へ引き抜く。
INTF-012P
5
INTF-012P
3
4
A
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-49
8 mm
～
72 mm
テープフィーダー
1.
テープフィーダー先端下側
T
スロットを供
給部のスロット部の手前スロット位置に
セットする。
テープフィーダーの電源コードは接続しませ
ん。
2.
引き込みレバーを下側に押した状態で、カ
バーテープを
5 cm
程度ほど引き出す。
次ページへ
お知らせ
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
テープフィーダーのテープの
取り外し方は、
8 mm
テープフィーダーと同じ手順で行ってください。
INTF-015P
INTF-031P
INTF-016P
INTF-026P
1
2
2.2
テープのセット
Page 2-50 INTF-J-OME02-A01-06

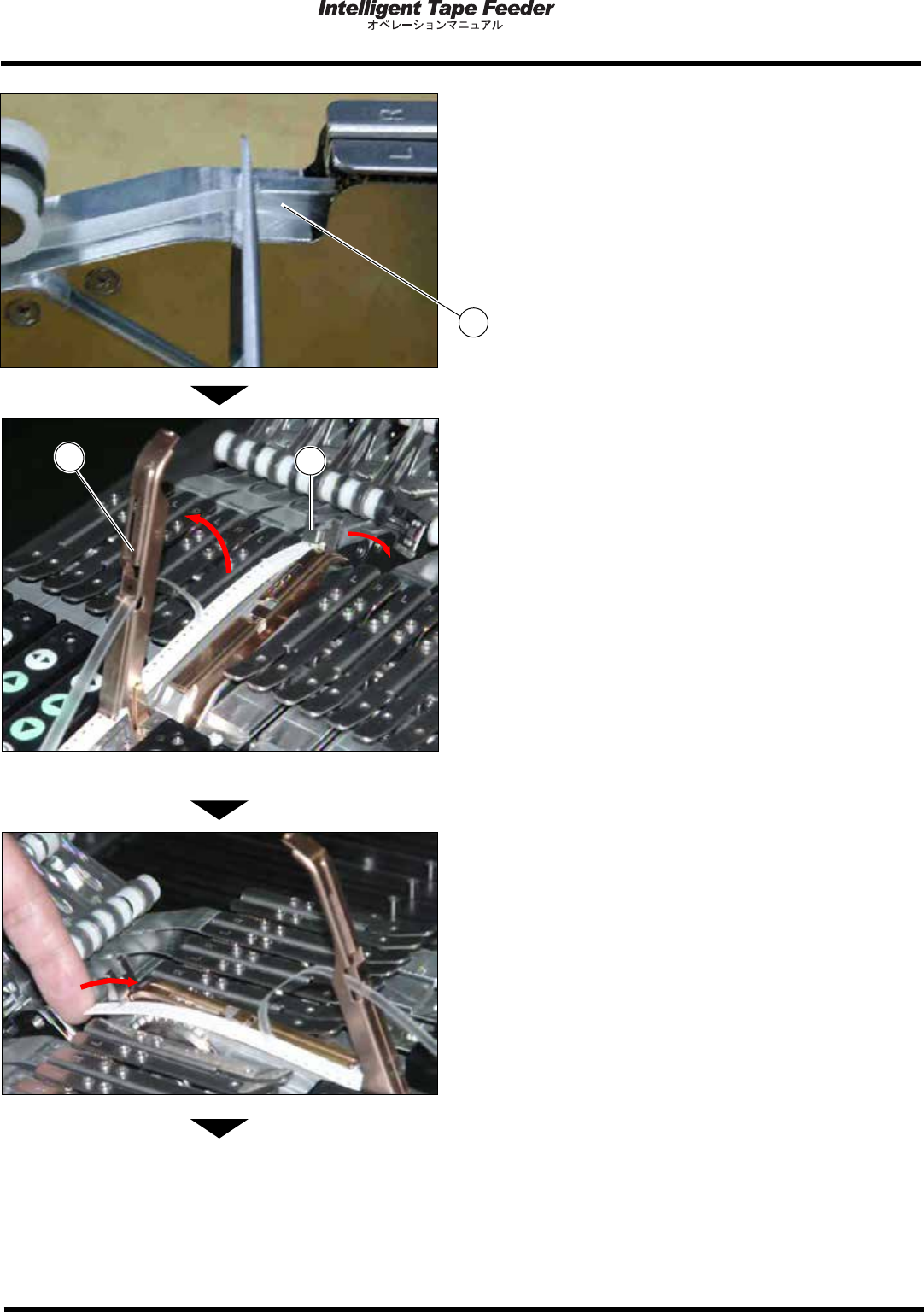

3.
ハサミでカバーテープ
を引き込みローラ
ーギア付近で切る。
4.
クリック
を外し、テープ押さえカバー
を開く。
ポケット上に残ったチップは、必ず取り除い
てください。
5.
キャリアテープの先端を矢印方向に指で
押し、スプロケットとテープのかみ合いを
外す。
次ページへ
INTF
-
033P
1
INTF-035P
INTF-023P
1
2
