2.1 テープフィーダーの着脱方法 INTF-J-OME02-A01-06 Page 2-9 2.1.5 テープフィーダーの取り付け方 (8 mm) 1. テープフィーダーの T スロット部 を供給 部のスロット部のスロット溝 に合わせ挿 入する。 2. テープフィーダーの T スロット部を供給部 のスロット部のガイドピン に合わせスラ イドさせる。 3. クランパレバーを上側に引き、 テープフィ ーダーを奥にスライドさせる…
2.1
テープフィーダーの着脱方法
Page 2-8 INTF-J-OME02-A01-06
固定供給部カッティングユニットなし仕様での空テープの切断方法
1.
リールホルダーを移動する。
2.
空テープをはさみで切断する。
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-9
2.1.5
テープフィーダーの取り付け方
(8 mm)
1.
テープフィーダーの
T
スロット部
を供給
部のスロット部のスロット溝
に合わせ挿
入する。
2.
テープフィーダーの
T
スロット部を供給部
のスロット部のガイドピン
に合わせスラ
イドさせる。
3.
クランパレバーを上側に引き、テープフィ
ーダーを奥にスライドさせる。
次ページへ
お知らせ
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm, 88 mm, 104 mm
テープフィ
ーダーの取り付け方は、
8 mm
テープフィーダーと同じ手順で行ってください。
INTF-006P
1
2
INTF-005P
1
INTF-004P
1
2
2.1
テープフィーダーの着脱方法
Page 2-10 INTF-J-OME02-A01-06

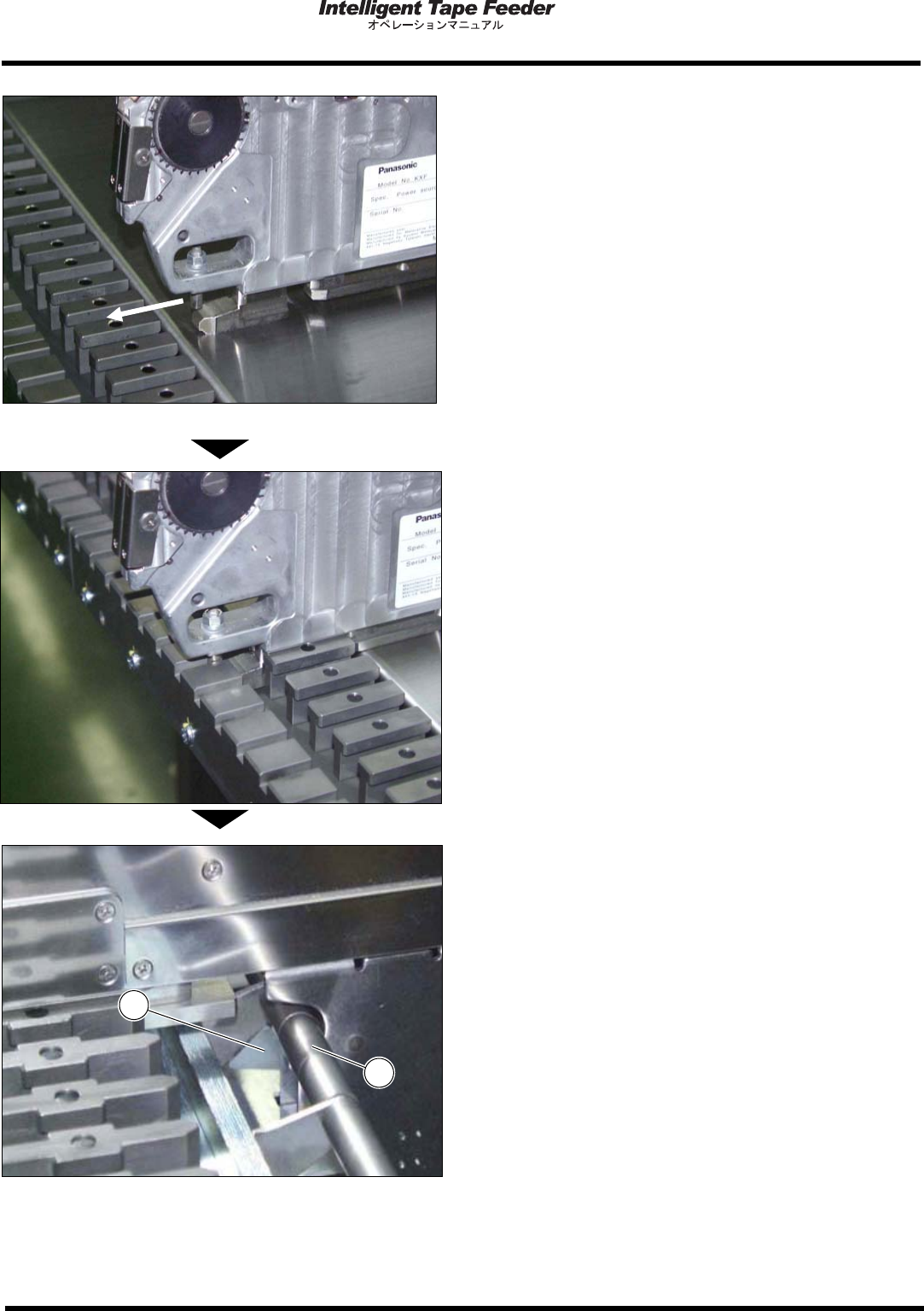

4.
供給部のスロット部奥のスロット溝まで
テープフィーダーの
T
スロットを挿入す
る。
5.
供給部のスロット部奥のスロット溝まで
挿入した位置でクランパレバーを戻す。
6.
クランパレバー先端フック部
が供給部の
スロット部のくわえ棒
に引っ掛っている
ことを確認する。
INTF-008P
INTF-007P
INTF-009P
1
2
