7.1
トラブルについて
Page 7-26
INTF-J-OME07-A01-05
7.1.16
トップテープが収納
BOX
の中で詰まる場合
(12 mm
以上
)
12 mm
以上のテープフィーダーで粘着性の高いトップテープのワークを使用し、トップテープ
が収納箱の中で詰まって、引き込み、剥離ができず、吸着ミスを引き起こす場合に、この部品を
使用します。
取り付けは、下記手順にしたがって作業を行ってください。
詳細については、下記表を参照してください。
モジュール機番
KIT
品番
対象フィーダー
部品品番
図番
履歴
KXFA1Q08A
62010 00
KXFW1KVKA00 12 mm/16 mm
KXFA1Q09A
62020 00
KXFA1Q0AA
63010 00
KXFW1KVLA00 24 mm/32 mm
KXFA1Q09A
62020 00
KXFA1Q0BA
64010 00
KXFW1KVMA00 44 mm/56 mm
KXFA1Q09A
62020 00
KXFA1Q0CA
65010 00
KXFW1KSAA00
KXFW1KVNA00 72 mm
KXFA1Q0DA
65020 00
トップテープ収納
BOX (
オプション
)
取り付け手順
1.
トップテープ収納部の十字穴付サラ小ネ
ジ
M2.5
6L (SUS) 7
か所を緩め、カバ
ーを外す。
名称
十字穴付サラ小ネジ取り付け部
次ページへ
1
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-27
2.
前後の板バネ部を閉じながらトップテー
プ収納部に
BOX
を押し込む。
板バネ部
板バネ部
3.
トップテープ収納
BOX
ふたを押し込む。
上
COMB
ふたの折り曲げ部分がフレームと
BOX
の間に入るようにする。
ふたの下面の折り曲げ部が
BOX
のスリ
ットに入るようにする。
(
前後の勘合のた
め
)
下
COMB
BOX
、ふた取り付け後、
BOX
の板バネ
が上または、下
COMB
に接する程度ま
で、箱全体を前方に押す。
トップ
4.
ふたの上面がフレームのカバー取り付け
面より出ていないことを確認し、トップ
テープ収納部の十字穴付サラ小ネジ
M2.5
6L (SUS) 7
か所を締め、カバー
を取り付ける。
締め付けトルクの目安は
40 N•cm
5
です。
名称
十字穴付サラ小ネジ取り付け部
スリット
2
3
1
1
7.1
トラブルについて
Page 7-28
INTF-J-OME07-A01-05
7.1.17
吸着開口部にチップが搬送されない場合
(44 mm
以上
)
トップテープ裏面の粘着剤、トップテープの静電気などで、正しい状態で吸着開口部にチップが
搬送されない場合は、送りピッチ変更プレートを分離スリット付き送りピッチ変更プレートに交
換してください。
部品品番
対象フィーダーテープ幅
分離スリット付き
(
オプション
)
44/56 mm
N610002913
72mm
N610002914
交換方法は、部品交換手順書を参照してください。
使用設定可能送りピッチの上限は、
10
ピッチまでとなります。
カバーテープは
12/16 mm
と同様に、送りピッチ変更プレートの分離スリット部に通してくださ
い。
(
2.2.2
テープの取り付け方
(8 mm))
標準形状、オプション形状の送りピッチ変更プレートの形状を示します。
(
写真は
44/56 mm
フィーダー用です。
)
標準形状
オプション形状

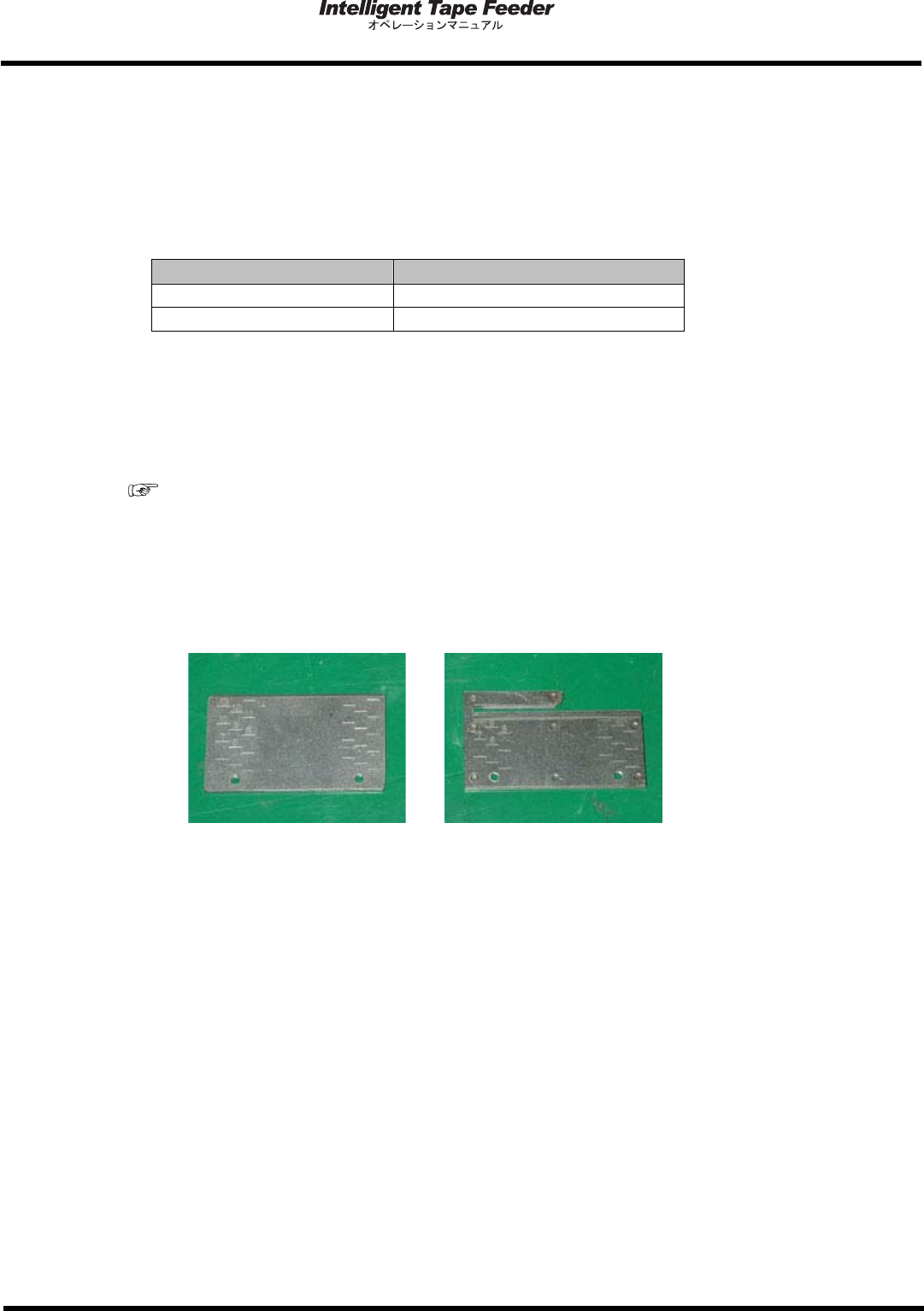

INTF-092P
INTF-092P
