INTF- J-OME05-A01- 02 Pag e 5-1 5. テープガイドのセット この章では、 12 mm, 24 mm , 44 mm テープ使用時のテープガイドの取り付け方法につい て説明します。
4.1
送りピッチ変更の調整
Page 4-10
INTF-J-OME04-A01-02
2.
テープ中央が持ち上がるとき
テープ押さえアーム
を上に示すように傾けて固定することで、テープの中央の持ち上がりを防
止できます。
ただし、
•
テープ押さえアームの傾きは、チップポケット
にオーバーラップしない範囲までとして
ください。
•
テープ押さえアームのチップポケットへのオーバーラップが有ると、チップを取り出すこ
とができません。
•
実装動作を行う前に、テープを搬送させて、レバーがテープに引っ掛からないことを確認
してください。
レバーがテープに引っ掛かると、安定したテープ走行ができません。
INTF-102P
2
1
INTF-J-OME05-A01-02 Page 5-1
5.
テープガイドのセット
この章では、
12 mm, 24 mm, 44 mm
テープ使用時のテープガイドの取り付け方法につい
て説明します。
5.1
テープガイド
(
テープ押さえカバー部
)
について
Page 5-2 INTF-J-OME05-A01-02
5.1
テープガイド
(
テープ押さえカバー部
)
について
5.1.1

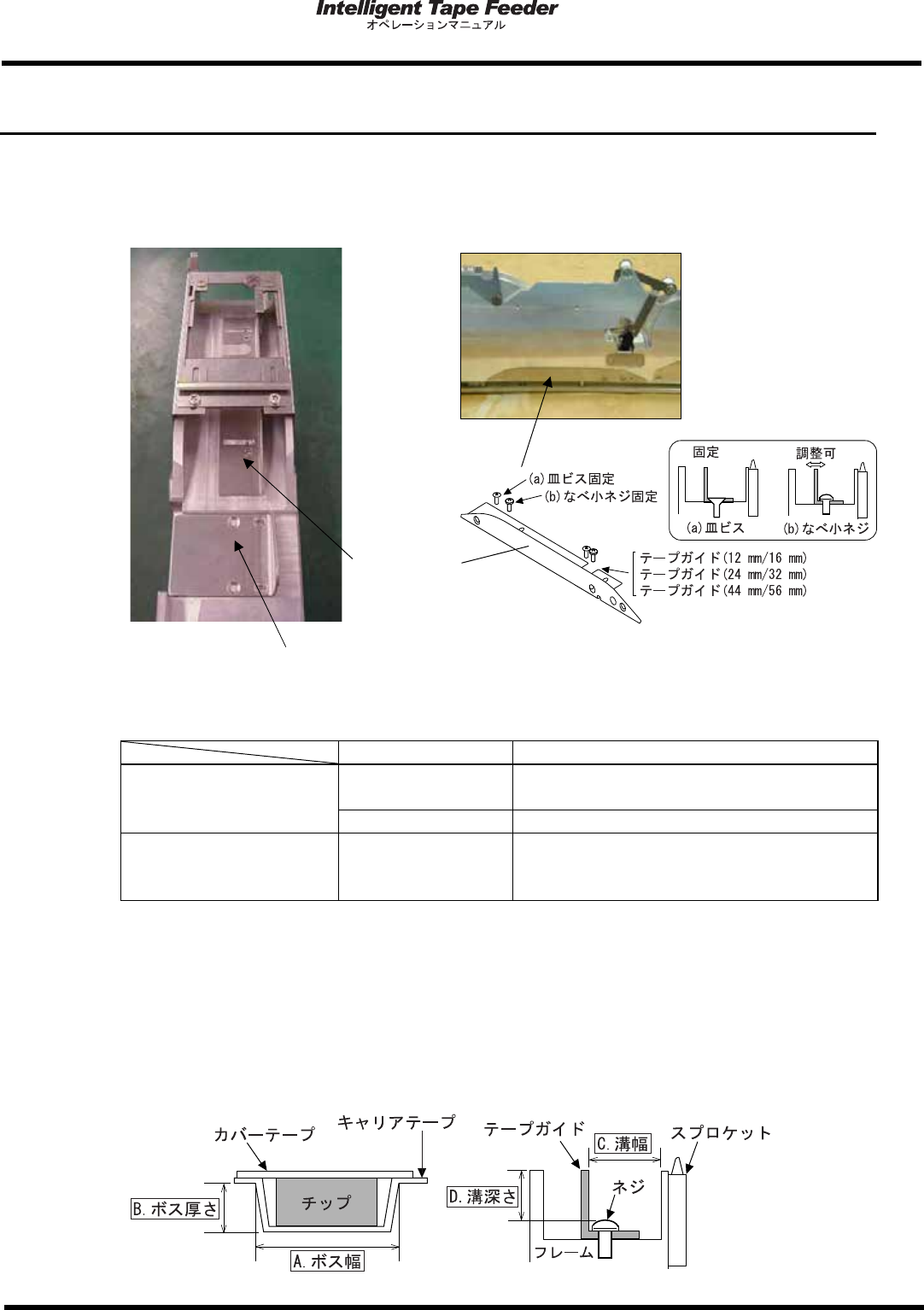

テープガイドの取り付け準備
テープガイドには吸着下部に位置するテープガイドとキャリアテープの搬送ガイドとしてのテ
ープガイドがあります。
テープガイド
(
吸着下部
)
テープガイド
(
キャリアテープ搬送ガイド
)
1.
テープガイドの使用目的
固定方法
目的
(a)
皿ビス
テープ幅切り替え。
12 mm/24 mm/44 mm
時使
用。
(
1)
テープガイド
(
吸着下部
)
(8 mm
、
72 mm
テープフィ
ーダーには付属しません
)
(b)
なべ小ネジ
テープ脱線防止。
(
2)
テープガイド
(
搬送ガイド
)
(24/32 mm
、
44/56 mm
フィ
ーダーのみ付属します
)
皿ビス
キャリアテープ搬送時蛇行防止。
(
3)
1
12 mm/24 mm/44 mm
幅のテープ使用時には必ずテープガイドを使用してください。
2
12 mm ~ 56 mm
のいずれでもボス寸法許せば使用可能です。テープ幅が
JIS
で規定された寸法
より狭い場合に発生するテープのボス溝への落ち込み
(
脱線
)
を抑制します。
3
24 mm ~ 56 mm
のテープを使用するときに使います。
2.
ボス寸法の制限
テープガイド
(
吸着下部
)
の使用時・未使用時、供給可能なワークのボス寸法は次ページの表に
制限されます。
INTF-011J
INTF-054P
INTF-012J
INTF-140P
