2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-5
4.
テープフィーダーの先端にあるガイドピ
ン⑤が専用アタッチメント⑥にあるガイ
ド穴⑦へ入り、停止するまで押入れる。
5.
テープフィーダーにあるレバー④から指
を離す。
機構的にテープフィーダーがロックされま
す。
6.
レバー④の上面を押して水平になること
を確認する。
水平にならないときは、テープフィーダーを
再度奥まで差し込んでください。
4
7
5
6
4
2.1
テープフィーダーの着脱方法
Page 2-6 INTF-J-OME02-A01-06
2.1.3
専用アタッチメントの取り外し方
(
薄型フィーダー使用時
)
1.
クランプレバー④を上側に引き、クランプ
レバー先端フック部⑤が外れている事を
確認し、専用アタッチメントを手前にスラ
イドさせる。
2.
専用アタッチメントのＴスロット部①を
供給部のスロット部のストッパ⑦位置ま
で手前にスライドさせストッパ⑦の位置
で手前側を少し持ち上げ手前に再度スラ
イドさせる。
INTF-012P
5
4
INTF-012P
1
7
7
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-7

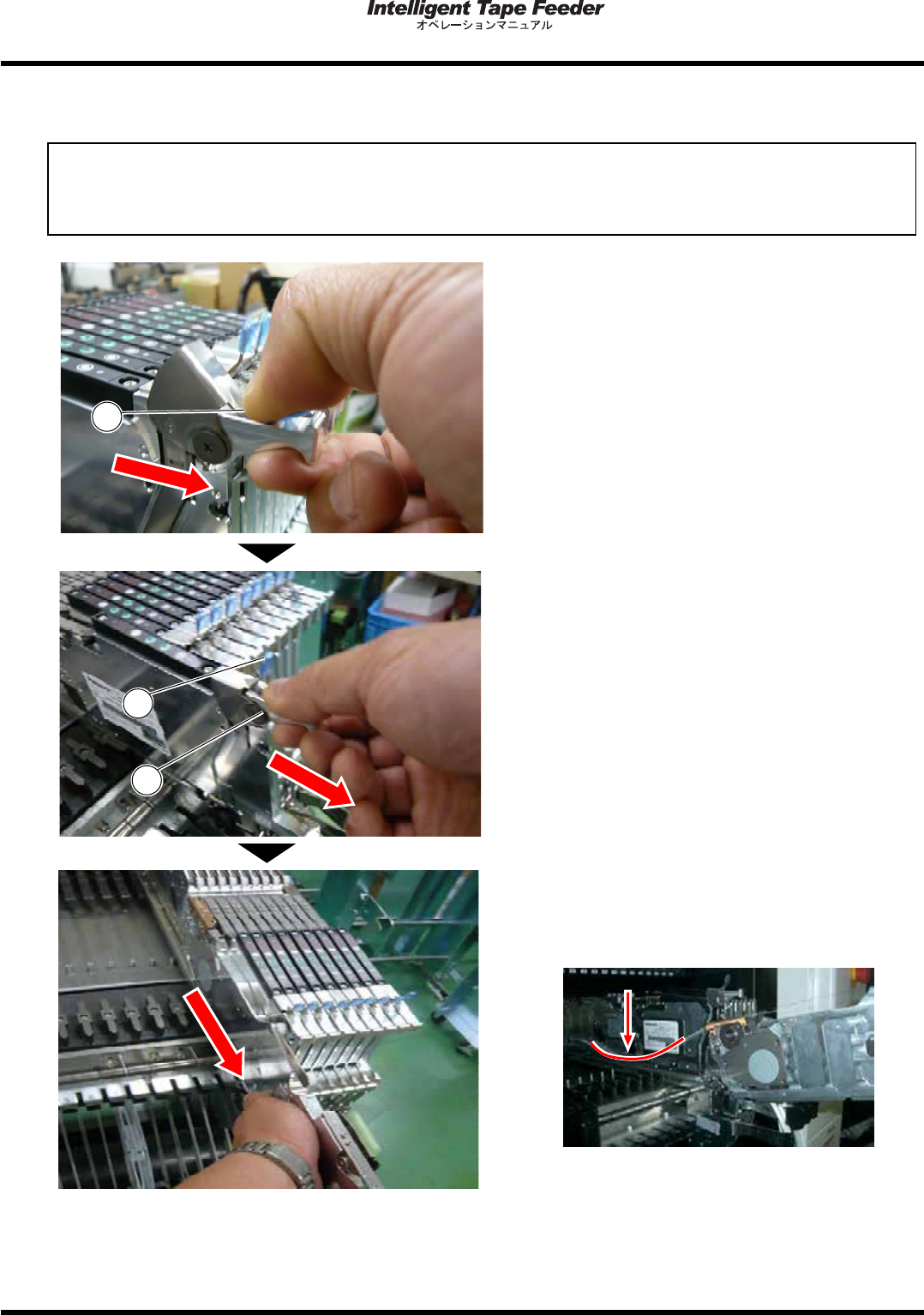

2.1.4
テープフィーダーの取り外し方
(8mm
薄型シングルフィーダー
)
1.
テープフィーダーにあるレバー④を指で
引きながら、ゆっくりと手前に
5 cm
程度
スライドさせる。
2.
レバー④から指を離し、テープフィーダー
摘まみ部⑤を摘まんだまま、ゆっくりと半
分程度スライドさせる。
3.
テープフィーダーを半分程度スライドさ
せた時点で、テープフィーダーの底部に手
で補助しながら、専用アタッチメントから
抜き取る。
生産中にテープフィーダーを取り外すときは
先端のテープを押し下げるようにして抜き取
ってください。また、取り外しの途中でテー
プフィーダーを戻さないでください。先端の
テープが、フィーダー開口部センサーを遮光
し、設備停止の原因になります。
お知らせ
AM100
の固定供給部カッティングユニットなしの仕様のときは、後述の手順で空テ
ープを切断した後、テープフィーダーを取り外してください。
4
4
5
